HOMAG Servo 4 Achskarte WZ10 NEC Rev.7 Art.-Nr. 2-083-02-8131

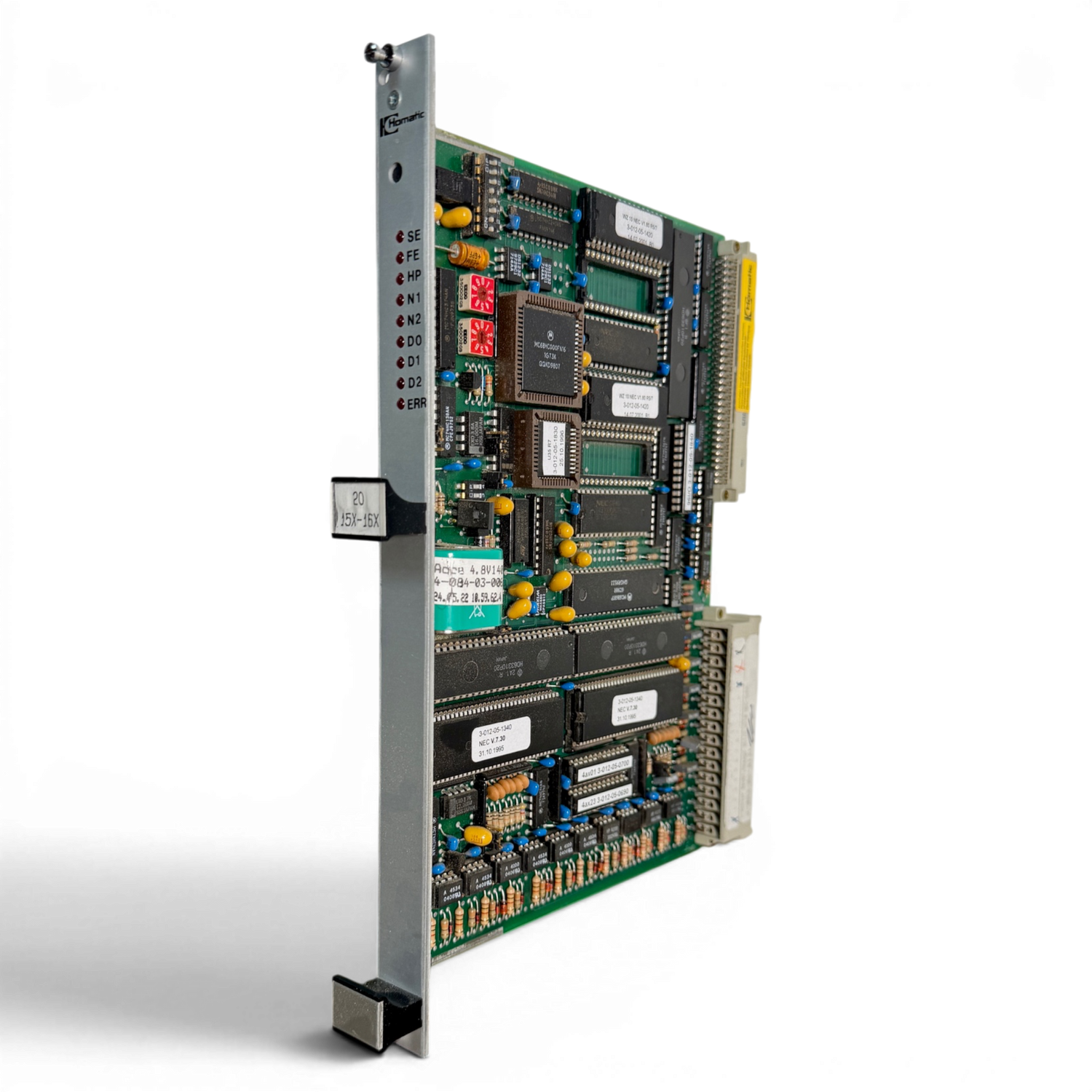

Original HOMAG 4 Achsen Servo Steuerkarte für HOMAG BOF / BAZ Bearbeitungszentren · NEC Steuerungsplattform · aktualisierte Revision mit WZ10 NEC V1.80 R5/7

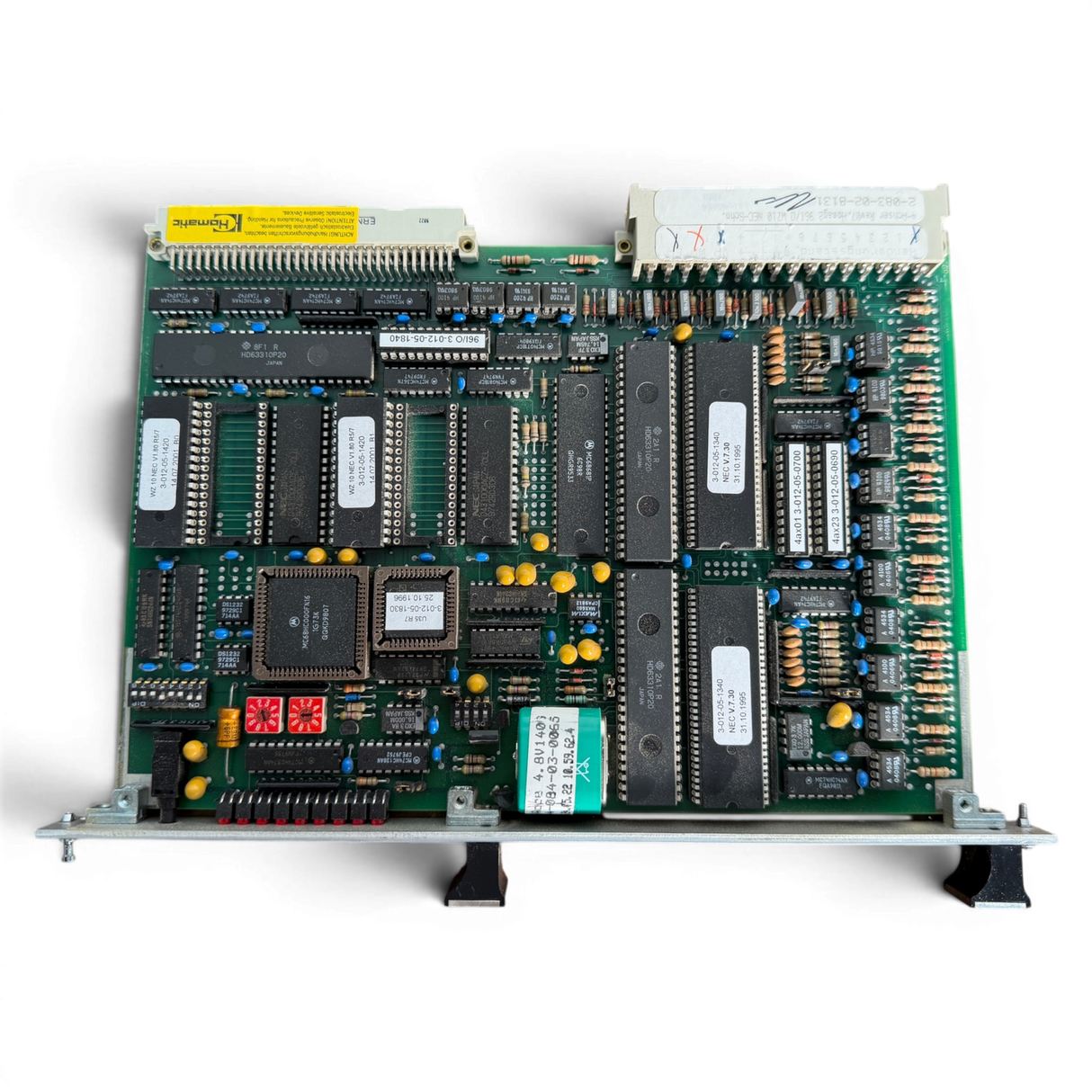

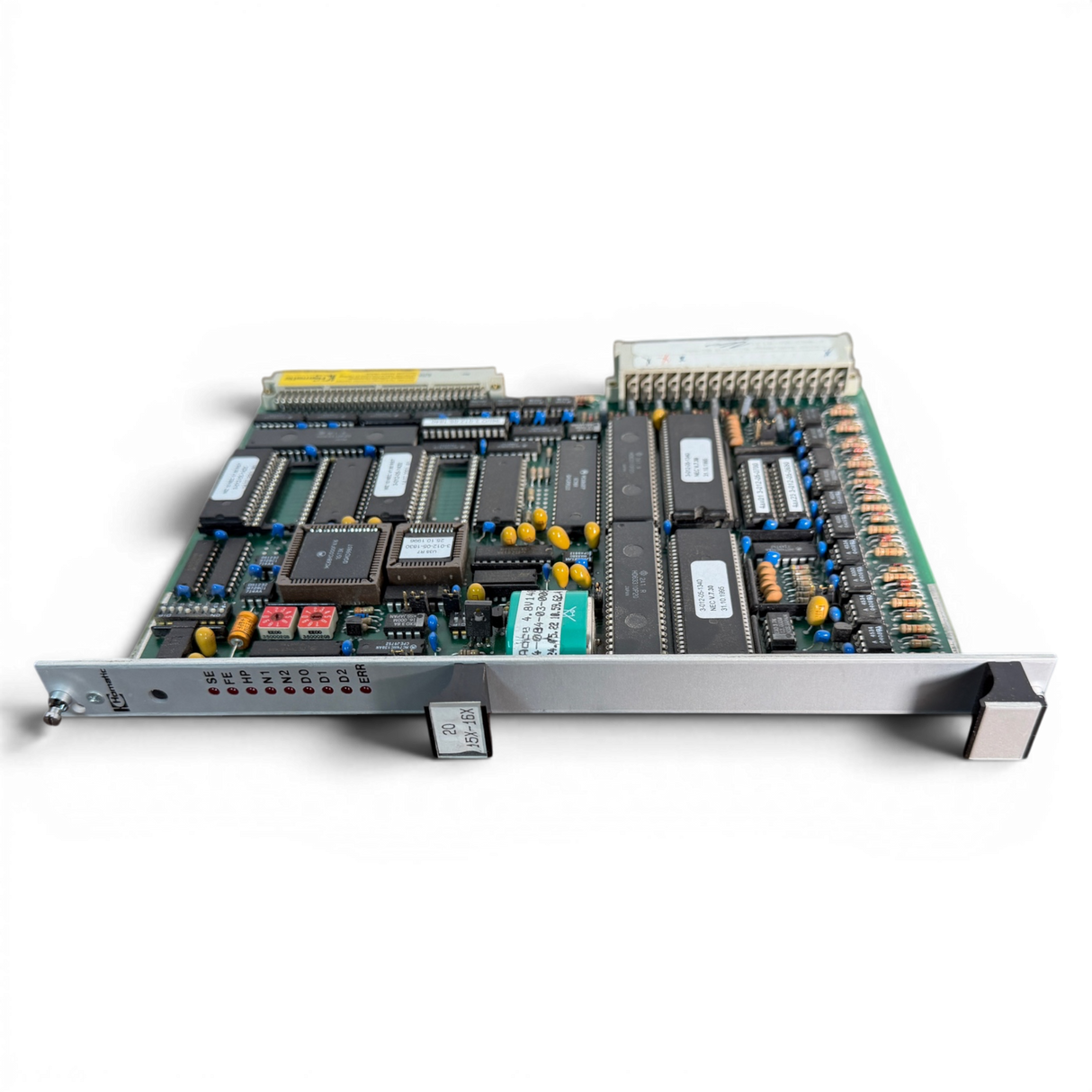

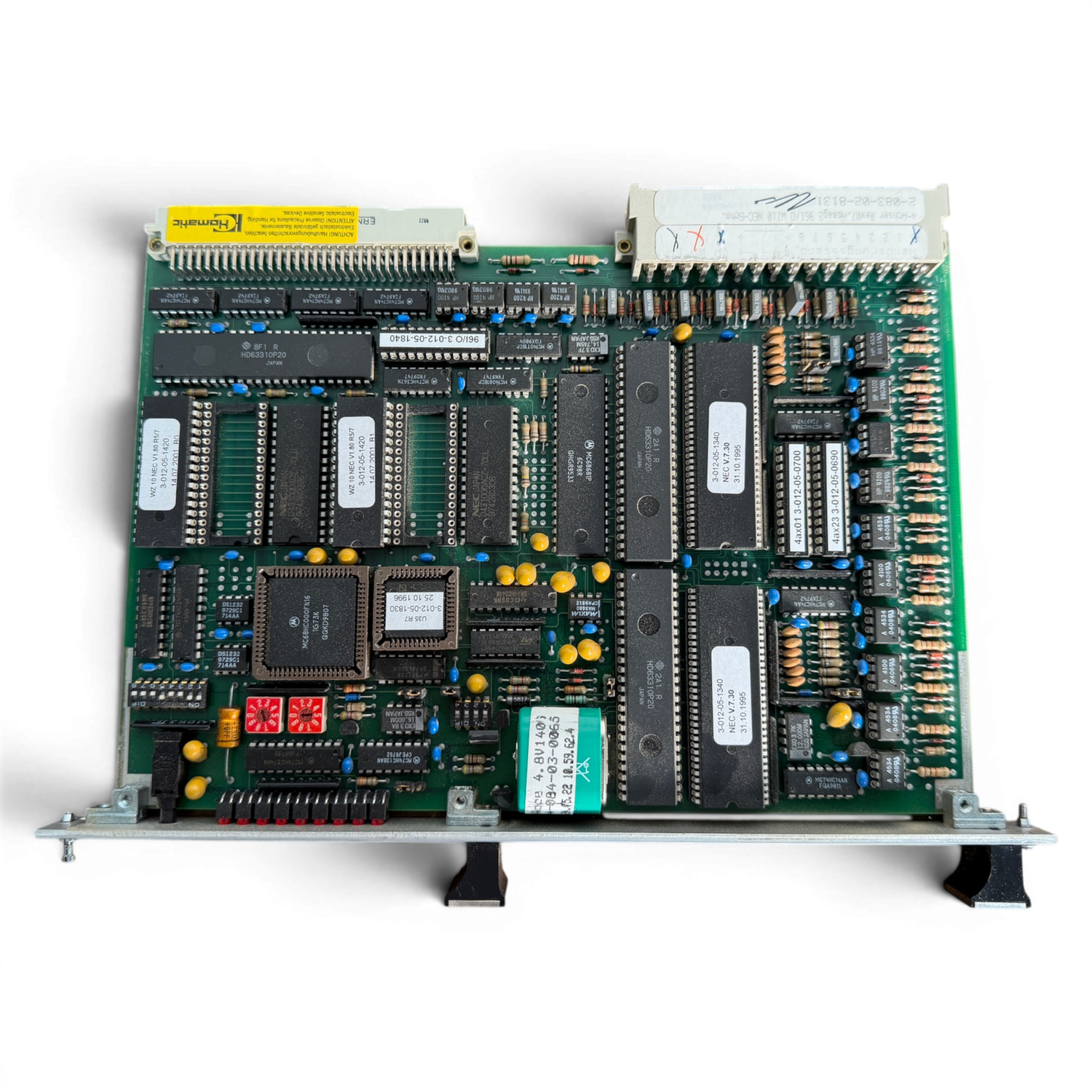

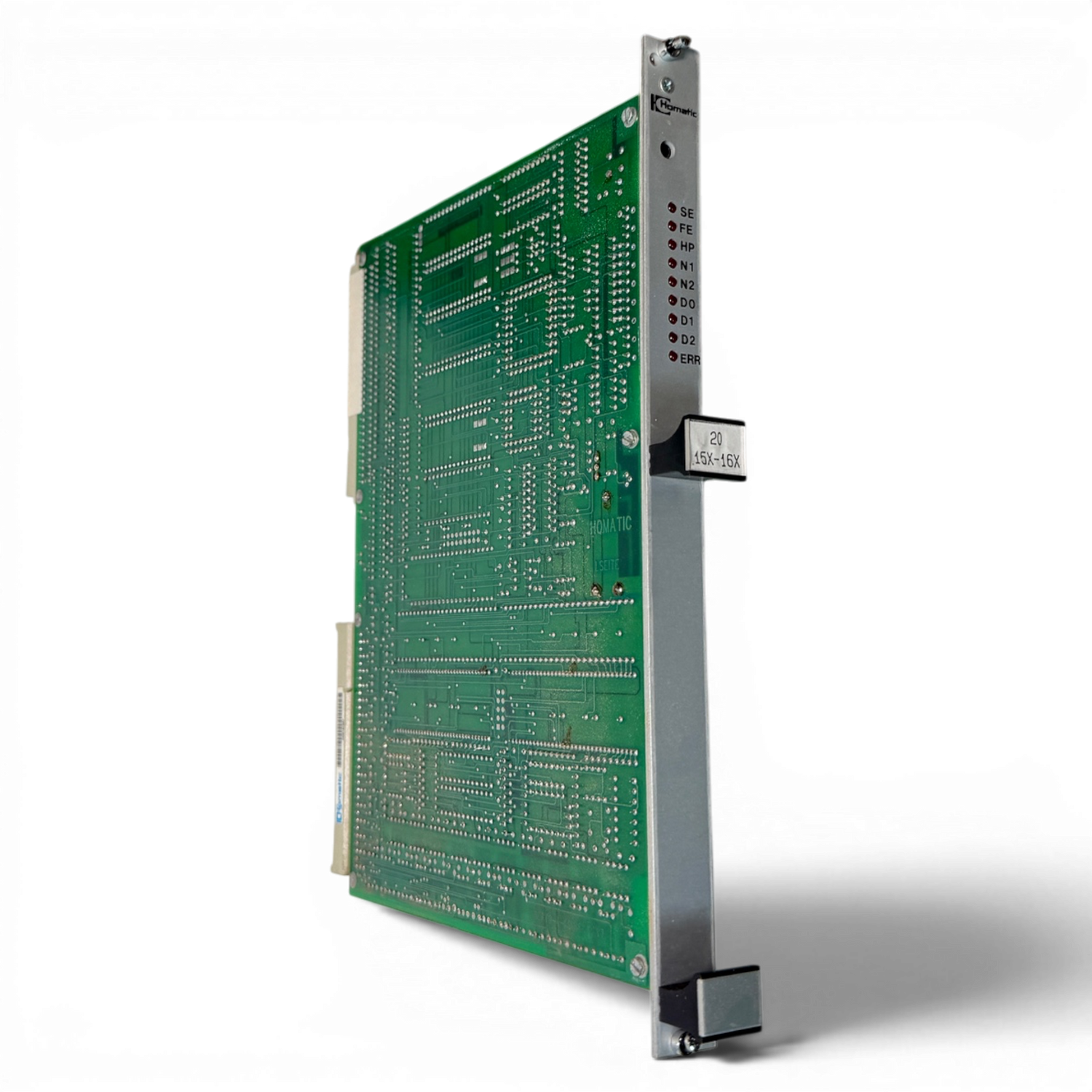

Bei diesem Artikel handelt es sich um eine originale HOMAG Servo 4 Achskarte WZ10 NEC Rev.7 mit der HOMAG Artikelnummer 2-083-02-8131. Die Baugruppe stammt aus industrieller HOMAG CNC Steuerungstechnik und wurde typischerweise in HOMAG BOF und BAZ Bearbeitungszentren eingesetzt.
Die Karte dient zur Ansteuerung und Verarbeitung von Achsbewegungen innerhalb der Maschinensteuerung und ist speziell für 4 Achsen Anwendungen ausgelegt. Verbaut sind zahlreiche Industriebausteine von NEC, Motorola, ST und HP sowie verschiedene Logik-, Speicher- und Interfacebausteine zur hochpräzisen Signalverarbeitung und Bewegungssteuerung.

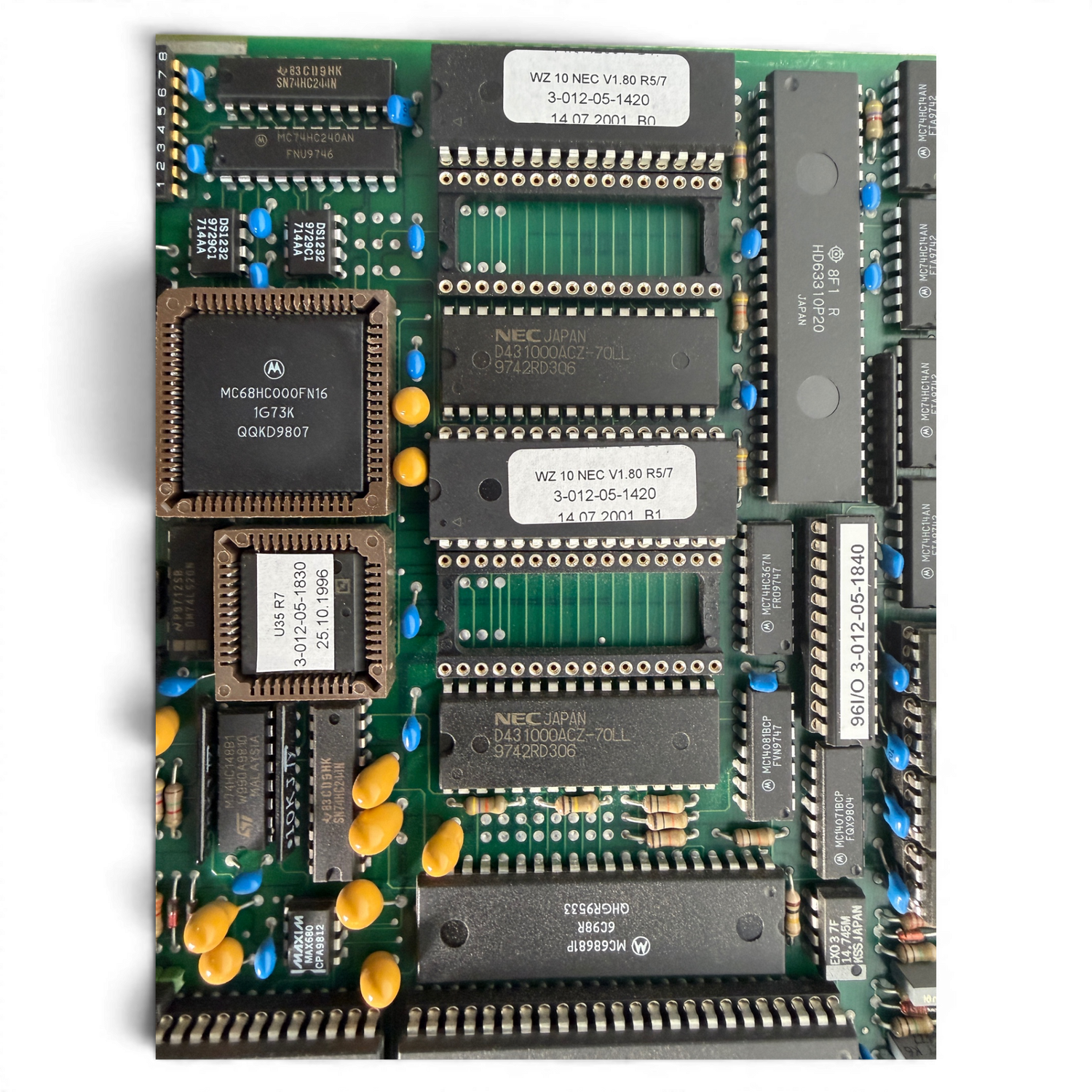

Die Baugruppe verfügt über aktualisierte beziehungsweise modernisierte Firmwarestände und EPROM-Versionen. Besonders hervorzuheben sind die beiden eingesetzten Firmwarebausteine WZ10 NEC V1.80 R5/7 mit den Datumsständen 14.07.2001 R0 und 14.07.2001 R1. Diese stellen gegenüber älteren NEC Versionen eine aktualisierte Revision dar.

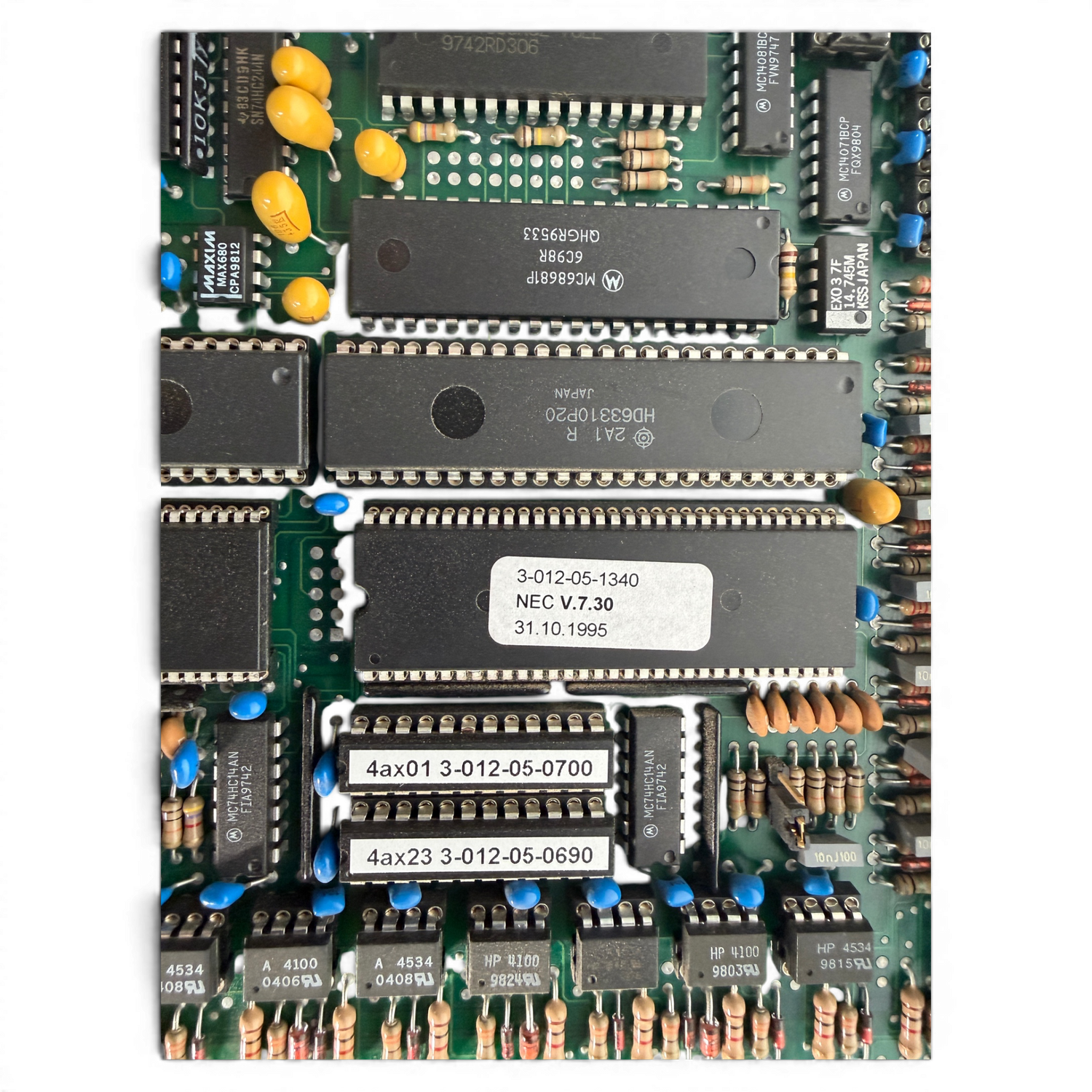

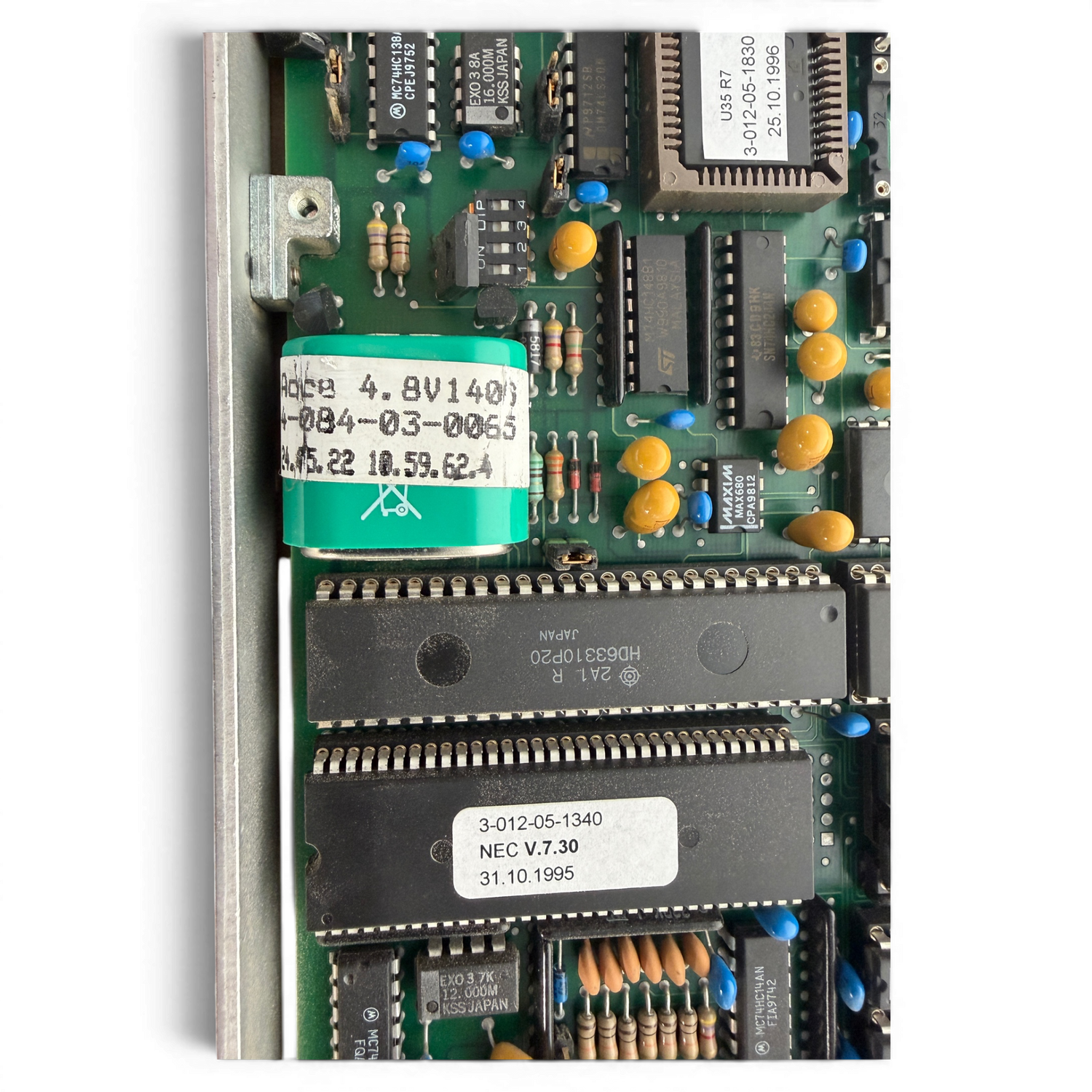

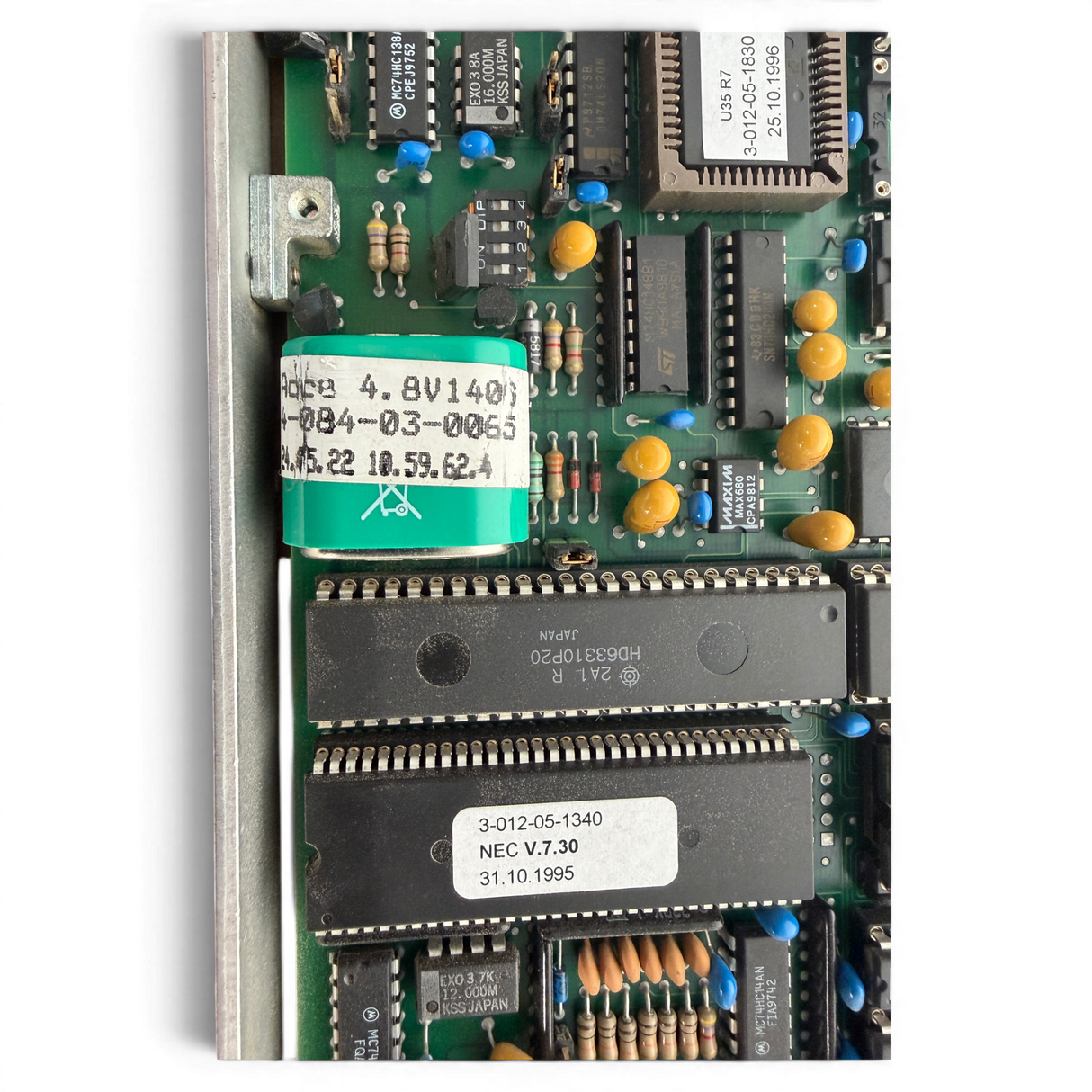

Zusätzlich befinden sich auf der Karte ältere NEC System-EPROMs mit den Bezeichnungen NEC V7.30 31.10.1995 sowie mehrere spezifische HOMAG Funktions- und IO-Bausteine. Die Karte besitzt weiterhin einen Motorola Prozessor MC68HC000FN16 sowie weitere Steuerungslogik zur Echtzeitverarbeitung der Servoachsen.

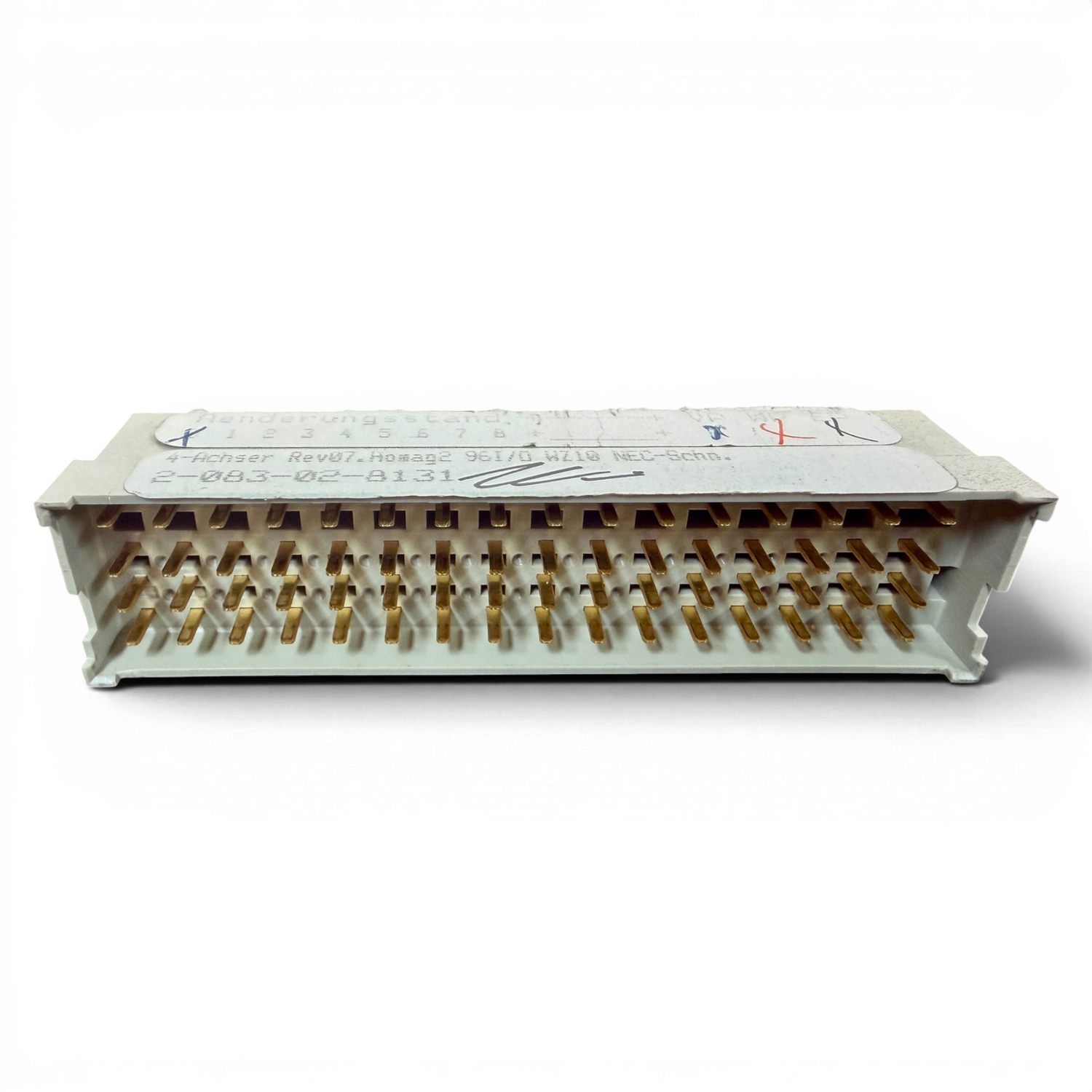

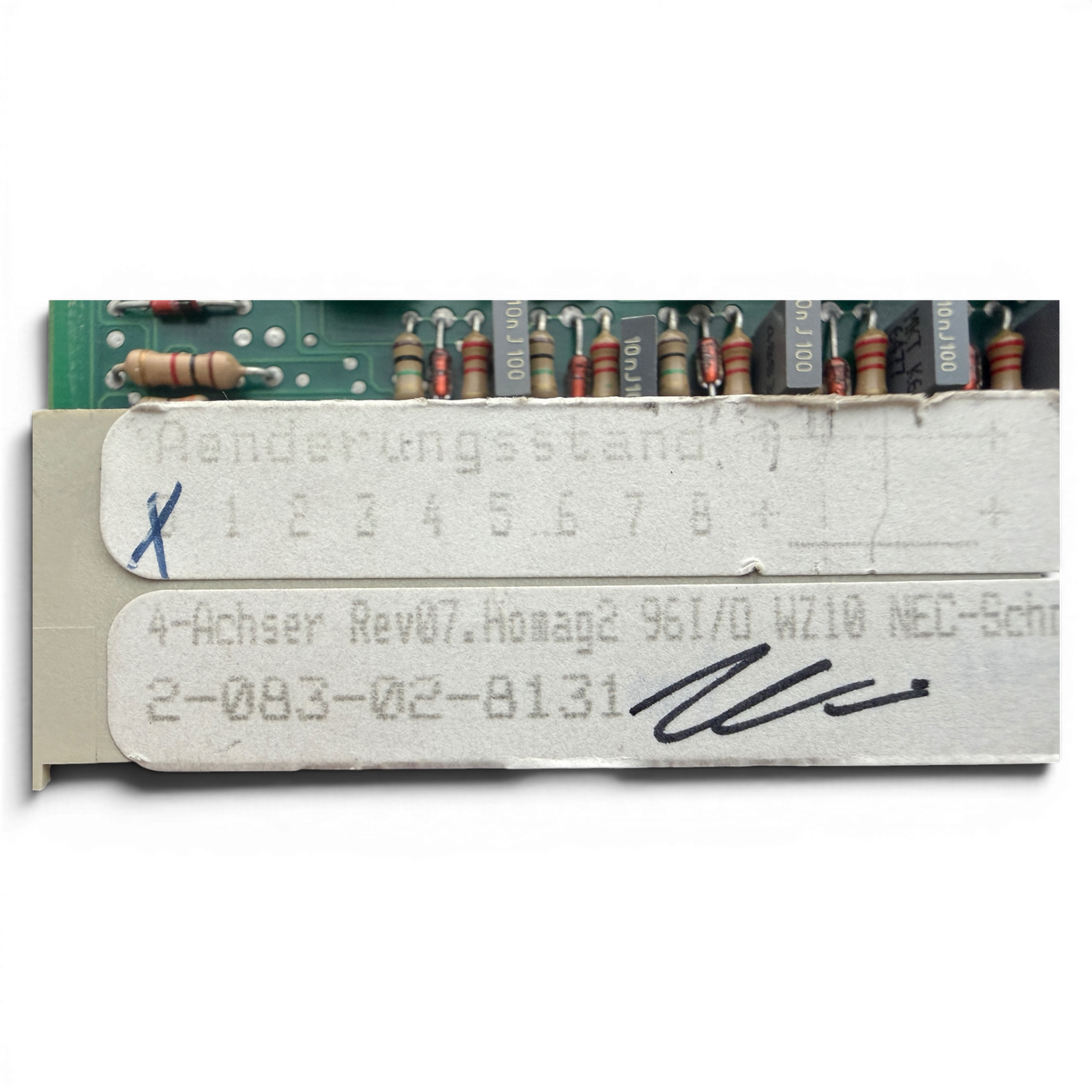

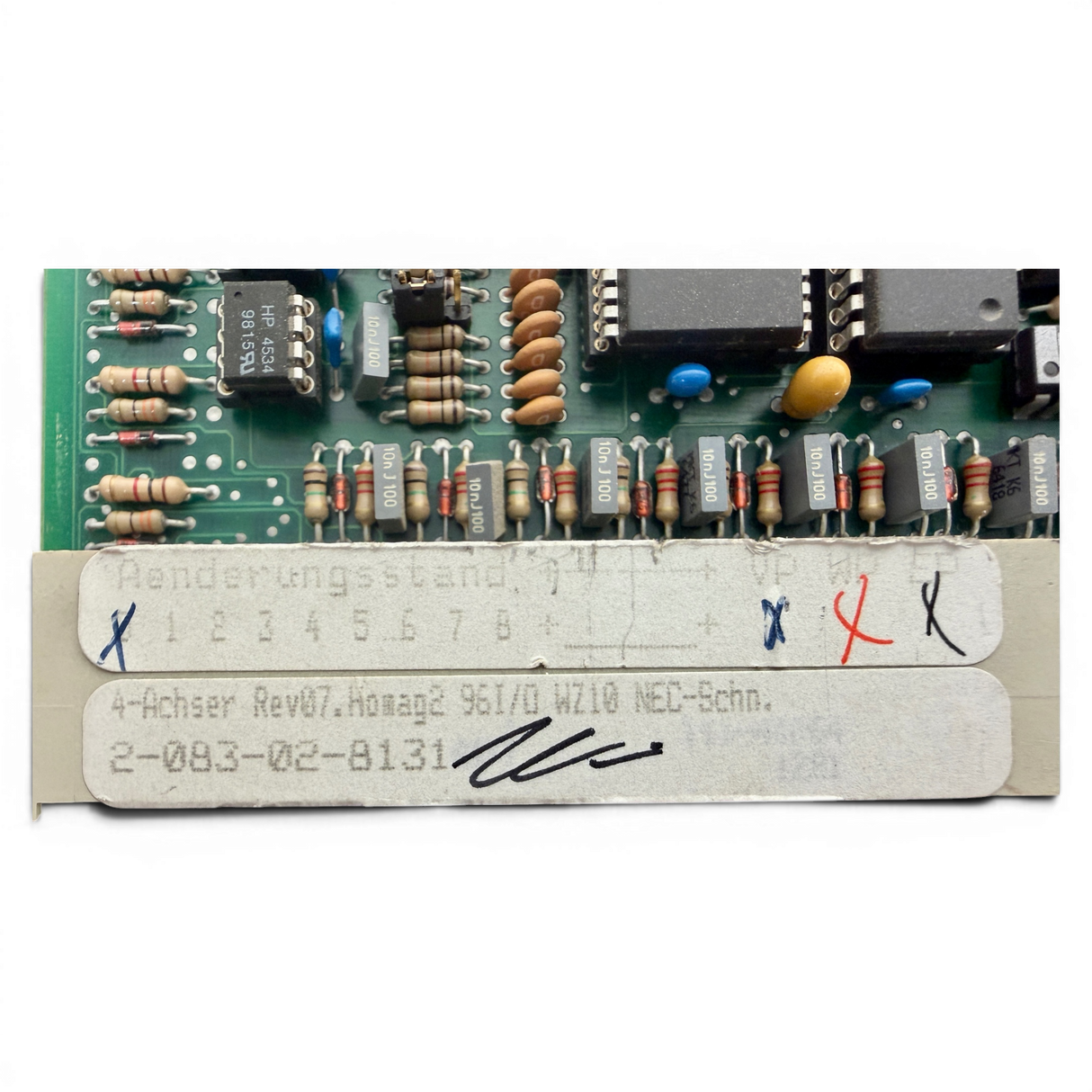

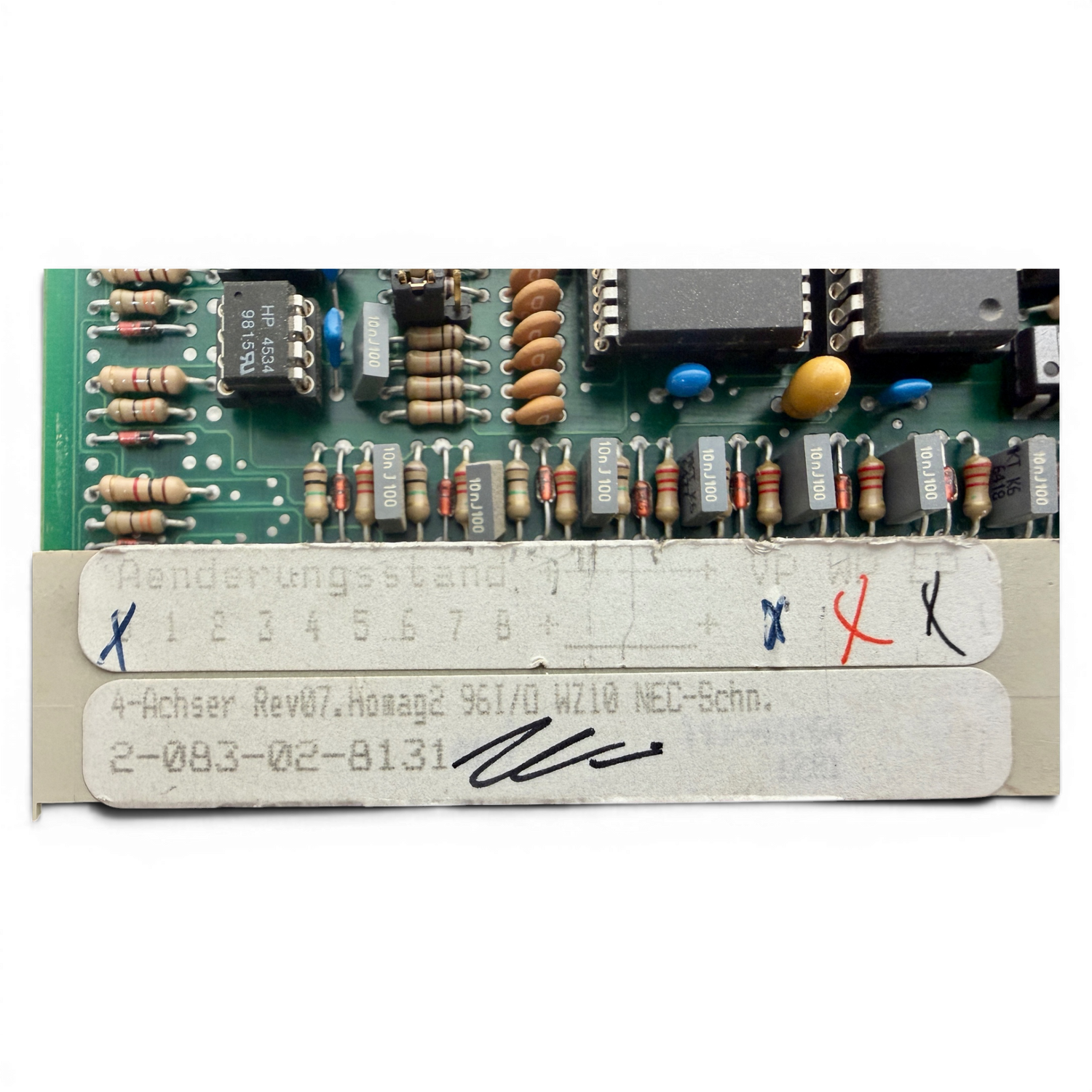

Die Beschriftung auf der Karte weist explizit auf den Einsatzbereich hin: „4-Achser Rev07.homag 96I/O WZ10 NEC“ mit der Hauptnummer 2-083-02-8131.

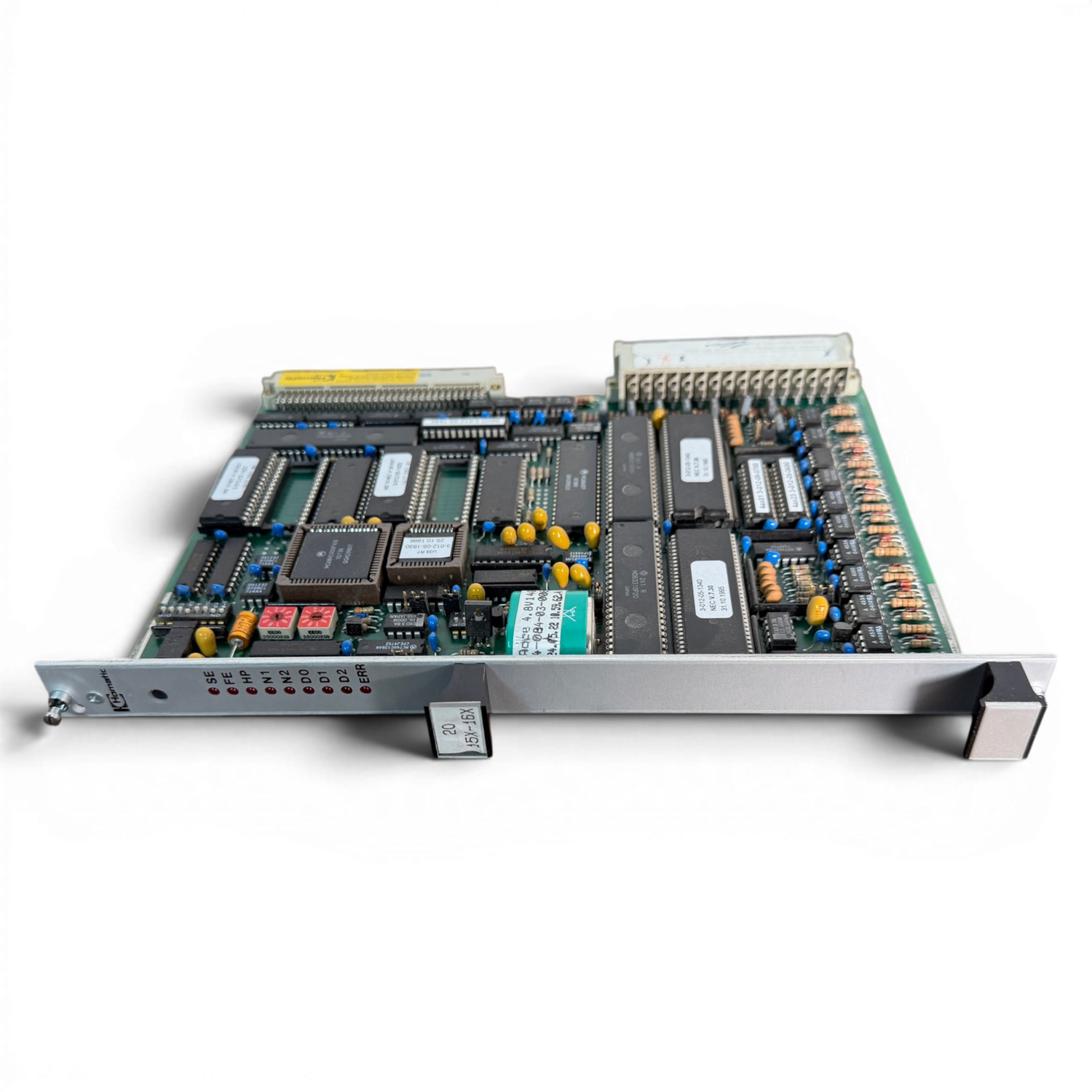

Die Elektronik ist hochwertig aufgebaut und verfügt über DIP-Schalter, Jumper, EPROM-Sockel, Filter- und Schutzbeschaltungen sowie umfangreiche Signalaufbereitung. Die Karte eignet sich ideal als Ersatzteil für bestehende HOMAG Anlagen oder zur Instandhaltung älterer CNC Maschinensteuerungen.
| Hersteller | HOMAG |
| Kartentyp | Servo 4 Achskarte |
| HOMAG Artikelnummer | 2-083-02-8131 / 2083028131 |
| Beschriftung | 4-Achser Rev07.homag 96I/O WZ10 NEC |
| System | WZ10 NEC |
| Revision | Rev.7 |
| Achsen | 4 Achsen Servo Steuerung |
| Prozessor | Motorola MC68HC000FN16 |
| Firmware | WZ10 NEC V1.80 R5/7 |
| Firmware Datum | 14.07.2001 R0 / R1 |
| EPROM Version | NEC V7.30 |
| EPROM Datum | 31.10.1995 |
| I/O Kennzeichnung | 96I/O |
| Weitere Nummern | 3-012-05-1420 · 3-012-05-1340 · 3-012-05-1840 · 3-012-05-1830 |
| Pufferbatterie | 4.8V Akku Modul |
| Zustand | gebraucht geprüft |
| CPU | Motorola MC68HC000FN16 |
| Servo Firmware | WZ10 NEC V1.80 R5/7 |
| EPROMs | NEC V7.30 31.10.1995 |

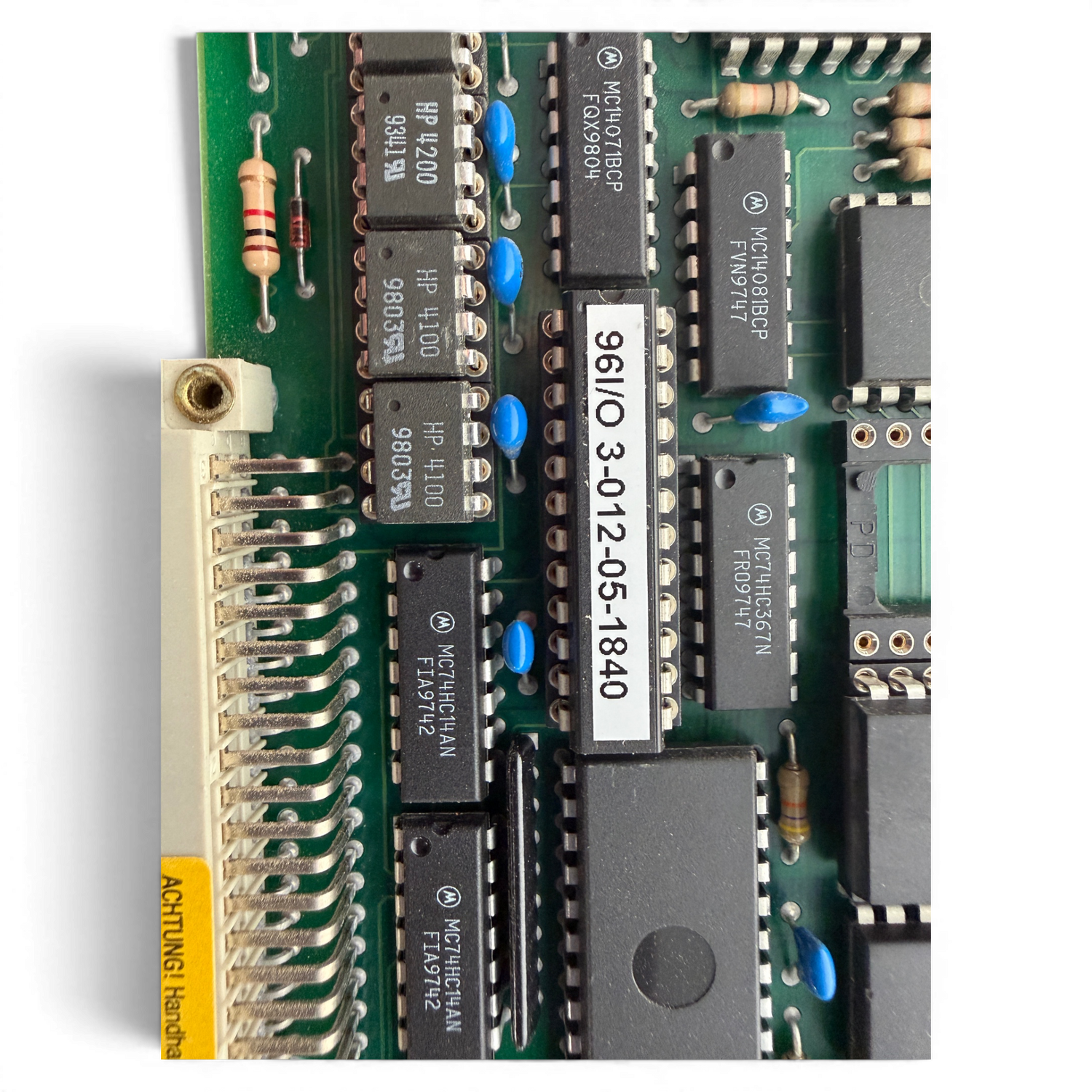

| I/O Modul | 96I/O 3-012-05-1840 |
| Zusatzmodule | 4ax01 3-012-05-0700 · 4ax23 3-012-05-0690 |
| Akku Modul | 4.8V140 · 1-084-03-0065 |
| Logikbausteine | NEC · Motorola · ST · HP |
| Konfiguration | DIP-Schalter und Jumper vorhanden |

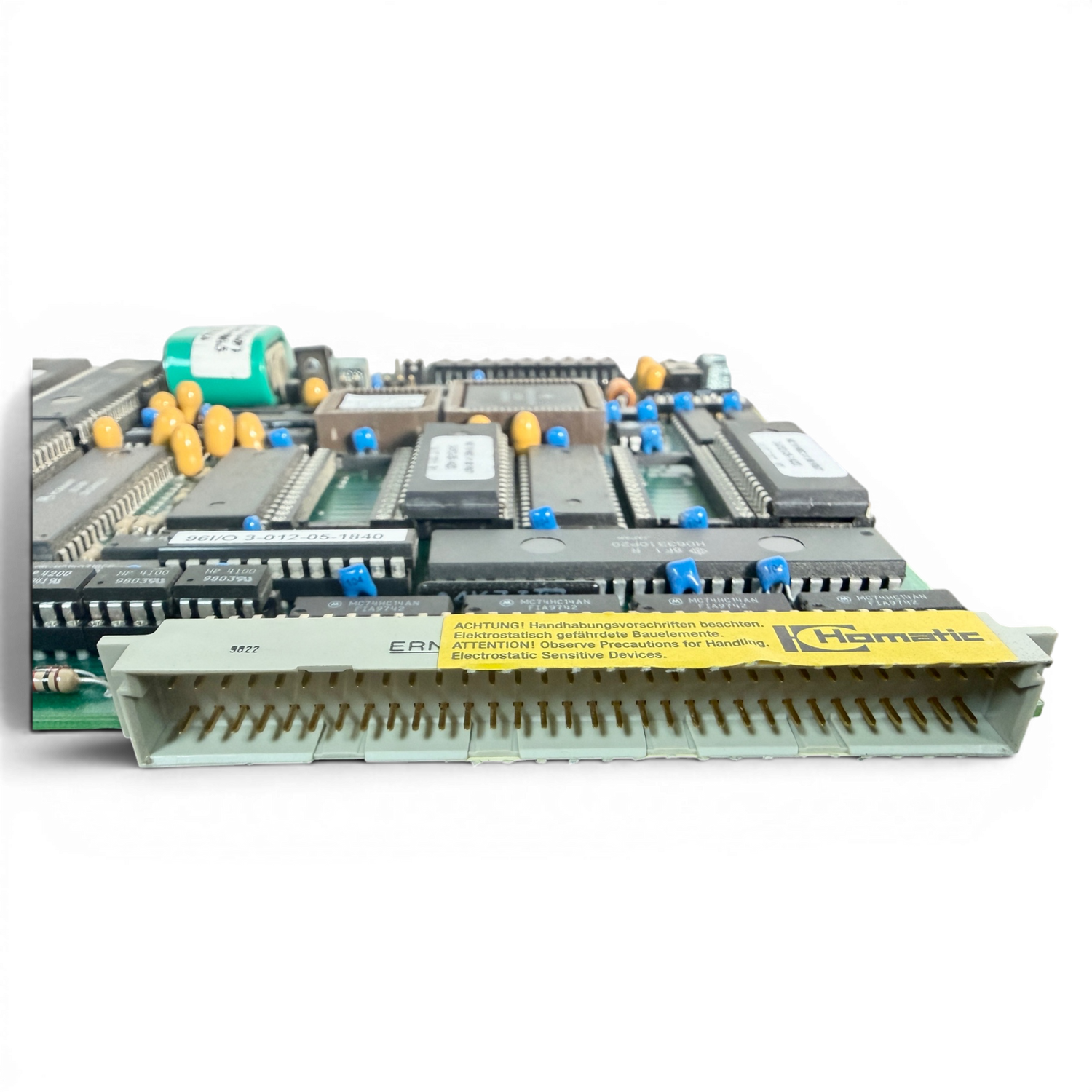

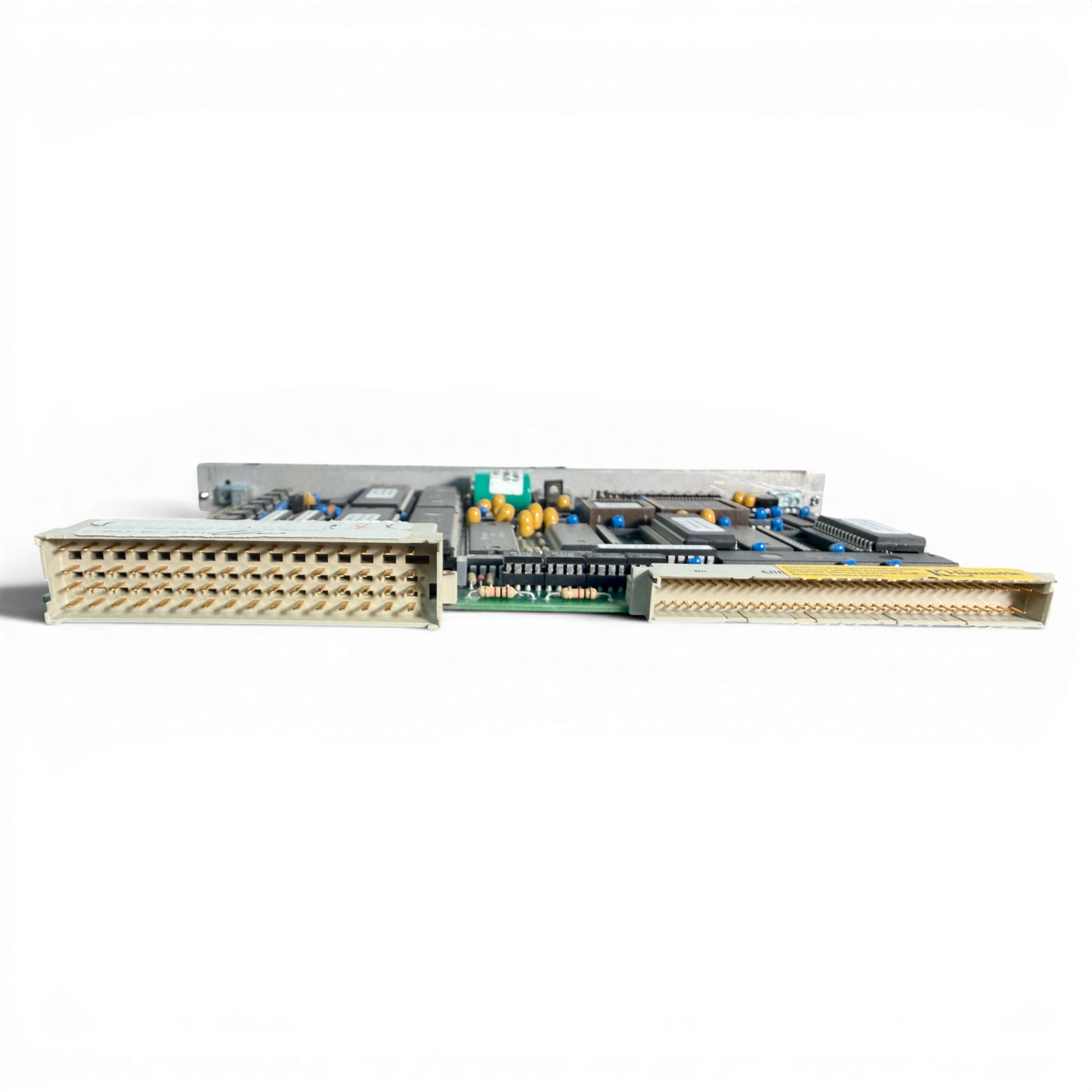

| Anschlusstechnik | Industrie Backplane Steckverbinder |
Gebrauchte originale HOMAG Steuerkarte aus laufender Anlage. Optisch guter Zustand mit altersbedingten Lager- und Gebrauchsspuren. Beschriftungen, Firmwarestände, Aufkleber und Konfigurationen gemäß Originalbildern vorhanden.
| Lieferumfang | 1x HOMAG Servo 4 Achskarte WZ10 NEC Rev.7 |
| Artikelnummer | 2-083-02-8131 |
| Umfang | Genau wie abgebildet |
-
