Bircher | SKU: ESD3-K167

Bircher Reglomat Sicherheitsrelais ESD3-K167 REV. A – Art.-Nr. K167 | HOMAG 4-008-32-0967

Name: Bircher Reglomat Sicherheitsrelais ESD3-K167 REV. A – Art.-Nr. K167 | HOMAG 4-008-32-0967
Brand: Bircher
SKU: ESD3-K167
Price: 497.00 EUR
Availability: InStock

€497,00 EUR

Abholung bei Wiesengrund 7 verfügbar

Gewöhnlich fertig in 4 Stunden

Geprüfte Artikel

Unsere geprüften Artikel auf www.sondermann.org stehen für höchste Qualität und Zuverlässigkeit. Jeder Artikel wird sorgfältig überprüft, um sicherzustellen, dass er unseren hohen Standards entspricht. So können Sie sich darauf verlassen, dass Sie bei uns nur einwandfreie Produkte erhalten, die den höchsten Ansprüchen gerecht werden. Vertrauen Sie auf geprüfte Qualität!

Preis-Leistungs-Verhältnis

Gebrauchte Ersatzteile sind nicht nur deutlich günstiger als Neuteile, sondern bieten bei sorgfältiger Prüfung und Aufarbeitung eine nahezu gleichwertige Leistung. So sparen Sie Kosten, ohne an Qualität einzubüße

Lieferung und Versand

Wir garantieren einen schnellen und zuverlässigen Versand, damit Ihre Maschine so schnell wie möglich wieder einsatzbereit ist. Dank unserer effizienten Logistikpartner und umfassenden Lagerbestände sind die meisten Artikel sofort verfügbar und werden innerhalb kürzester Zeit versandt. Bei Bestellungen über 500 € ist der Versand zudem kostenlos, sodass Sie nicht nur Zeit, sondern auch Kosten sparen.

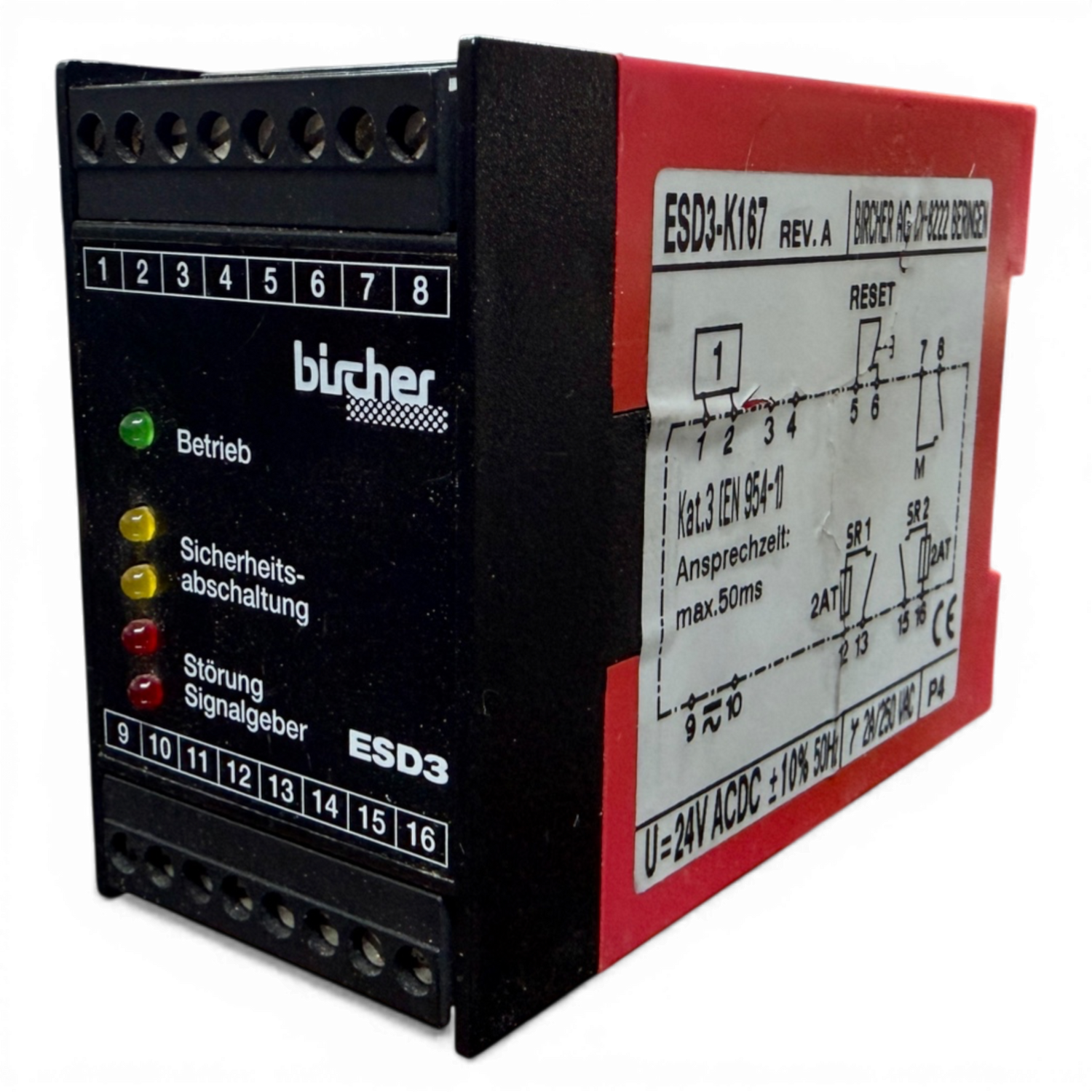

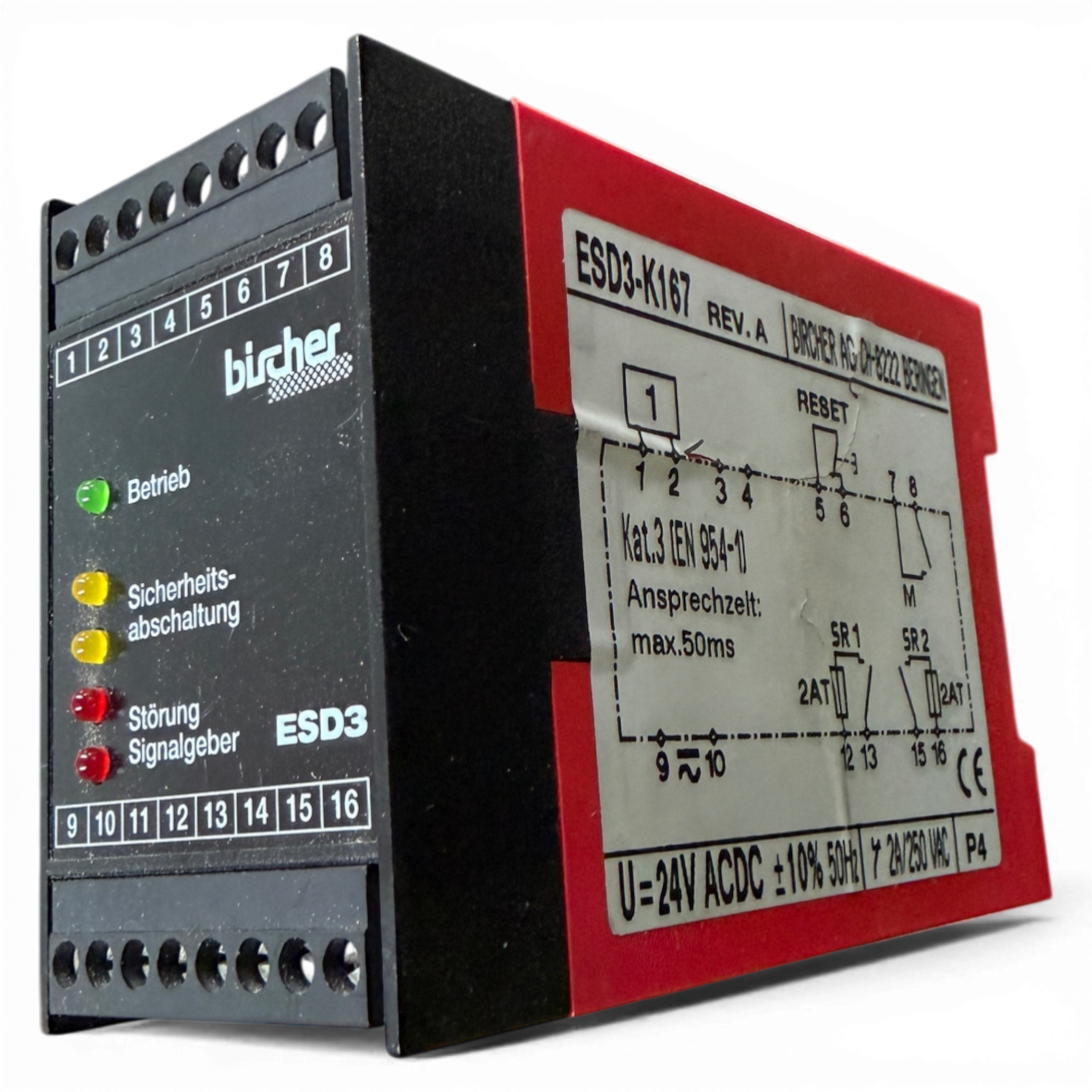

Bircher ESD3 Sicherheitsrelais ESD3-K167

Gebraucht · geprüft Aus laufendem System entnommenBircher ESD3 Sicherheitsrelais – ESD3-K167 REV. A · Art.-Nr. K167

HOMAG-Nr. 4-008-32-0967 · 24 V AC/DC · Sicherheitskategorie 3 · max. 50 ms Reaktionszeit · zweikanalige Überwachung · Schutzart P4

REV. A

Revision

24 V

Versorgung

≤ 50 ms

Reaktionszeit

Kategorie 3

Sicherheit

2-kanalig

Überwachung

Konstruktionsmerkmale

Zweikanalige Sicherheitsüberwachung – Pins 1–4, redundanter Aufbau für maximale Ausfallsicherheit

Sicherheitskategorie 3 (EN 954-1) – erfüllt die europäische Maschinensicherheitsnorm

Ansprechzeit max. 50 ms – schnelle, präzise Reaktion auf sicherheitskritische Signale

24 V AC/DC Versorgung (±10 %) – flexibel für Gleich- und Wechselspannung einsetzbar

2 Sicherheitsausgänge SR1 + SR2 – SR2 mit integriertem Meldekontakt (M), je 2 A / 250 V AC

DIN-Schienen-Montage (roter Schnappclip) – einfache Integration in Schaltschränke, Schutzart P4

Produktbeschreibung

Das Bircher ESD3-K167 REV. A (Art.-Nr. K167, HOMAG-Nr. 4-008-32-0967) ist ein industrielles Sicherheitsrelais in der überarbeiteten Revision A. Es überwacht zweikanalig Sicherheitseinrichtungen wie Schutztüren, Not-Aus-Taster oder Lichtschranken – und schaltet die Maschine bei Auslösung innerhalb von max. 50 ms sicher ab.

Dieses Gerät wurde direkt aus einem laufenden System entnommen, nicht überholt oder aufgerüstet und entspricht dem originalen Auslieferungszustand. Es wurde elektrisch geprüft und ist voll funktionsfähig – sofort einsatzbereit als Direktersatz. Achtung: Nicht verwechseln mit ESD3-6171 oder ESD3-6171-K234 – abweichende Pinbelegung.

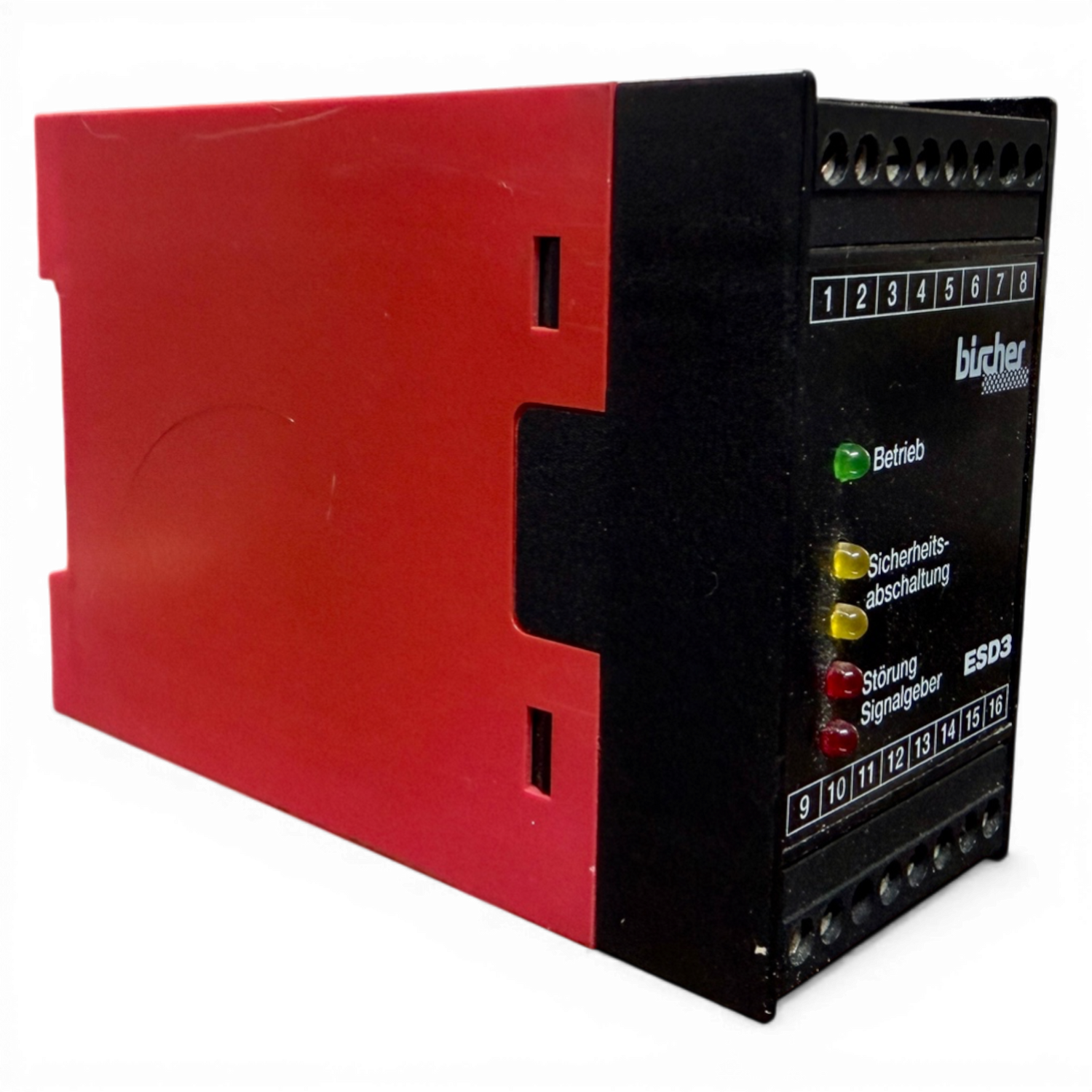

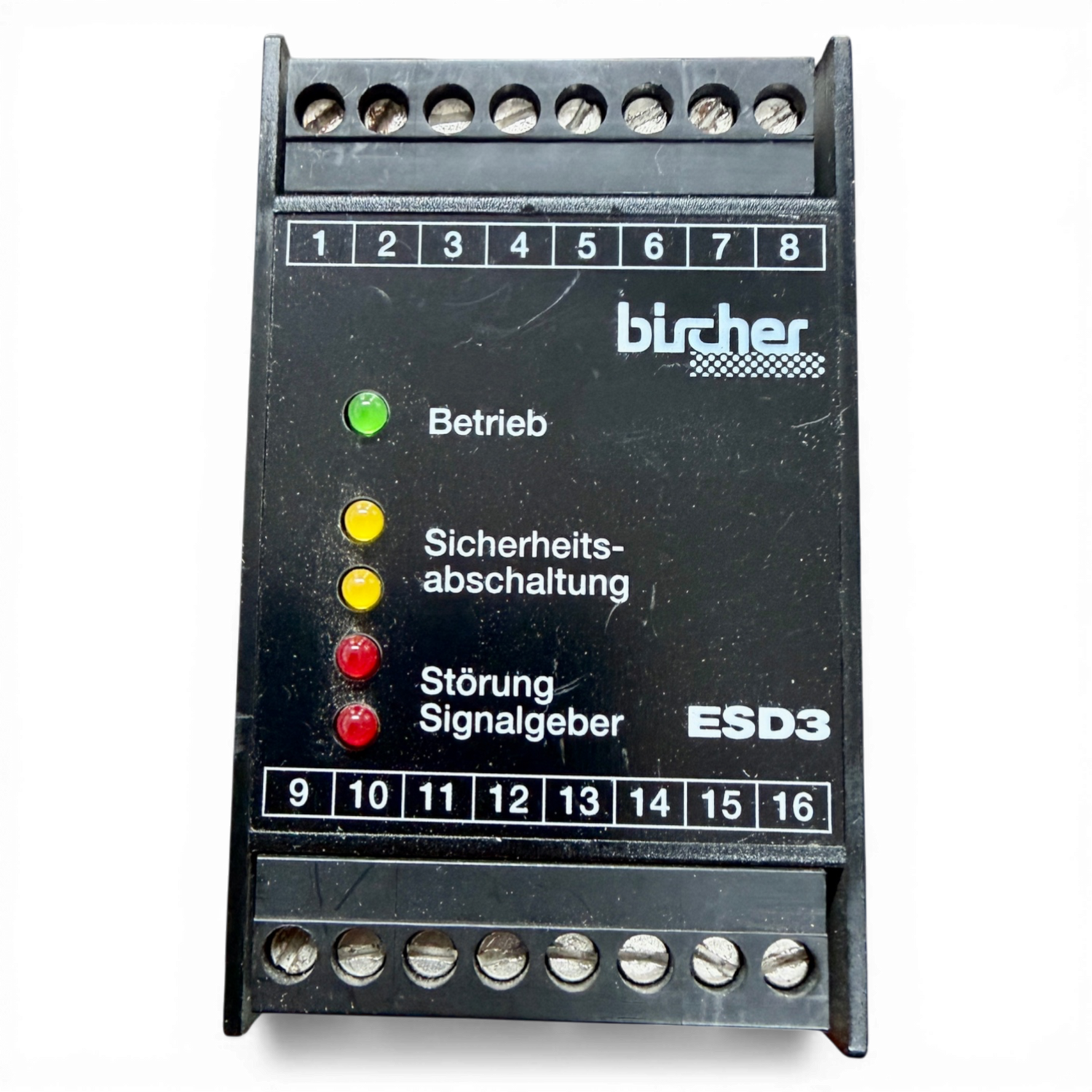

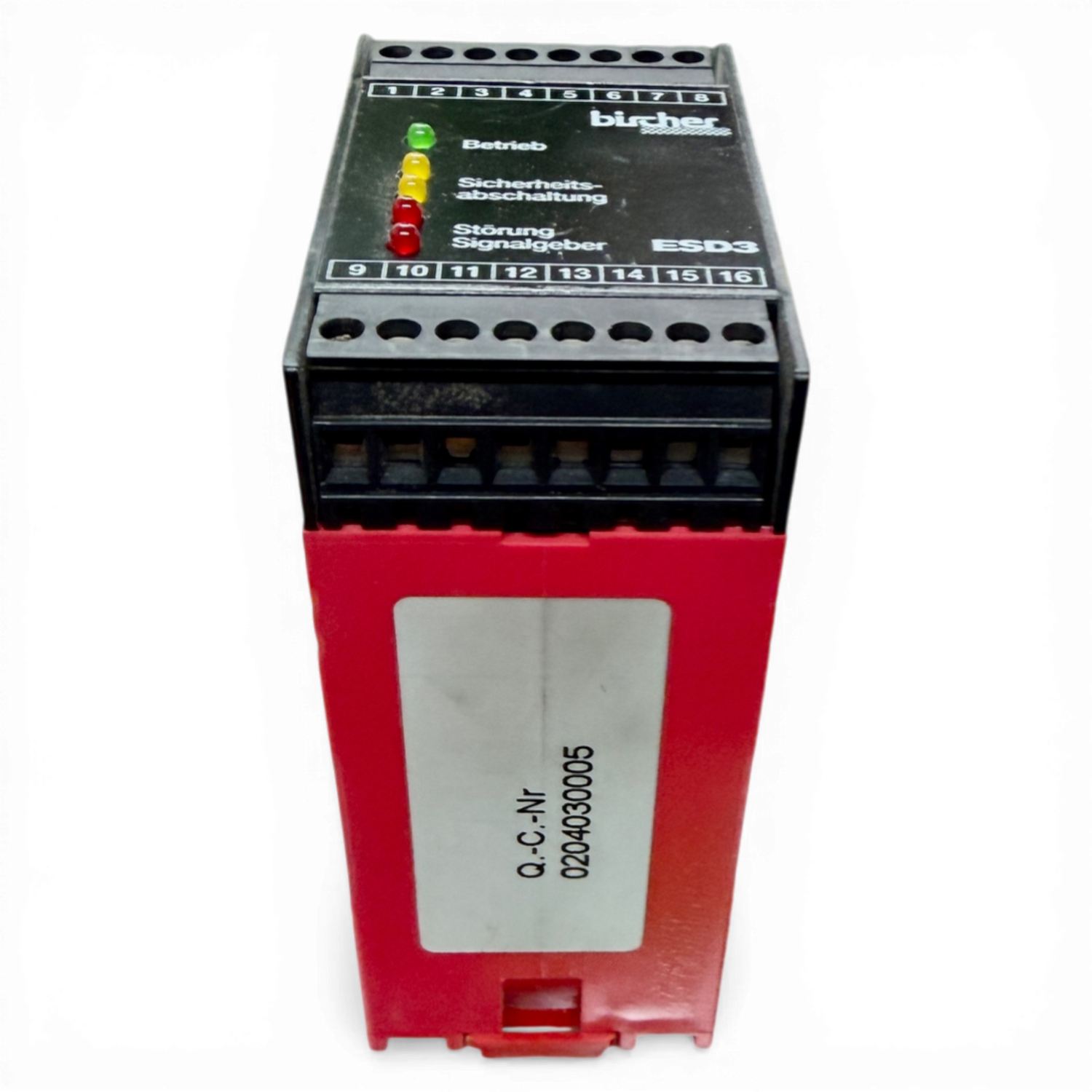

Status-LEDs – Bedeutung der Anzeigen

Betrieb	Relais eingeschaltet und betriebsbereit – alle Sicherheitskreise geschlossen
Sicherheitsabschaltung (1)	Kanal 1 ausgelöst – z. B. Schutztür geöffnet oder Not-Aus gedrückt
Sicherheitsabschaltung (2)	Zweiter Sicherheitskanal ausgelöst – redundante Überwachung aktiv
Störung	Interner Fehler oder Diskrepanz zwischen den Eingangskanälen erkannt
Signalgeber	Fehler am angeschlossenen Signalgeber – Sensor oder Schalter prüfen

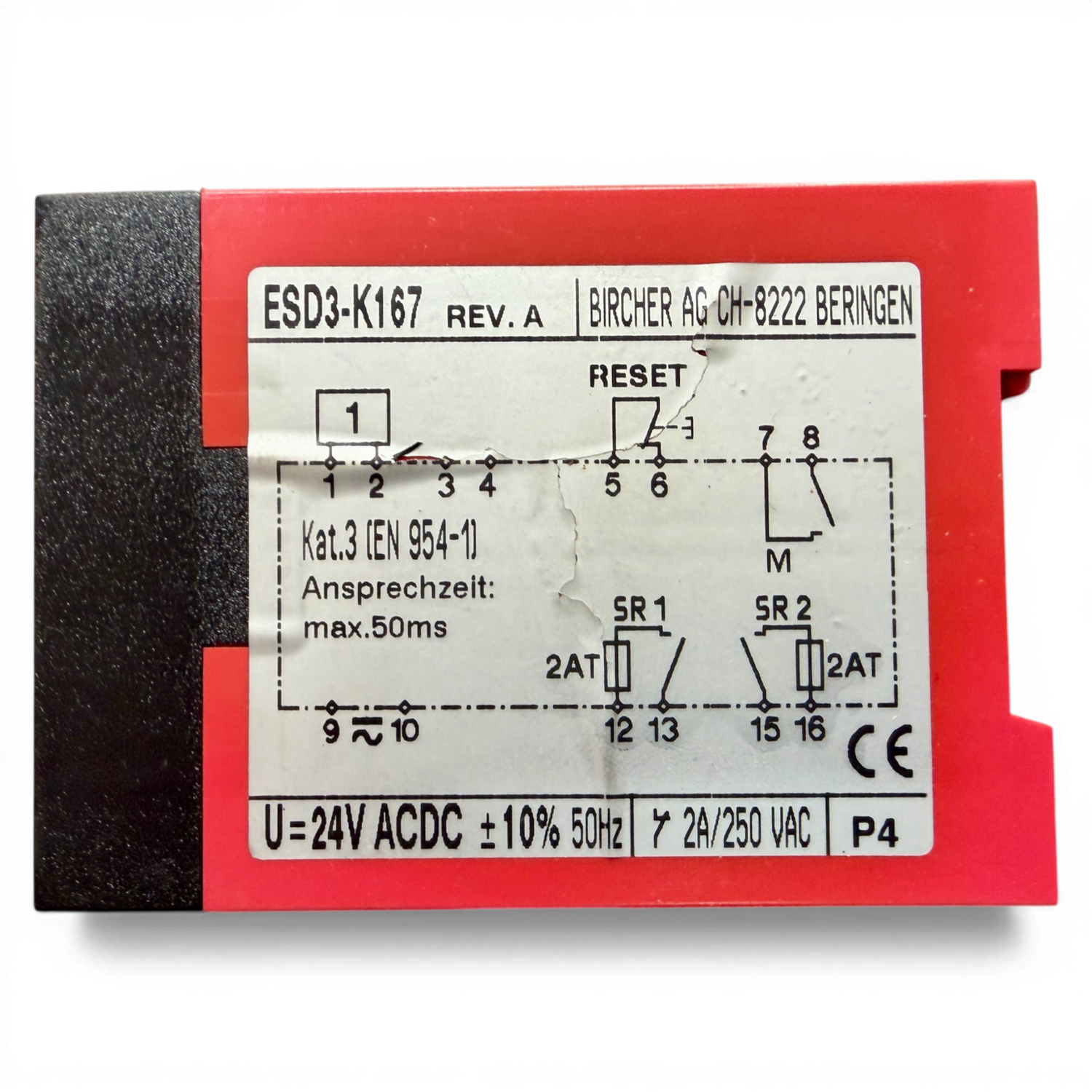

Klemmbelegung & Schaltplan

Vom Typenschild abgelesen. Bitte vor dem Einbau mit dem Schaltplan Ihrer Maschine abgleichen – besonders die SR2/M-Verschaltung.

Pins 1–4 Sicherheitseingang (2-kanalig) Schutztür, Not-Aus oder Lichtschranke – Kanal 1: Pins 1/2 · Kanal 2: Pins 3/4

Pins 5–6 RESET Wiedereinschalten nach Sicherheitsauslösung (manuell oder automatisch)

Pins 7–8 Meldekontakt (M) Statusrückmeldung an Maschinensteuerung – integriert in SR2-Ausgang

Pins 9–10 Versorgungsspannung 24 V AC/DC ±10 %, 50 Hz anschließen

Pins 12–13 (SR 1) Sicherheitsausgang 1 Schaltet Maschinenkreis 1 ab – 2 A / 250 V AC, 2 AT intern abgesichert

Pins 15–16 (SR 2 + M) Sicherheitsausgang 2 Schaltet Maschinenkreis 2 ab – 2 A / 250 V AC, 2 AT · SR2 schaltet gemeinsam mit Meldekontakt M (Pins 7–8)

Technische Daten

Hersteller	Bircher AG, CH-8222 Beringen
Modell	ESD3-K167 REV. A
Artikelnummer	K167
HOMAG Nummer	4-008-32-0967
Versorgungsspannung	24 V AC/DC ±10 %, 50 Hz
Ansprechzeit	max. 50 ms
Sicherheitskategorie	Kategorie 3 (EN 954-1)
Schaltvermögen Ausgänge	2 A / 250 V AC (je Ausgang)
Interne Absicherung	2 AT (je Ausgang SR1 / SR2)
Meldekontakt	Pins 7–8 (M) – integriert in SR2-Ausgang
Sicherheitsausgänge	SR1: Pins 12/13 · SR2 + M: Pins 15/16
Schutzart / Revision	P4 · REV. A
Montage	DIN-Schiene (Hutschiene) – roter Schnappclip
Zulassungen	CE
Zustand	Gebraucht · geprüft · aus laufendem System

Anwendungsbereiche

HOMAG Anlagen Holzbearbeitung Schutztürüberwachung Not-Aus-Kreise Lichtschranken Maschinensicherheit Industrieautomation Sicherheitstechnik

Artikelinformationen

ähnlich	HOMAG Ersatzteil Nr. 4-008-32-0967
Gerätetyp	Sicherheitsrelais für Maschinenschutzeinrichtungen
Herkunft	Direkt aus laufendem Produktionssystem entnommen
Zustand	Gebraucht · geprüft · aus laufendem System
