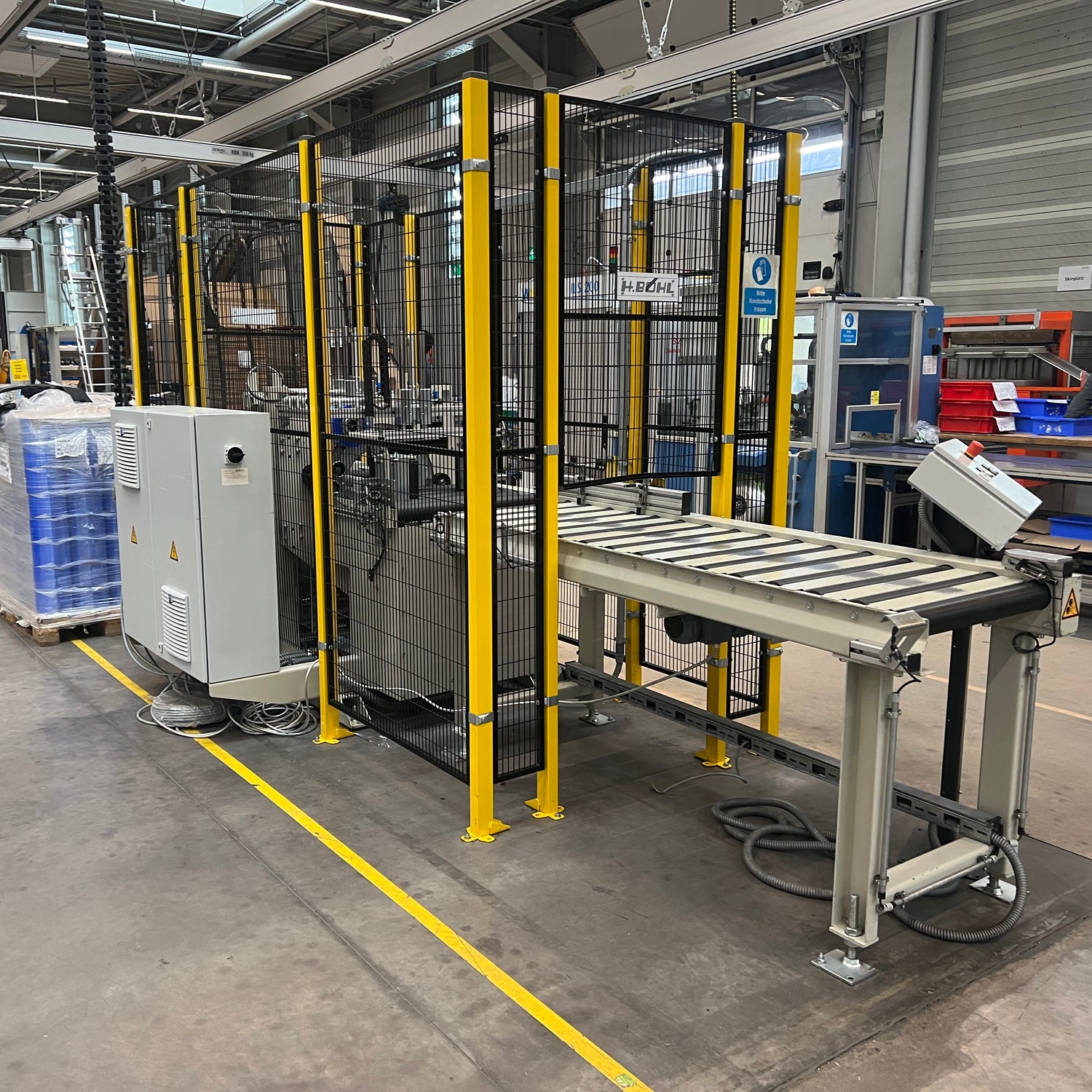

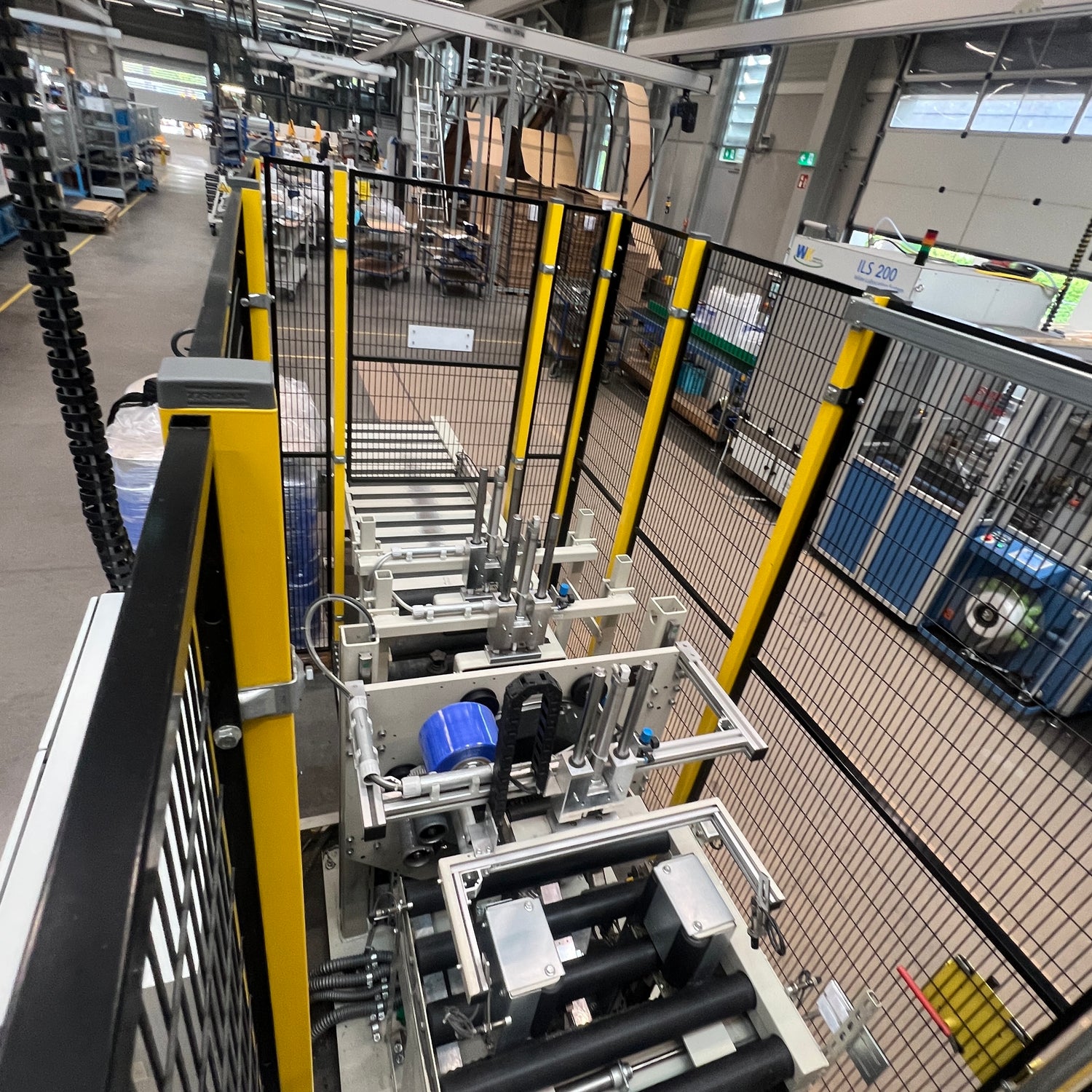

BÖHL SIGNODE Horizontalwickler Einwickelmaschine JUNIOR/S-450 VA Art.-Nr. JUNIOR450VA2016

Basisdaten

Hersteller: BÖHL SIGNODE

Modell: JUNIOR/S-450 VA

Baujahr: 2016, Erstinbetriebnahme 2017

Maschinen-Nr.: JUNIOR450VA2016

Zustand: Gebraucht, geprüft

Länge Werkstück min.: 600/800 mm

Länge Werkstück max.: 5800 mm oder länger

Breite Werkstück: 15–220 mm

Höhe Werkstück: 15–120 mm

Werkstückgewicht: max. 30 kg/m

Schneideeinheit: Glattschnitt

Vorspannung: ja

Steuerung: Siemens SPS S7 mit Touch Panel



Maschinenbeschreibung

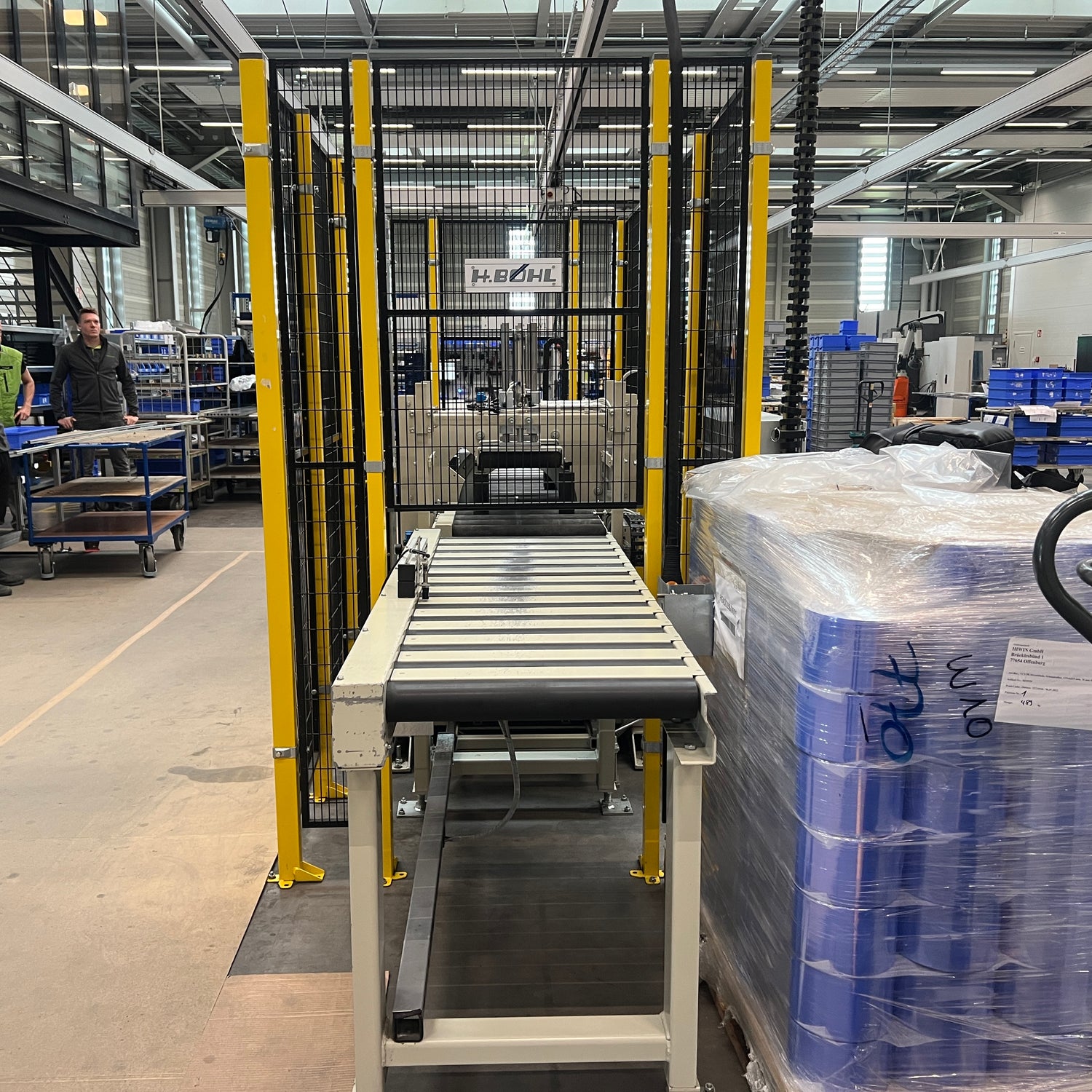

Einwickelmaschine für horizontale Beschickung

Ideal für Langgüter, Profile, Bretter, Rohre oder Paneele

Automatischer Wickelprozess mit Siemens S7 Steuerung

Pre-Stretch-System für Folienkostenreduzierung

Pneumatische Andruckrollen und manuell verstellbare Seitenführungen

CE-konforme Schutzvorrichtungen nach Standard 2017

Hauptaggregate & Ausstattung

Wickelring

Verwendungszweck: Zentrale Einheit für die Umwicklung des Werkstücks.

Beschreibung: Hochwertig geführt mit kugelgelagerten Kunststoffrollen, Antrieb über Bremsmotor mit Siemens Frequenzumrichter für variable Drehzahlen.

Höhenverstellung

Verwendungszweck: Automatische Anpassung der Wickelkopfhöhe an das Werkstück.

Beschreibung: Elektromotorische Verstellung auf Linearführungen, automatische Erkennung über Lichtschranken, drei speicherbare Positionen.

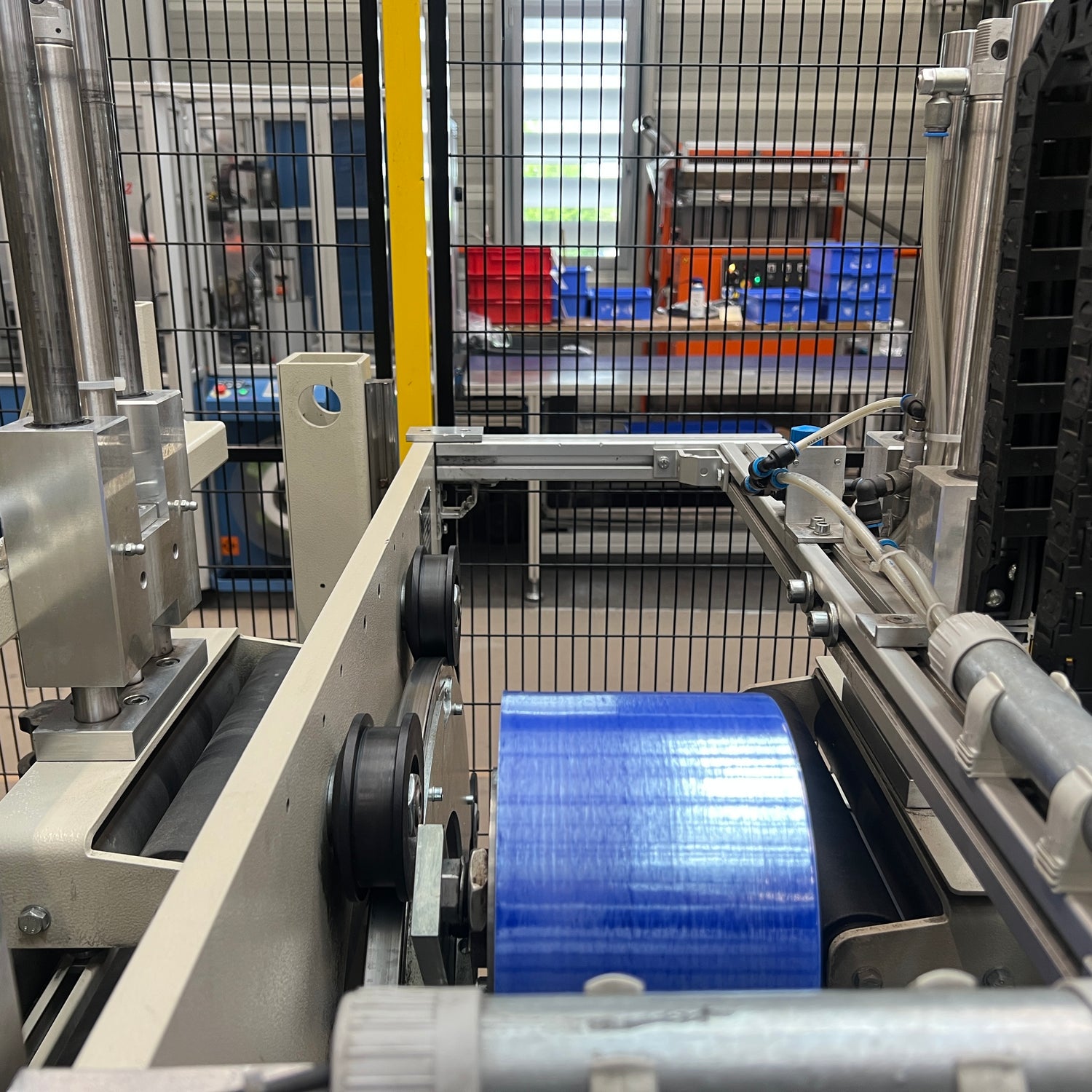

Packmaterialaufnahme

Verwendungszweck: Aufnahme von Stretchfolie, Krepppapier oder PE-Folie.

Beschreibung: Für Breiten 80–125 mm, feinfühlige Bremse, selbstsichernde Spannelemente, Umlenk- und Spannsystem für gleichmäßigen Abzug.

Mechanisches Pre-Stretch-System

Verwendungszweck: Dehnung der Folie zur Kostenreduzierung.

Beschreibung: Zahnradsystem für variable Folienqualität, senkt den Materialverbrauch deutlich.

Abschneidevorrichtung (Glattschnitt)

Verwendungszweck: Klemmen und sauberes Abschneiden des Packmaterials.

Beschreibung: Automatische Einheit für PE-Folie, Krepppapier oder andere Packmaterialien.

Packmaterialriß- und Endkontrolle

Verwendungszweck: Unterbrechung des Arbeitszyklus bei Folienende oder -riss.

Beschreibung: Lichtschrankensystem überwacht Material, Wickelring fährt automatisch in Folienwechselposition, akustisches oder optisches Signal möglich.

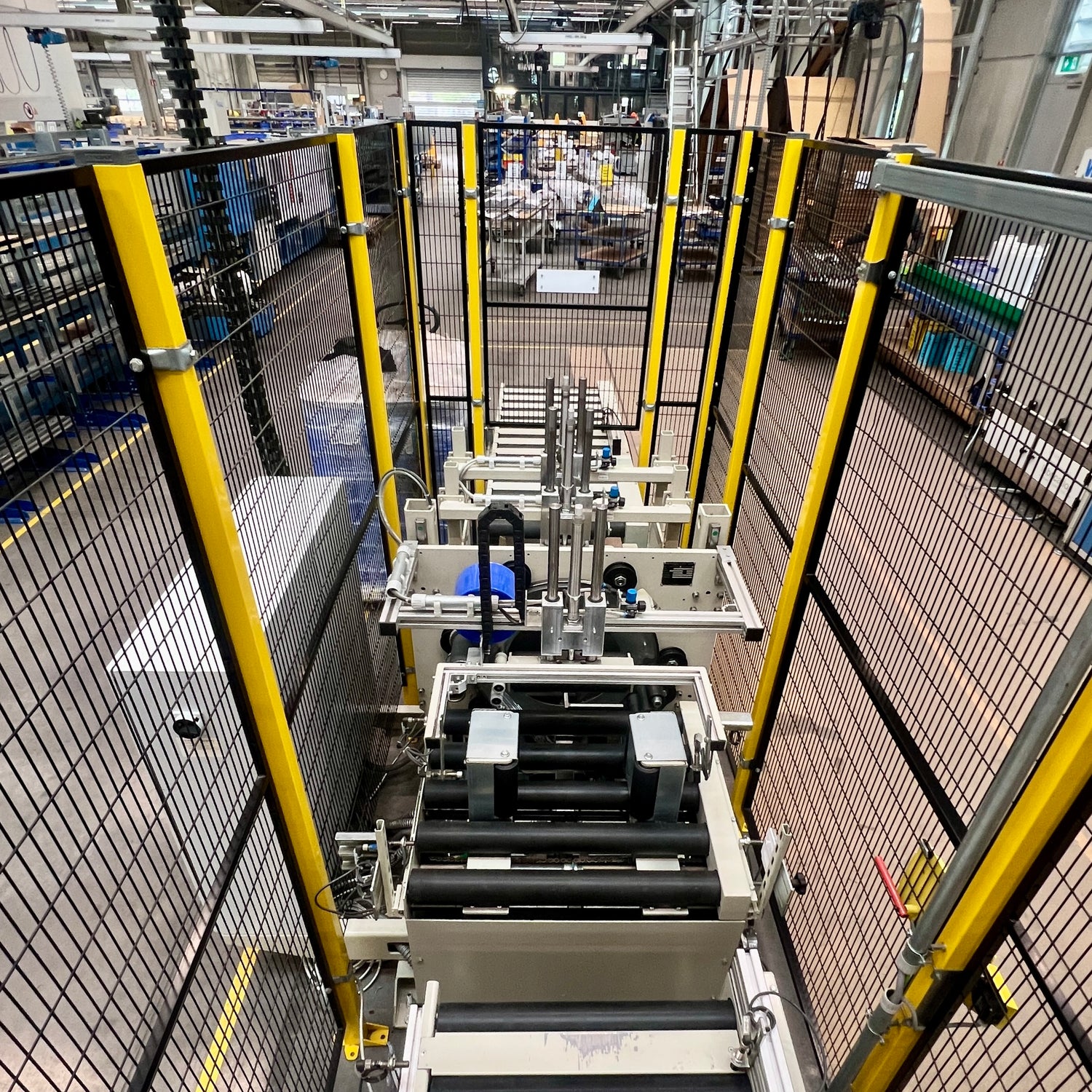

Andruckrollen und Seitenführungen

Verwendungszweck: Fixierung und Führung des Werkstücks.

Beschreibung: Pneumatische Andruckrollen auf Ein- und Auslaufseite, Seitenführungsbleche manuell verstellbar.

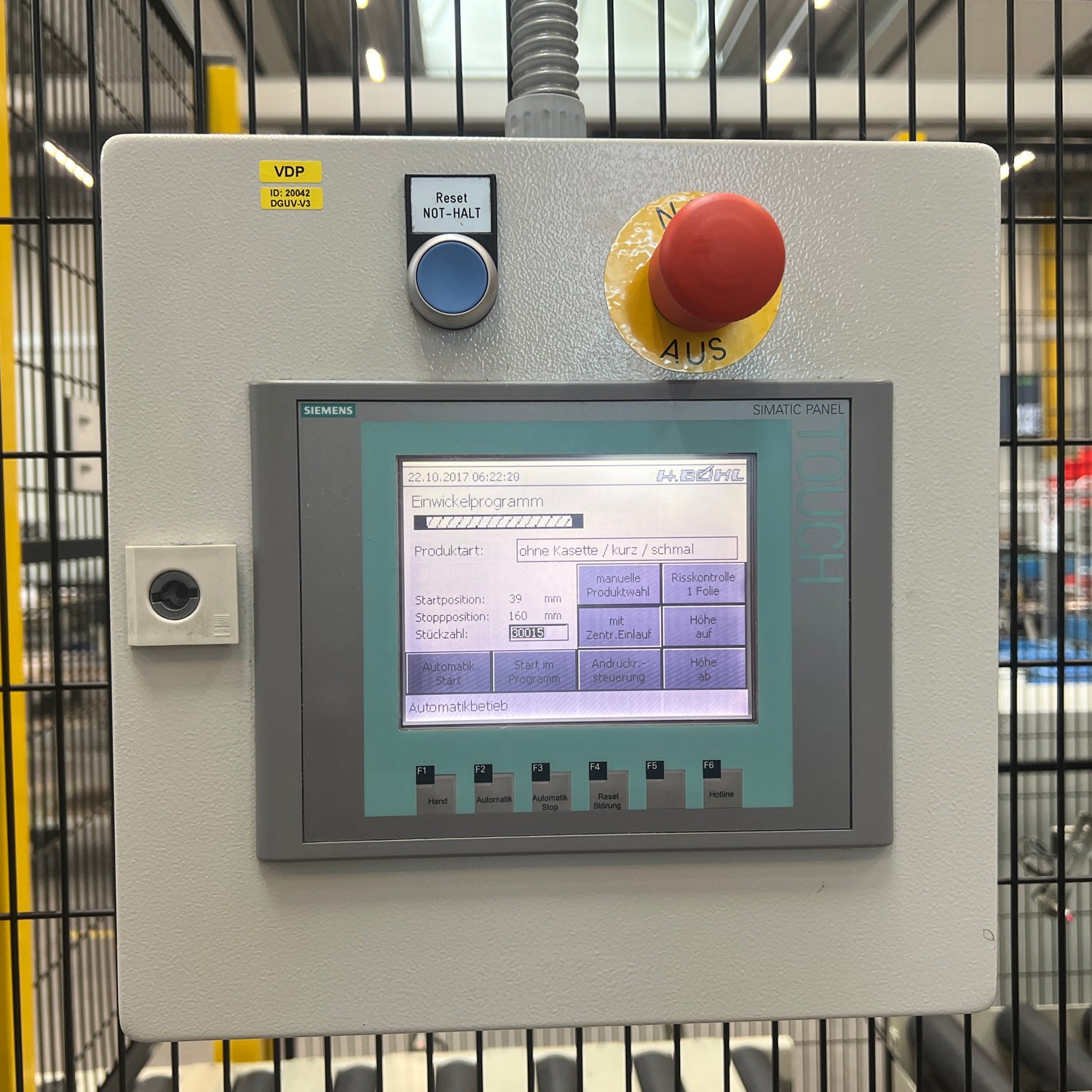

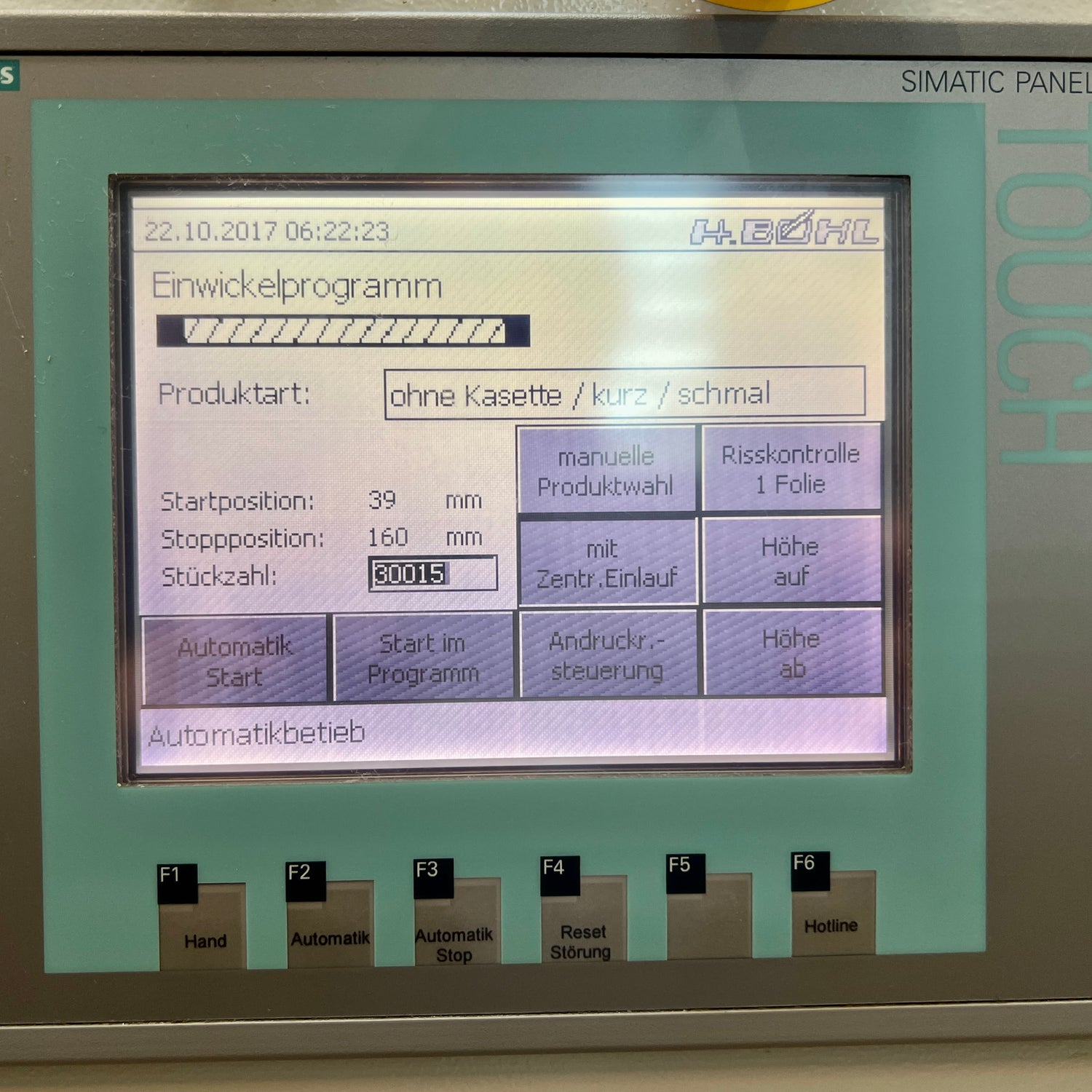

Steuerung Siemens SPS S7

Verwendungszweck: Zentrale Maschinensteuerung mit Touch Panel.

Beschreibung: Automatik- und Handbetrieb, Fehleranzeige, Programmfortsetzung nach Folienwechsel, Durchlaufwickeln, Zwischenbandagen und Bündeln einstellbar.



Technische Daten

Steuerspannung: 24 V DC

Betriebsspannung: 3x400 V, 50 Hz

Pneumatik: FESTO, 6 bar trocken/ölfrei

Luftverbrauch: ca. 20 NL/Zyklus

Max. Einspeisedruck: 8 bar

Lärmwert: < 80 dB(A)

Rollbahnhöhe: 900 mm

Maschinenlackierung: RAL 7032 grau, schwarz-gelb

Bedienseite: rechts in Förderrichtung

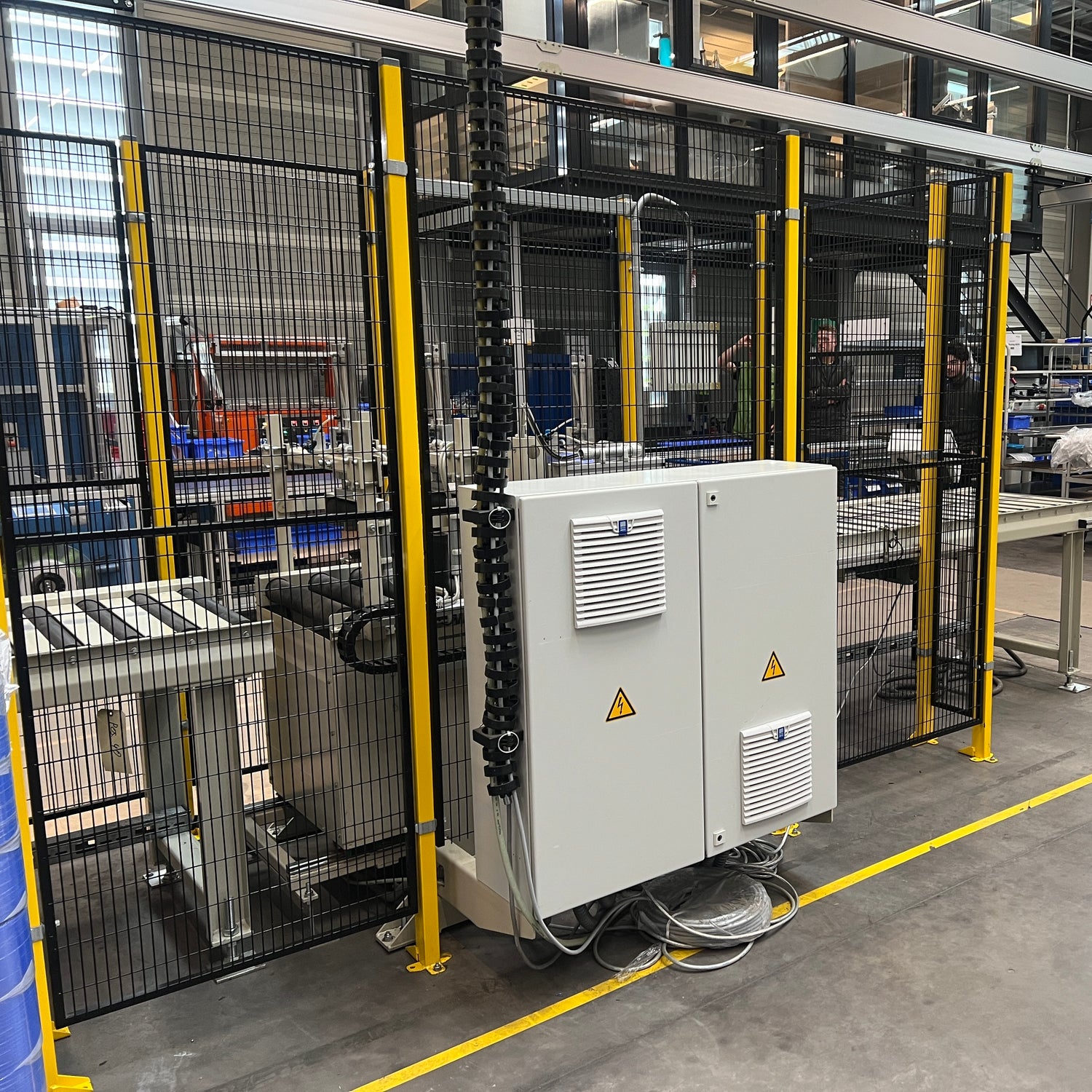

Schaltschrank: links fest angebaut
