Bircher Reglomat Sicherheitsrelais ESD3-6171-K234 Art.-Nr. 6171-K...

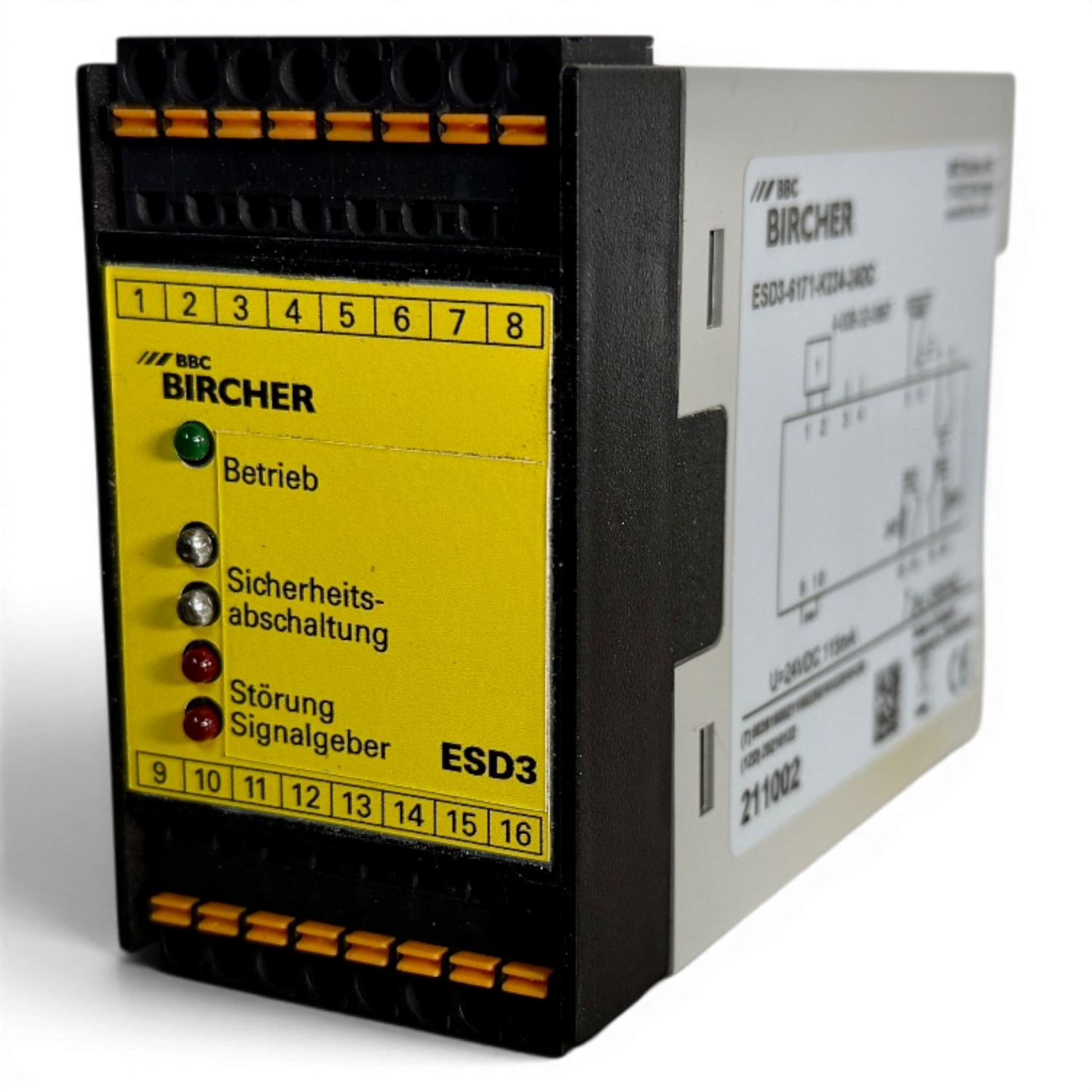

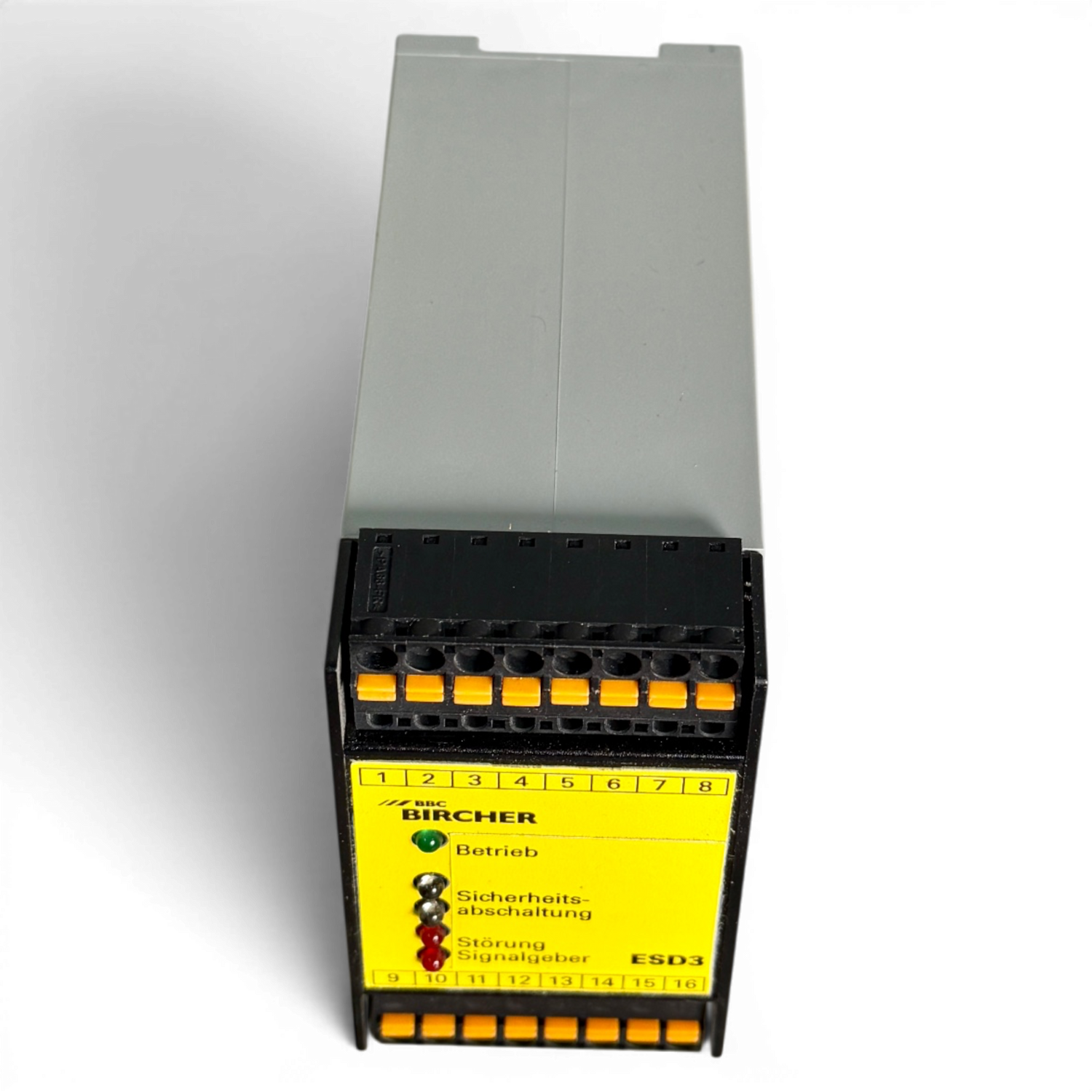

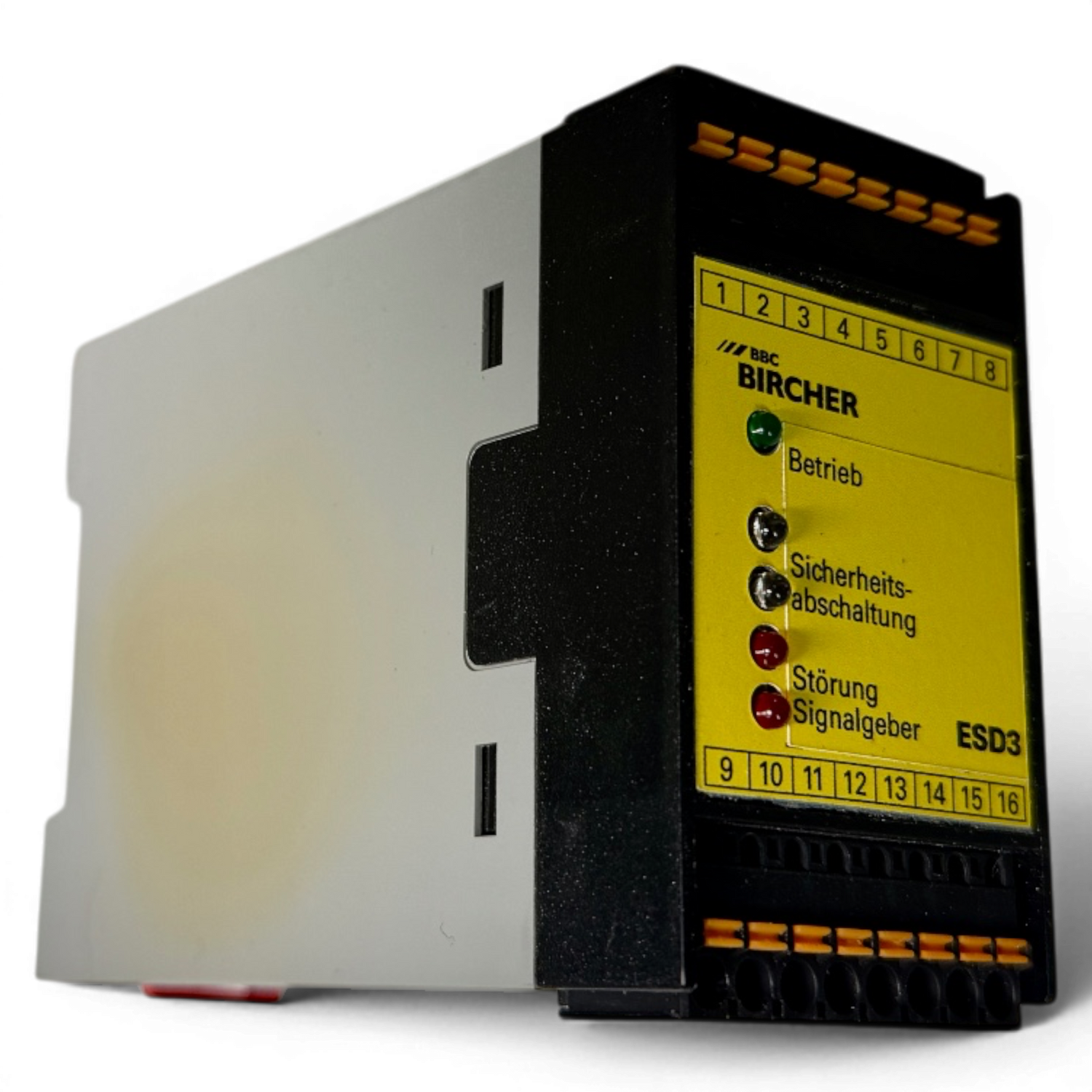

BBC Bircher ESD3-6171-K234-24DC – Sicherheitsschaltgerät für Schaltmatten (neue Generation)
Typ ESD3-6171-K234-24DC · HOMAG Art.-Nr. 4-008-32-0967 · SN 211002 · Bj. 01/2022 · Designed in Switzerland · Made in Bulgaria
Aktuelle Nachfolgegeneration: Dieses Gerät trägt die vollständige Typenbezeichnung ESD3-6171-K234-24DC (mit Spannungssuffix) und gehört zur überarbeiteten BBC Bircher-Produktlinie mit gelbem Frontpanel. Der Vorgänger ESD3-6171-K234 (schwarzes Gehäuse, Bircher Reglomat) ist vom Hersteller abgekündigt. Dieses Exemplar ist neuwertig und wurde wenig verwendet (Baujahr Januar 2022).
Beide Versionen sind elektrisch kompatibel (HOMAG Art.-Nr. 4-008-32-0967). Die neue Generation ist direkt steckerkompatibel zum Vorgänger.
Das ESD3-6171-K234-24DC ist der aktuelle Nachfolger des abgekündigten ESD3-6171-K234. BBC Bircher hat den Typnamen um den Spannungssuffix „-24DC“ ergänzt und das Gerät auf das gelbe Frontpanel-Design der aktuellen Serie umgestellt. HOMAG führt beide Varianten unter identischer Ersatzteilnummer 4-008-32-0967 – dieses Angebot liefert damit die neuere, langlebigere Fertigungsversion.
Das ESD3 überwacht Schaltmatten und Sicherheitskanten nach EN 1760-1/-2 zweikanalig redundant. Wird die Matte betreten oder ein Leitungsbruch erkannt, schalten beide Sicherheitsrelais SR1 und SR2 innerhalb von < 50 ms ab. Jeder der beiden Kanäle steuert ein zwangsgeführtes Relais an, das sich bei jedem Schaltvorgang über Kontaktrückführung selbst testet – das System ist damit einzelfehlersicher ohne zusätzliche externe Überwachung.

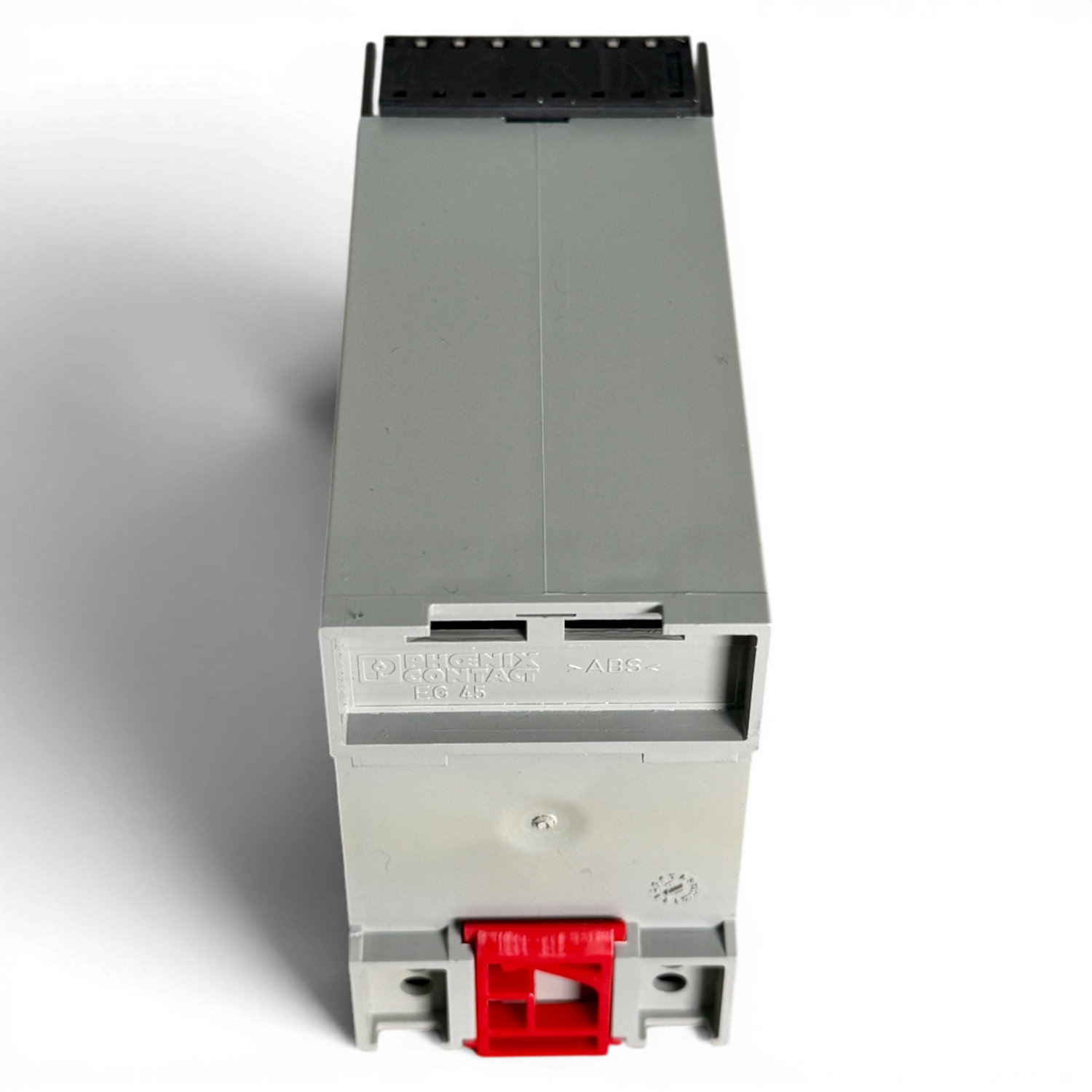

Der beiliegende Phoenix Contact Stecksockel FG 45 ermöglicht die Montage auf StandardHutschiene und passt in den vorhandenen Sockel bestehender HOMAG-Schaltschränke – kein Neumontieren der Klemmen, kein Umverdrahten. Das Gerät wird einfach eingesteckt.
Hinweis: Gebrauchtes Gerät aus HOMAG-Anlage, Baujahr Januar 2022, getestet und geprüft, wenig Betriebsstunden. Anschlussbelegung und Kompatibilität anhand des maschinenspezifischen Schaltplans prüfen. Die K234-Sonderversion ist nicht ohne vorherige Schaltplanprüfung gegen Standard-ESD3-Varianten austauschbar.
| Hersteller | BBC Bircher AG, CH-8222 Beringen (Designed in Switzerland, Made in Bulgaria) |
| Typ / Vollbezeichnung | ESD3-6171-K234-24DC |
| HOMAG Art.-Nr. | 4-008-32-0967 |
| Seriennummer | 211002 |
| Fertigungsdatum | Januar 2022 (12D: 20210122) |
| Versorgungsspannung | 24 VDC ± 10 %, 115 mA |
| Ansprechzeit | < 50 ms |
| Sicherheitsausgänge | SR1 (Pin 12–13) + SR2 (Pin 15–16), je 2 A / 250 VAC, je 2 AT-Sicherung |
| Meldekontakt M | Pin 7–8, potenzialfrei – kein Sicherheitskontakt |
| Sicherheitskategorie | Kat. 3 EN 954-1 / PL e EN ISO 13849-1 |
| Eingangskanäle | Zweikanalig redundant – Pin 1–4 |
| Reset | Extern, Pin 5–6, ≥ 1 Sek. |
| Versorgungsanschluss | Pin 9–10 |
| Schutzart | IP20 |
| Abmessungen | 22,5 × 99 × 114,5 mm |
| Normen / Zertifizierung | CE, Maschinenrichtlinie 2006/42/EG, EN 1760-1/-2, EN ISO 13849-1 |
| Lieferumfang | 1× Schaltgerät ESD3-6171-K234-24DC + 1× Phoenix Contact Stecksockel FG 45 (aufgesteckt) |
| Zustand | Gebraucht – getestet – geprüft – Bj. 2022 |
| Pin 1 – 4 | Sicherheitseingang zweikanalig (Schaltmatte / Sicherheitskante) |
| Pin 5 – 6 | RESET – externe Quittierungstaste (≥ 1 Sek.) |
| Pin 7 – 8 | Meldekontakt M – SPS-Rückmeldung (kein Sicherheitskontakt!) |
| Pin 9 – 10 | Versorgung 24 VDC |
| Pin 12 – 13 | Sicherheitsausgang SR1 (2 A / 250 VAC) |
| Pin 15 – 16 | Sicherheitsausgang SR2 (2 A / 250 VAC) |

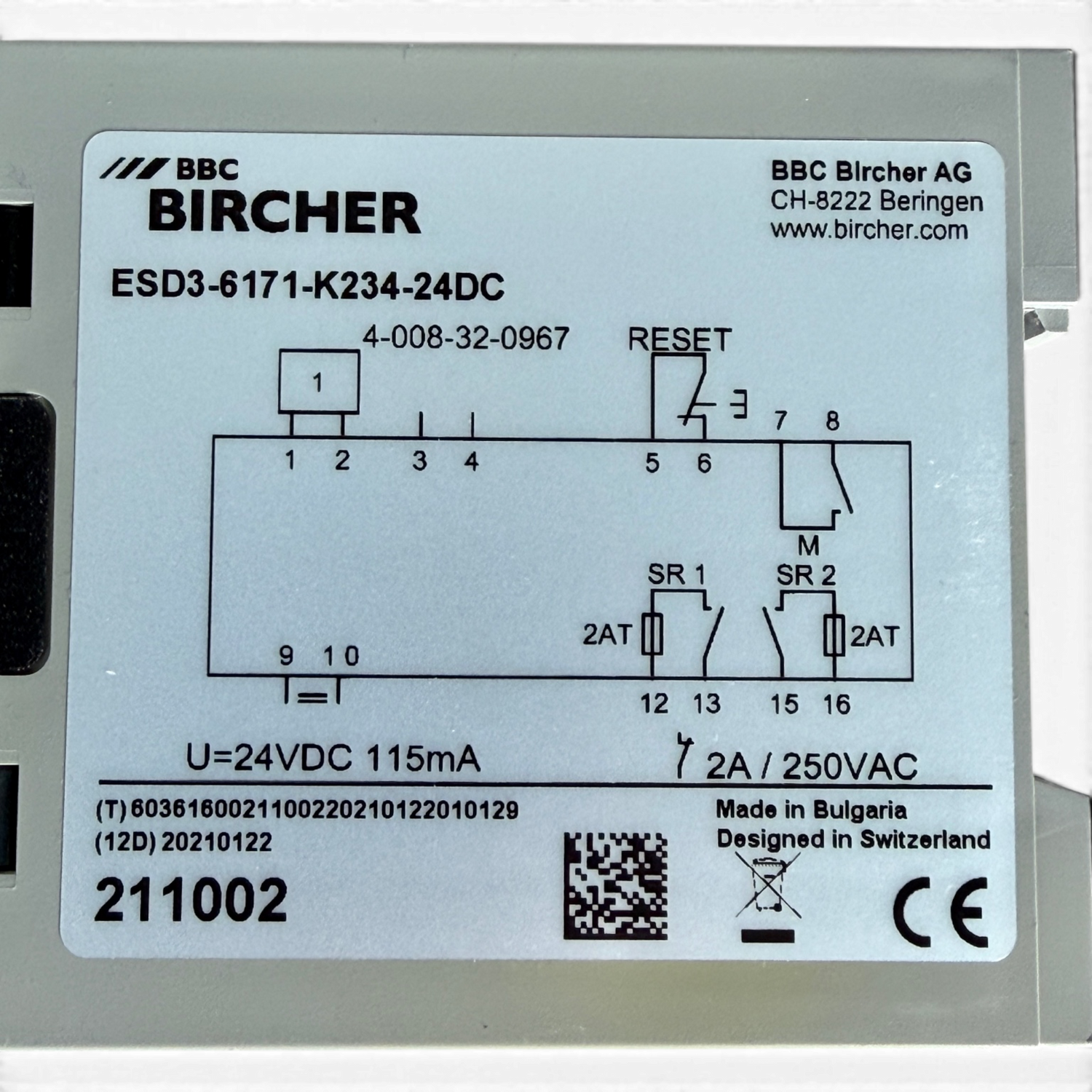

Kompletter Schaltplan auf dem Typenschild (Rückseite des Geräts). Sicherungsersatz: 2 AT 5×20 mm je SR-Kanal. Bei nur einem Sensoreingang: Kanal 2 mit 8,2 kΩ ± 1% brücken.
▶ Neues Typennamen-Format: Der Suffix „-24DC“ wurde von BBC Bircher in der aktuellen Generation zur eindeutigen Spannungskennung eingeführt. Das Gerät ersetzt den alten ESD3-6171-K234 (ohne Suffix) steckerkompatibel unter gleicher HOMAG-Nummer.
▶ Meldekontakt M (Pin 7–8) ist kein Sicherheitskontakt – ausschließlich für SPS-Rückmeldung; darf nicht zur Sicherheitsabschaltung verwendet werden.
▶ K234-Sonderversion – Reset-Logik und Statusrelais-Konfiguration sind HOMAG-spezifisch. Vor Einsatz in Fremdmaschinen Schaltplan prüfen.
▶ Maximale Sensorleitung 50 m – bei nur einem aktiven Kanal muss Kanal 2 mit 8,2 kΩ ± 1% gebrückt werden.
| Hersteller | BBC Bircher AG (ehem. Bircher Reglomat) |
| Geräteart | Sicherheitsschaltgerät für Schaltmatten / Sicherheitskanten |
| OEM für | HOMAG Group (Art.-Nr. 4-008-32-0967) |

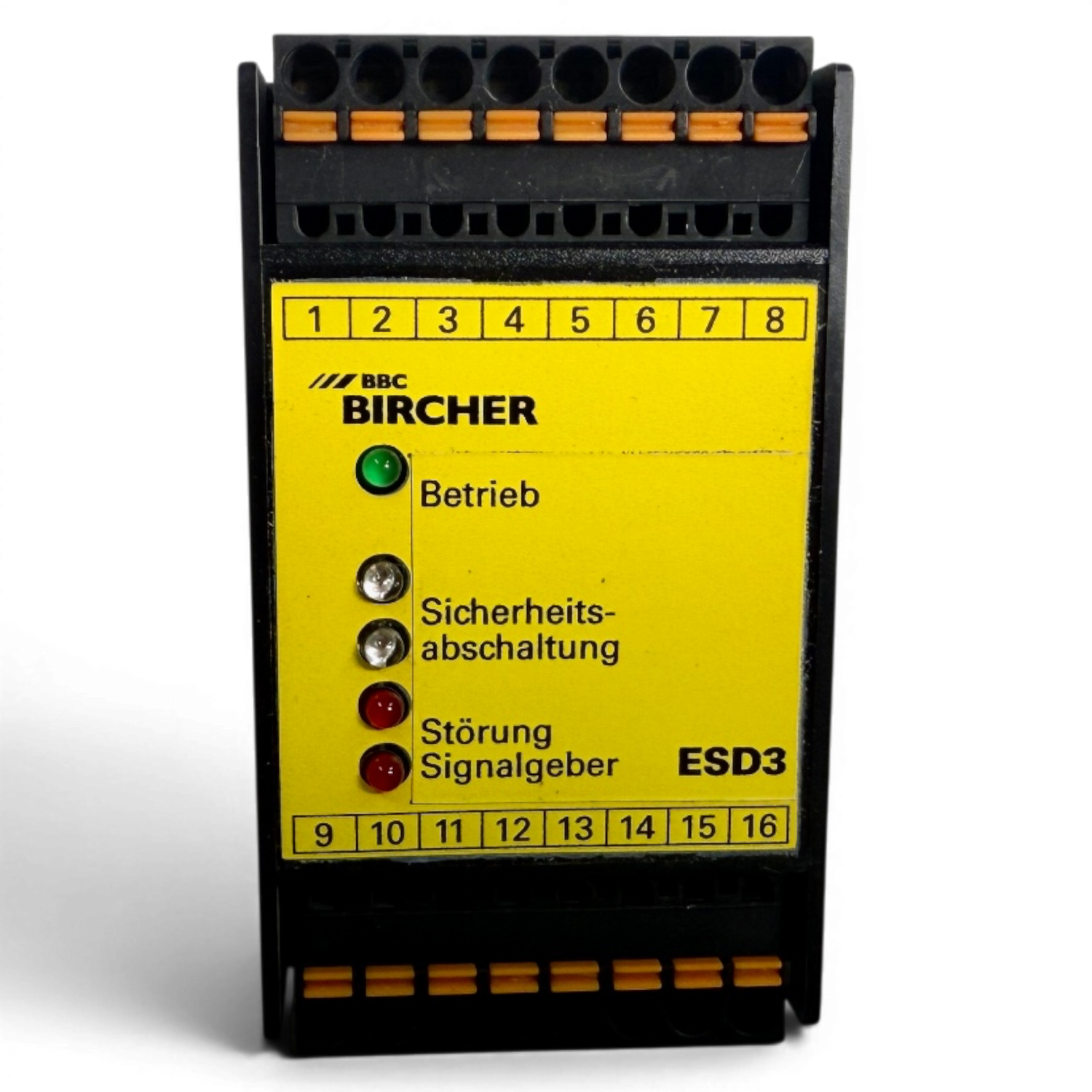

| Generation | Aktuelle Serie (gelbes Frontpanel, BBC-Branding) |
| Ersetzt | ESD3-6171-K234 (abgekündigt) & ESD3-K167 (abgekündigt) |
| Seriennummer | 211002 |
| Baujahr | Januar 2022 |
| Zustand | Gebraucht – getestet – geprüft |
-
