BIRCHER

Bircher Reglomat Sicherheitsrelais ESD3-6171 – Art.-Nr. 6171 HOMAG Nr. 4-008-32-0967

€488,00 EUR

Abholung bei Wiesengrund 7 verfügbar

Gewöhnlich fertig in 4 Stunden

Geprüfte Artikel

Unsere geprüften Artikel auf www.sondermann.org stehen für höchste Qualität und Zuverlässigkeit. Jeder Artikel wird sorgfältig überprüft, um sicherzustellen, dass er unseren hohen Standards entspricht. So können Sie sich darauf verlassen, dass Sie bei uns nur einwandfreie Produkte erhalten, die den höchsten Ansprüchen gerecht werden. Vertrauen Sie auf geprüfte Qualität!

Preis-Leistungs-Verhältnis

Gebrauchte Ersatzteile sind nicht nur deutlich günstiger als Neuteile, sondern bieten bei sorgfältiger Prüfung und Aufarbeitung eine nahezu gleichwertige Leistung. So sparen Sie Kosten, ohne an Qualität einzubüße

Lieferung und Versand

Wir garantieren einen schnellen und zuverlässigen Versand, damit Ihre Maschine so schnell wie möglich wieder einsatzbereit ist. Dank unserer effizienten Logistikpartner und umfassenden Lagerbestände sind die meisten Artikel sofort verfügbar und werden innerhalb kürzester Zeit versandt. Bei Bestellungen über 500 € ist der Versand zudem kostenlos, sodass Sie nicht nur Zeit, sondern auch Kosten sparen.



Gebraucht · geprüft Original HOMAG Ersatzteil 4-008-32-0967

Bircher Reglomat Sicherheitsrelais – ESD3-6171 · Art.-Nr. 6171

HOMAG-Nr. 4-008-32-0967 · 24 V AC/DC · Sicherheitskategorie 3 · max. 50 ms Reaktionszeit · zweikanalige Überwachung

ESD3-6171
Modell
24 V
Versorgung
≤ 50 ms
Reaktionszeit
Kategorie 3
Sicherheit
2-kanalig
Überwachung
Konstruktionsmerkmale
Zweikanalige Sicherheitsüberwachung – redundanter Aufbau für maximale Betriebssicherheit
Sicherheitskategorie 3 – entspricht EN 954-1, geeignet für Schutztür- und Not-Aus-Überwachung
Schnelle Abschaltung – Ansprechzeit maximal 50 ms
24 V AC/DC Versorgung (±10 %) – flexibel für Gleich- und Wechselspannung einsetzbar
Zwei Sicherheitsausgänge (SR1 & SR2) – je 2 A / 250 V AC, intern 2 AT abgesichert
Externer RESET-Eingang – manuelle Wiedereinschaltung über separaten Taster (Klemmen 5–8)
Produktbeschreibung

Das Bircher Reglomat ESD3-6171 ist ein industrielles Sicherheitsrelais zur Überwachung von Schutztüren, Not-Aus-Kreisen und Lichtschranken gemäß Sicherheitskategorie 3 (EN 954-1). Es ermöglicht eine schnelle und redundante Maschinenabschaltung mit einer Ansprechzeit von maximal 50 ms.

Dieses Gerät stammt aus einer HOMAG-Anlage (HOMAG-Nr. 4-008-32-0967) und wurde geprüft – es ist technisch einwandfrei und sofort einsatzbereit. Achtung: Vor dem Einbau Schaltplan des Zielsystems prüfen. Nur für 24 V AC/DC geeignet.

Klemmbelegung & Schaltplan

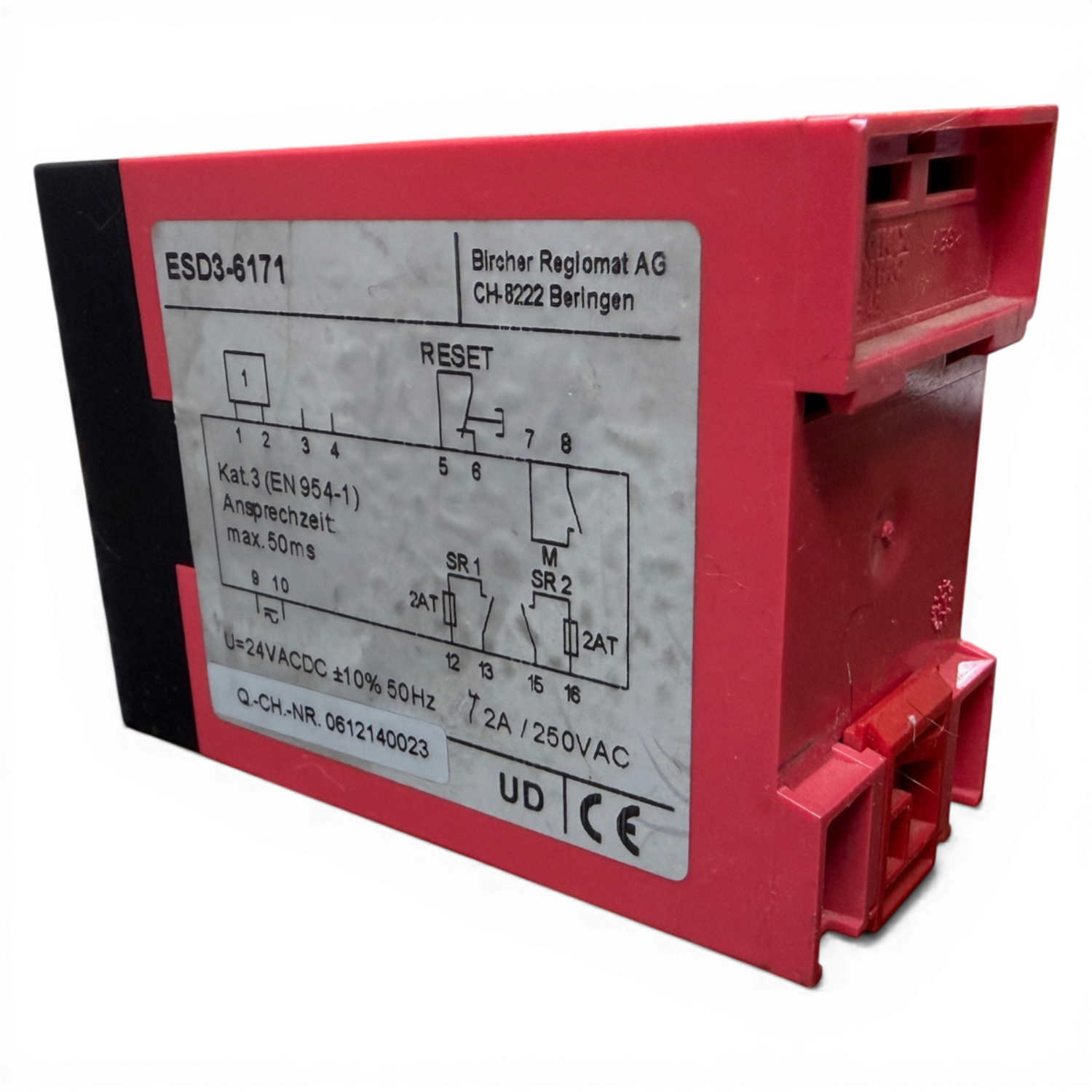

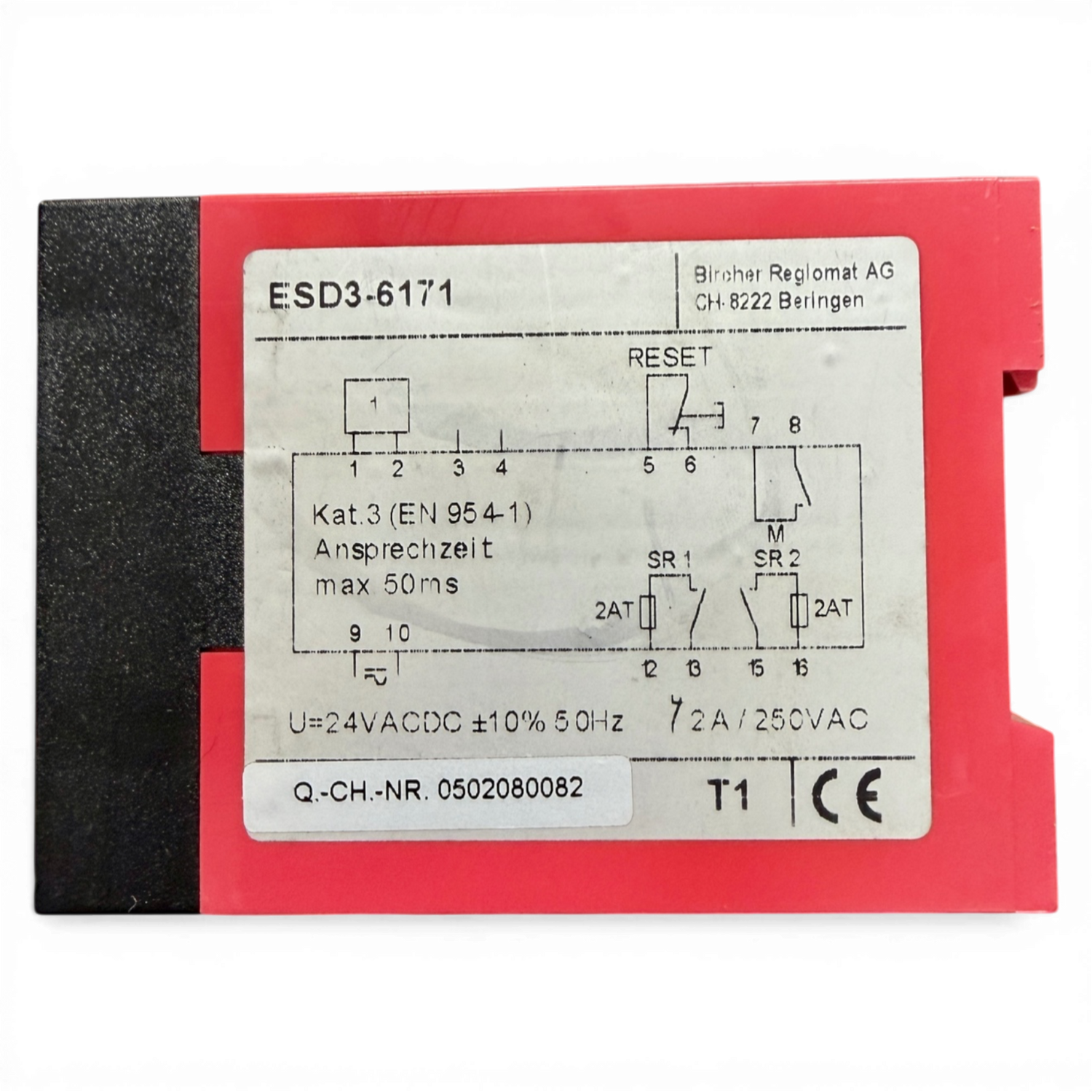

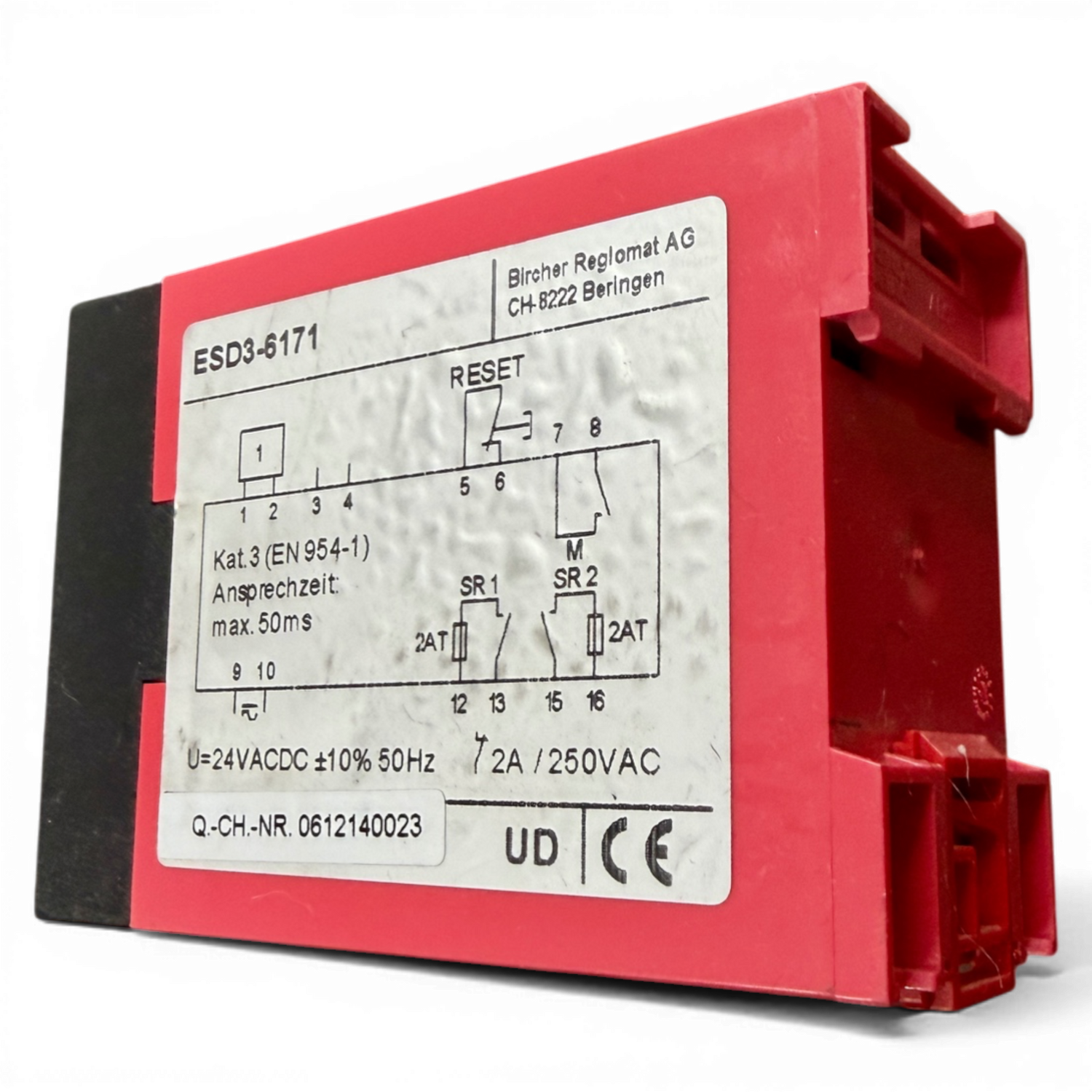

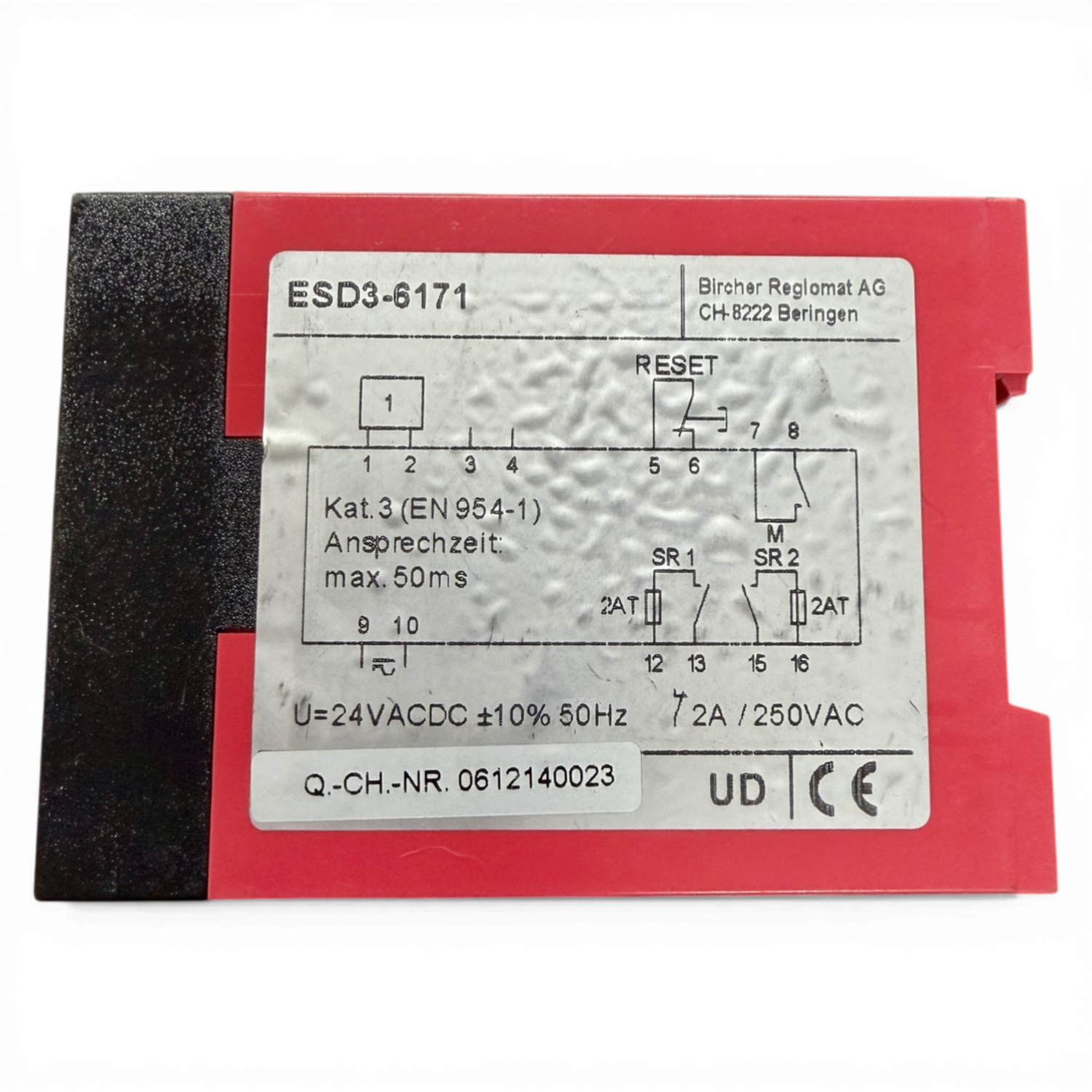

Der Schaltplan auf dem Typenschild zeigt folgende Klemmbelegung:

Klemmen 1–2 Eingangskanal 1 Erster Überwachungskanal (z. B. Schutztürkontakt)
Klemmen 3–4 Eingangskanal 2 Zweiter Überwachungskanal – redundant zu Kanal 1
Klemmen 5–6 RESET-Eingang Wiederanlauf-Überwachung; manueller oder automatischer RESET
Klemmen 7–8 RESET-Taster Externe Tasteranbindung für manuellen RESET-Befehl
Klemmen 9–10 Masse / Erde (PE) Schutzerde und Bezugspotenzial
Klemmen 12–13 (SR 1) Sicherheitsausgang 1 Schließer, 2 AT intern abgesichert, 2 A / 250 V AC
Klemmen 15–16 (SR 2) Sicherheitsausgang 2 Schließer mit Motorlast-Eignung (M), 2 AT intern abgesichert
Versorgung 24 V AC/DC ±10 % 50 Hz, Ansprechzeit max. 50 ms
Technische Daten
Hersteller Bircher Reglomat AG, CH-8222 Beringen
Modell ESD3-6171
Artikelnummer 6171
HOMAG Nummer 4-008-32-0967
Q.-CH.-NR. 0612140023
Versorgungsspannung 24 V AC/DC ±10 %, 50 Hz
Ansprechzeit max. 50 ms
Sicherheitskategorie Kategorie 3 (EN 954-1)
Schaltvermögen Ausgänge 2 A / 250 V AC (je Ausgang)
Interne Absicherung 2 AT (je Ausgang SR1 / SR2)
Sicherheitsausgänge 2 × Schließer (SR1: Kl. 12/13 · SR2: Kl. 15/16)
Eingang Kanal 1 Klemmen 1–2
Eingang Kanal 2 Klemmen 3–4
RESET-Eingang Klemmen 5–6 (manuell / automatisch)
RESET-Taster Klemmen 7–8
Masse / Erde Klemmen 9–10
Zulassungen CE, UD
Zustand Gebraucht · geprüft
Anwendungsbereiche
HOMAG Anlagen Holzbearbeitung Schutztürüberwachung Not-Aus-Kreise Lichtschranken Maschinensicherheit Industrieautomation Sicherheitstechnik
Artikelinformationen
ähnlich HOMAG Ersatzteil Nr. 4-008-32-0967
Gerätetyp Sicherheitsrelais für Maschinenschutzeinrichtungen
Zustand Gebraucht · geprüft

Die Bezeichnung „HOMAG“ und die HOMAG-Artikelnummer dienen ausschließlich der technischen Kompatibilitätsangabe. Es handelt sich um ein gebrauchtes Originalersatzteil. Marken- und Produktnamen Dritter sind Eigentum der jeweiligen Rechteinhaber. Vor dem Einbau ist der Schaltplan des Zielsystems zu prüfen – das Gerät ist ausschließlich für 24 V AC/DC geeignet. Abbildungen können vom Lieferumfang abweichen.
