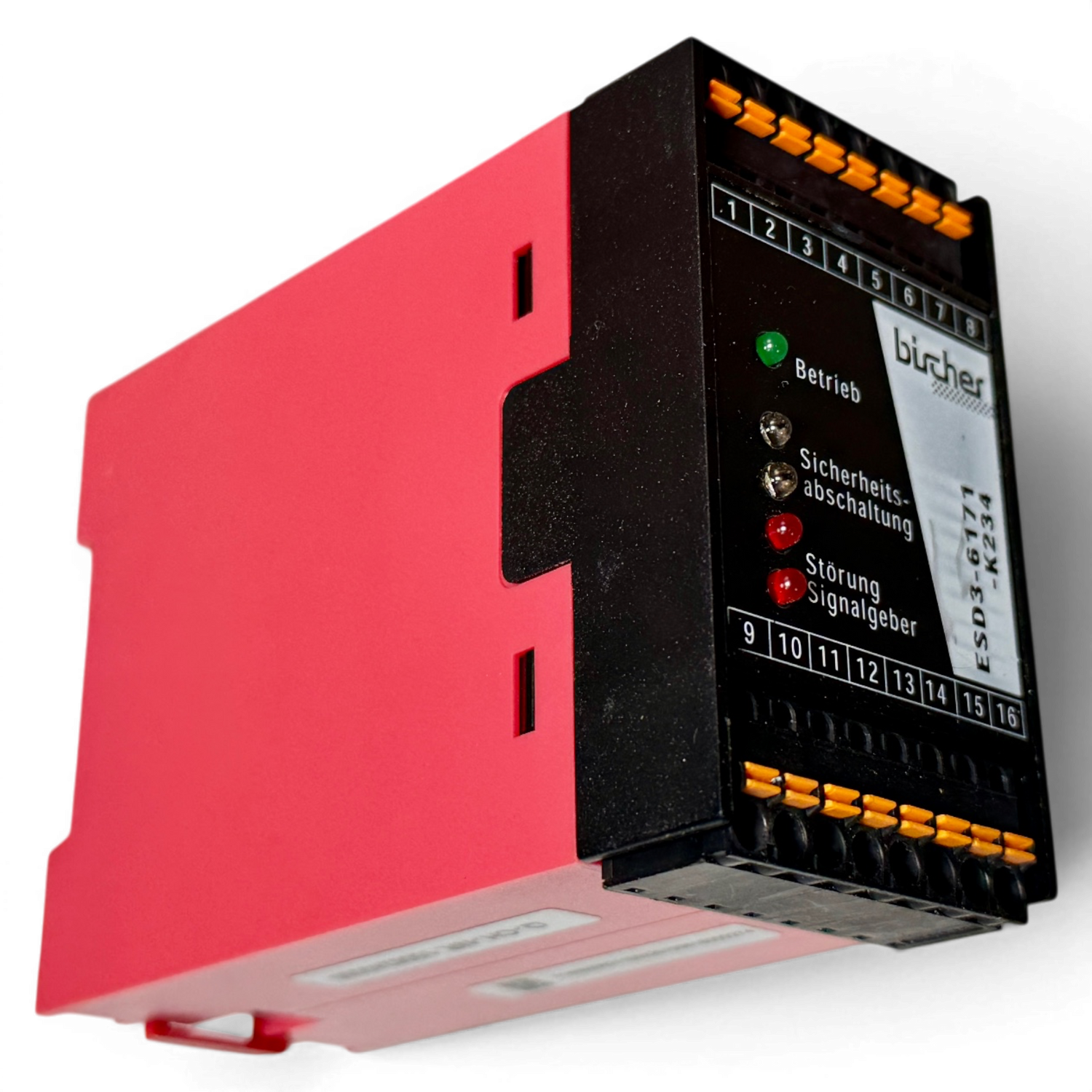

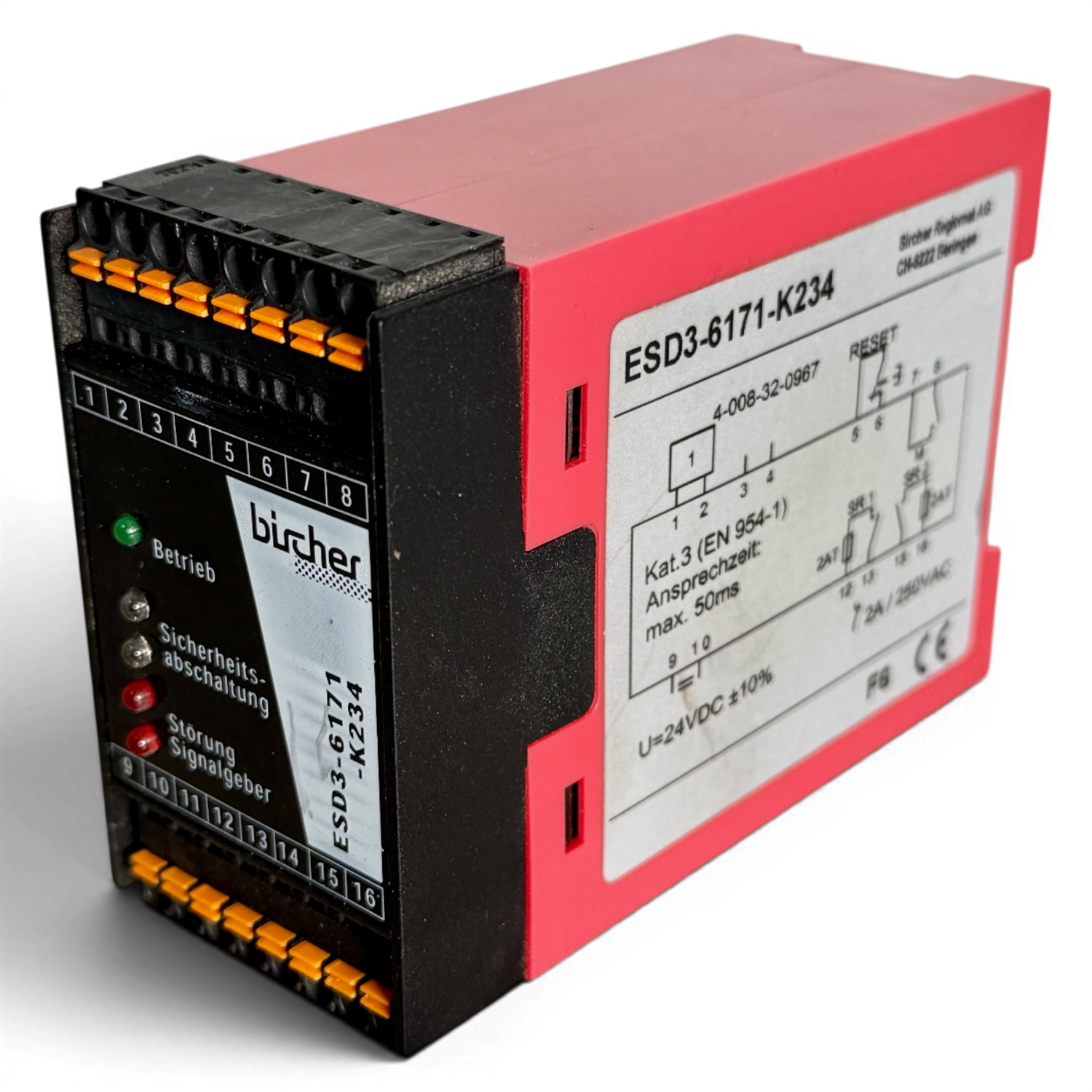

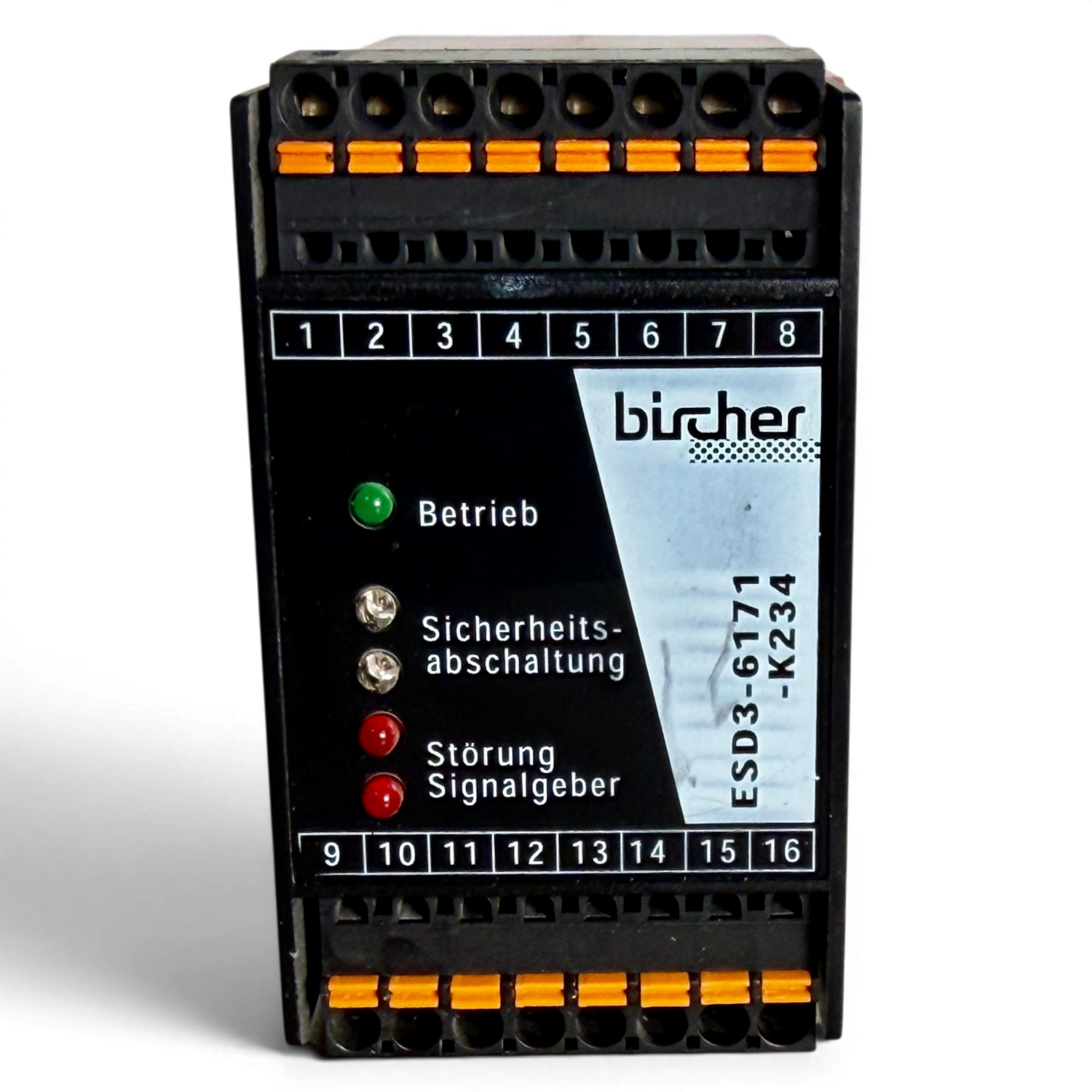

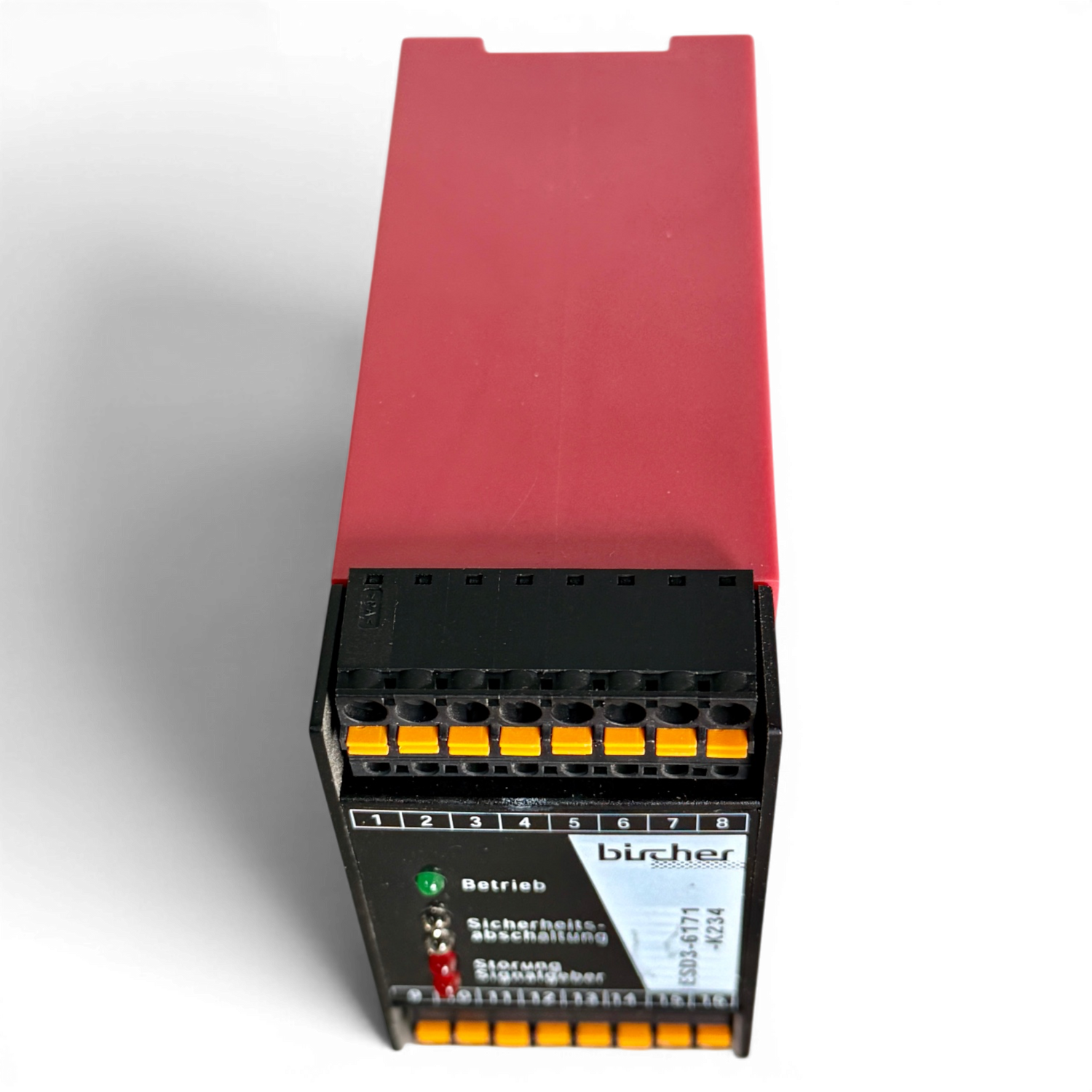

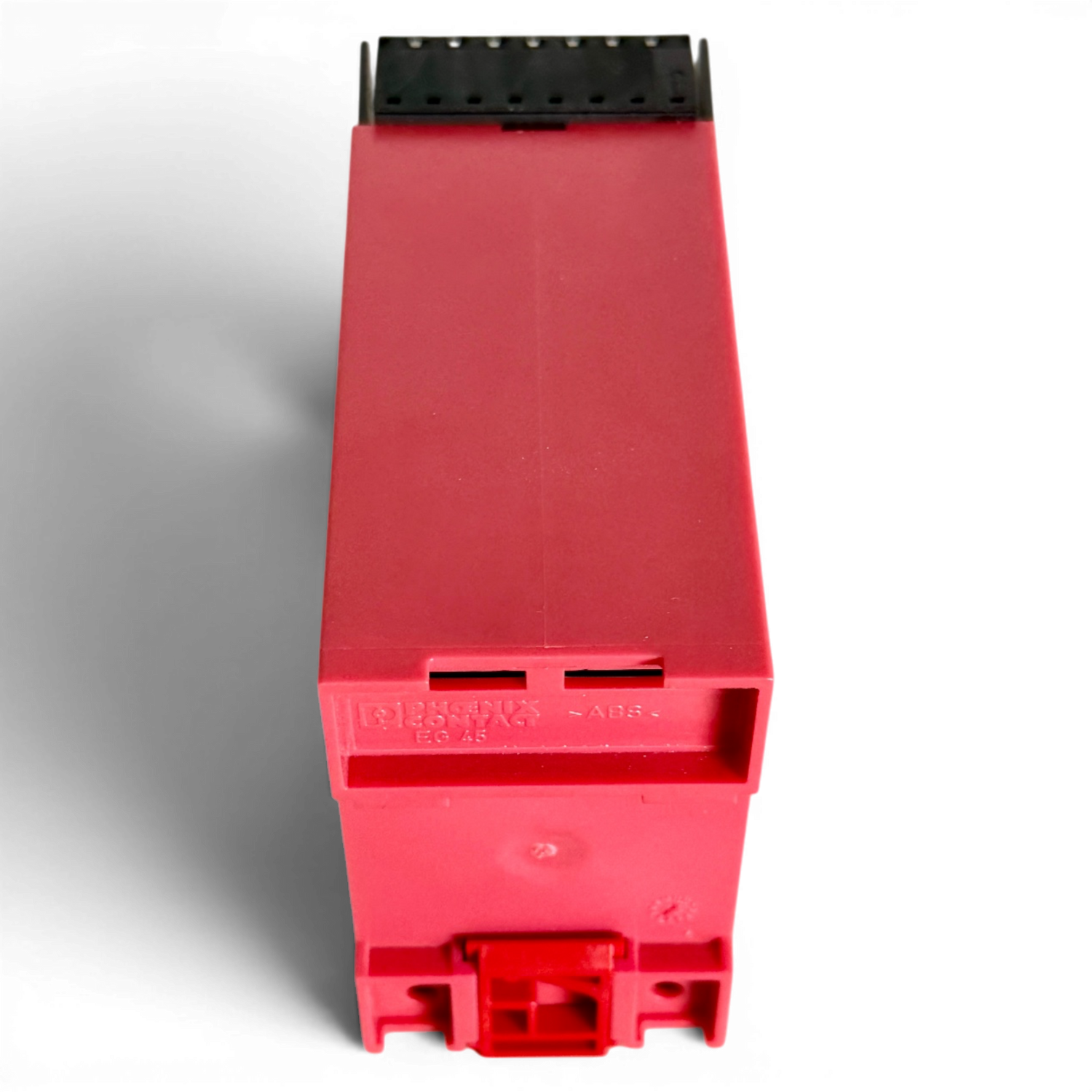

Bircher HOMAG Reglomat ESD3-6171-K234 – Sicherheitsschaltgerät für Schaltmatten
Typ ESD3-6171-K234 · HOMAG Art.-Nr. 4-008-32-0967 · Q.-CH.-NR. 1506240080 · 24 V DC · Kat. 3 EN 954-1
Das ESD3-6171-K234 ist das OEM-Schaltgerät von Bircher Reglomat, das HOMAG exklusiv unter der Ersatzteilnummer 4-008-32-0967 verbaut. Es überwacht Schaltmatten und Sicherheitskanten nach EN 1760-1/-2 in Bearbeitungszentren und Kantenleimmaschinen und ist direkter Stecker-für-Stecker-Ersatz ohne Programmieraufwand.
Das ESD3 wertet beide Eingangskanäle (Pin 1–4) redundant aus. Wird die Schaltmatte betreten oder ein Kabelbruch erkannt, fallen beide Sicherheitsrelais SR1 und SR2 innerhalb von < 50 ms ab und schalten den Antrieb spannungslos. Der nichtsicherheitsrelevante Meldekontakt M (Pin 7–8) signalisiert den Zustand an die SPS. Nach Verlassen der Gefahrenzone ist ein manueller Reset (Pin 5–6, ≥ 1 Sek.) erforderlich, bevor die Maschine wieder anlaufen kann.
Das Gerät entspricht der Sicherheitskategorie 3 nach EN 954-1 sowie Performance Level e nach EN ISO 13849-1, sofern die Antriebe direkt angeschlossen werden. Die Variante K234 ist eine HOMAG-spezifische Anpassung (Selbsthaltungsfunktion / Reset-Logik) und ersetzt den Vorgänger ESD3-K167 (abgekündigt).
Hinweis: Gebrauchtes Gerät aus HOMAG-Schaltschrankdemontage, Qualitätsprüfsiegel Q.-CH.-NR. 1506240080 vorhanden. Anschlussbelegung und Kompatibilität vor Einbau anhand des maschinenspezifischen Schaltplans prüfen. Die K234-Sonderversion ist nicht universell mit anderen ESD3-Varianten ohne vorherige Schaltplanprüfung austauschbar.
| Hersteller | Bircher Reglomat AG, CH-8222 Beringen |
| Typ | ESD3-6171-K234 |
| HOMAG Art.-Nr. | 4-008-32-0967 |
| Q.-CH.-Nr. (Seriennr.) | 1506240080 |
| Versorgungsspannung | 24 VDC ± 10 % |
| Stromaufnahme | 115 mA |
| Ansprechzeit | < 50 ms |
| Sicherheitsausgänge | 2× 2 A / 250 VAC (SR1: Pin 12–13 · SR2: Pin 15–16), je mit 2 AT-Sicherung |
| Meldekontakt M | Pin 7–8, potenzialfrei, kein Sicherheitskontakt |
| Sicherheitskategorie | Kat. 3 EN 954-1 / PL e EN ISO 13849-1 |
| Eingangskanäle | Zweikanalig, redundante Auswertung – Pin 1–4 |
| Reset-Eingang | Pin 5–6, extern, manuelle Betätigung ≥ 1 Sek. |
| Versorgung | Pin 9–10 |
| Schutzart | IP20 |
| Abmessungen | 22,5 × 99 × 114,5 mm |
| Gewicht | ca. 366 g |
| Normen | CE, Maschinenrichtlinie 2006/42/EG, EN 1760-1/-2 |
| Lieferumfang | 1× Schaltgerät ESD3-6171-K234 inkl. aufgesteckter Klemmleiste (orange) |
| Zustand | Gebraucht – Geprüft |
| Pin 1 – 4 | Sicherheitseingang zweikanalig (Schaltmatte / Sicherheitskante) |
| Pin 5 – 6 | RESET – externe Quittierungstaste (≥ 1 Sek.) |
| Pin 7 – 8 | Meldekontakt M – Statusinformation an SPS (kein Sicherheitskontakt) |
| Pin 9 – 10 | Versorgungsspannung 24 VDC ± 10 % |
| Pin 11 – 14 | nicht belegt / intern |
| Pin 12 – 13 | Sicherheitsausgang SR1 (2 A / 250 VAC) |
| Pin 15 – 16 | Sicherheitsausgang SR2 (2 A / 250 VAC) |

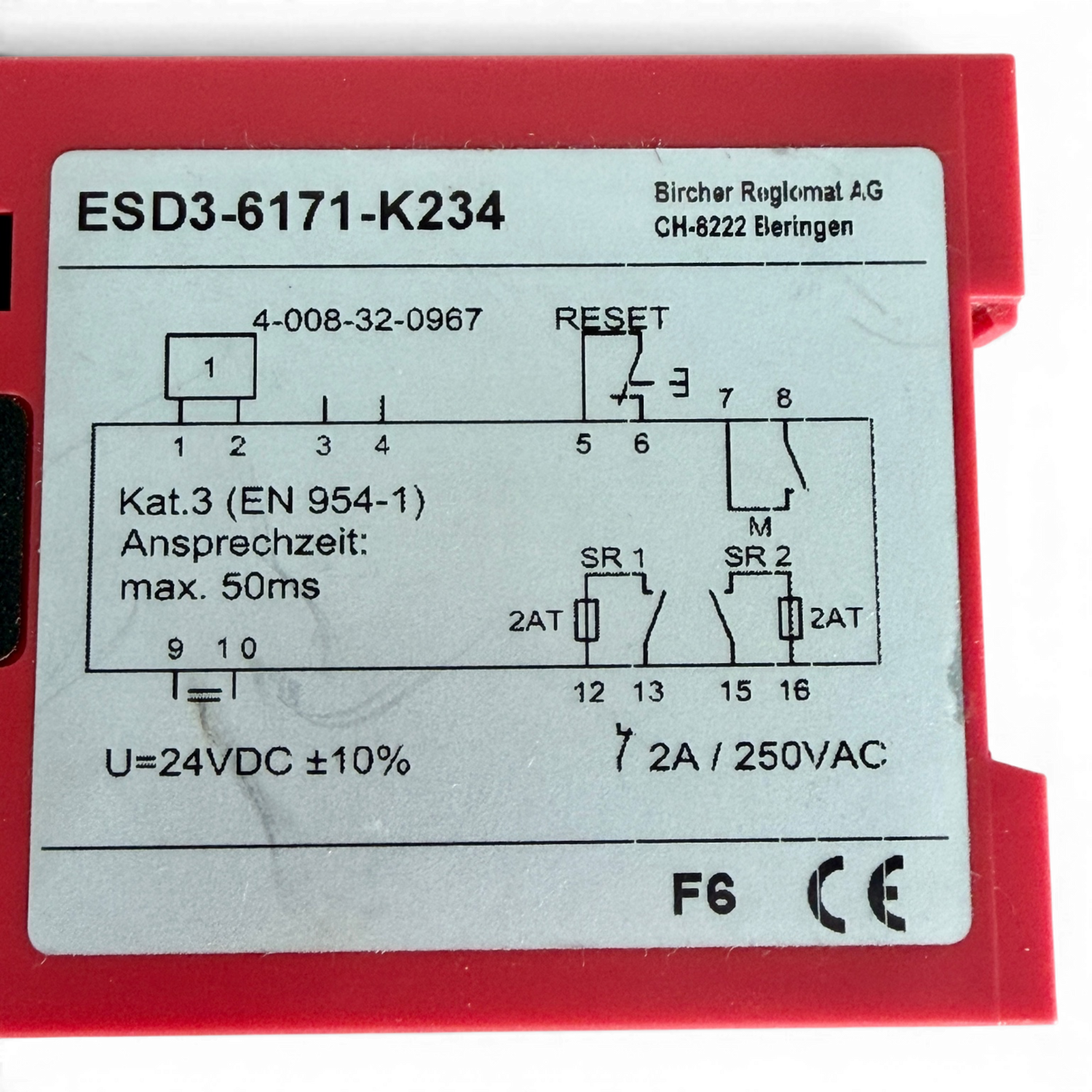

Schaltschema siehe Typenschild (abgedruckt auf der Rückseite des Geräts). Sicherungsersatz: 2 AT 5×20 mm je SR-Kanal.
▶ K234 ist eine HOMAG-OEM-Sonderversion – Sie ersetzt direkt die HOMAG-Ersatzteilnummer 4-008-32-0967. Für andere Maschinen unbedingt Schaltplan prüfen; nicht universell mit Standard-ESD3 austauschbar.
▶ Meldekontakt M (Pin 7–8) ist kein Sicherheitskontakt – darf nicht zur Sicherheitsabschaltung genutzt werden; ausschließlich Informationsübertragung an die Steuerung.
▶ Maximale Sensorlänge 50 m – bei nur einem aktiven Eingangskanal muss Kanal 2 mit dem mitgelieferten 8,2 kΩ-Widerstand gebrückt werden, sonst Fehlermeldung.
▶ Versorgung ausschließlich 24 VDC – keine Netzspannung (230 V AC) anschließen.
| Hersteller | Bircher Reglomat AG |
| Geräteart | Sicherheitsschaltgerät für Schaltmatten / Sicherheitskanten |
| OEM für | HOMAG Group (Art.-Nr. 4-008-32-0967) |
| Seriennummer | Q.-CH.-NR. 1506240080 |
| Ersetzt Vorgänger | ESD3-K167 (abgekündigt) |
| Zustand | Gebraucht – geprüft |
-
