BIRCHER | SKU: 300- 0708020011

Bircher Reglomat Sicherheitsrelais ESD3-K167 – Art.-Nr. K167 | Art.-Nr.: K167 | Modell: ESD3-K167 | HOMAG-Nr.: 4-008-32-0967 | Garantie: 14 Monate | Überholungszeit: 1–2 Wochen

Name: Bircher Reglomat Sicherheitsrelais ESD3-K167 – Art.-Nr. K167 | Art.-Nr.: K167 | Modell: ESD3-K167 | HOMAG-Nr.: 4-008-32-0967 | Garantie: 14 Monate | Überholungszeit: 1–2 Wochen
Brand: BIRCHER
SKU: 300- 0708020011
Price: 797.00 EUR
Availability: InStock

€797,00 EUR

Abholung bei Wiesengrund 7 verfügbar

Gewöhnlich fertig in 4 Stunden

Geprüfte Artikel

Unsere geprüften Artikel auf www.sondermann.org stehen für höchste Qualität und Zuverlässigkeit. Jeder Artikel wird sorgfältig überprüft, um sicherzustellen, dass er unseren hohen Standards entspricht. So können Sie sich darauf verlassen, dass Sie bei uns nur einwandfreie Produkte erhalten, die den höchsten Ansprüchen gerecht werden. Vertrauen Sie auf geprüfte Qualität!

Preis-Leistungs-Verhältnis

Gebrauchte Ersatzteile sind nicht nur deutlich günstiger als Neuteile, sondern bieten bei sorgfältiger Prüfung und Aufarbeitung eine nahezu gleichwertige Leistung. So sparen Sie Kosten, ohne an Qualität einzubüße

Lieferung und Versand

Wir garantieren einen schnellen und zuverlässigen Versand, damit Ihre Maschine so schnell wie möglich wieder einsatzbereit ist. Dank unserer effizienten Logistikpartner und umfassenden Lagerbestände sind die meisten Artikel sofort verfügbar und werden innerhalb kürzester Zeit versandt. Bei Bestellungen über 500 € ist der Versand zudem kostenlos, sodass Sie nicht nur Zeit, sondern auch Kosten sparen.

Art.-Nr.: K167 | Modell: ESD3-K167 | HOMAG-Nr.: 4-008-32-0967 | Garantie: 14 Monate | Überholungszeit: 1–2 Wochen

Was ist dieser Service?

Haben Sie ein defektes, ausgefallenes oder verschlissenes Bircher ESD3-K167 (HOMAG-Nr. 4-008-32-0967) in Ihrer Anlage? Schicken Sie uns Ihr Gerät ein — wir überholen es fachgerecht und senden es Ihnen betriebsbereit und mit 14 Monaten Garantie zurück.

Bei der Überholung werden sämtliche Verschleißteile erneuert und defekte Komponenten ausgetauscht. Lediglich das Gehäuse bleibt Ihr eigenes gebrauchtes Gerät — alle funktionsrelevanten Bauteile sind nach der Überholung neu. Die Überholungszeit beträgt in der Regel 1–2 Wochen.

So funktioniert der Einsende-Service

Bestellung aufgeben

Bestellen Sie diesen Service im Shop. Sie erhalten eine Bestätigung mit unserer Einsende-Adresse.

Ihr Gerät einsenden

Verpacken Sie Ihr Relais sicher und senden Sie es mit Ihrer Bestellnummer sowie einer kurzen Fehlerbeschreibung an uns — das beschleunigt die Diagnose.

Überholung in 1–2 Wochen

Wir erneuern alle Verschleißteile, tauschen defekte Komponenten aus und führen eine vollständige elektrische Funktionsprüfung durch.

Ihr Gerät kommt betriebsbereit zurück

Sie erhalten Ihr überholtes Relais sicher verpackt zurück — mit 14 Monaten Garantie und sofort einsatzbereit.

Was wir bei der Überholung machen

▶ Alle Verschleißteile erneuert — Kontakte, Schaltelemente und mechanisch beanspruchte Bauteile
▶ Defekte Komponenten ausgetauscht — vollständige Bauteilprüfung und Erneuerung
▶ Nur das Gehäuse bleibt Ihr eigenes — alle Funktionsteile sind danach neu
▶ Vollständige elektrische Funktionsprüfung aller Ein- und Ausgänge sowie Ansprechzeit
▶ 14 Monate Garantie auf das überholte Gerät ab Rücksendung

Produkteigenschaften & Vorteile

✔ 14 Monate Garantie — volle Garantie auf das überholte Gerät
✔ Alle Verschleißteile erneuert — nur das Gehäuse bleibt, alle Funktionsteile sind neu
✔ Zweikanalige Überwachung — Pins 1–4, redundanter Aufbau für maximale Ausfallsicherheit
✔ Sicherheitskategorie 3 (EN 954-1) — erfüllt die europäische Maschinensicherheitsnorm
✔ Ansprechzeit max. 50 ms — schnelle, präzise Reaktion auf sicherheitskritische Signale
✔ Flexible Versorgungsspannung — 24 V ACDC ±10 %, 50 Hz
✔ 2 Sicherheitsausgänge SR1 + SR2 — SR2 mit integriertem Meldekontakt (M)
✔ Original HOMAG-Ersatzteil — HOMAG-Nr. 4-008-32-0967

Technische Daten

Modell (Hersteller)	ESD3-K167 · Bircher AG, CH-8222 Beringen
HOMAG-Artikelnummer	4-008-32-0967
Versorgungsspannung	24 V ACDC ±10 %, 50 Hz
Ansprechzeit	max. 50 ms
Sicherheitsausgänge	2A / 250 VAC — SR1 (12–13) + SR2 (15–16), je 2AT
Sicherheitskategorie	Kategorie 3 gemäß EN 954-1
Gehäuse / Gewicht	Robustes Industrie-Kunststoffgehäuse · ca. 250 g
Garantie	14 Monate ab Rücksendung

Anschlussbelegung (Pinbelegung)

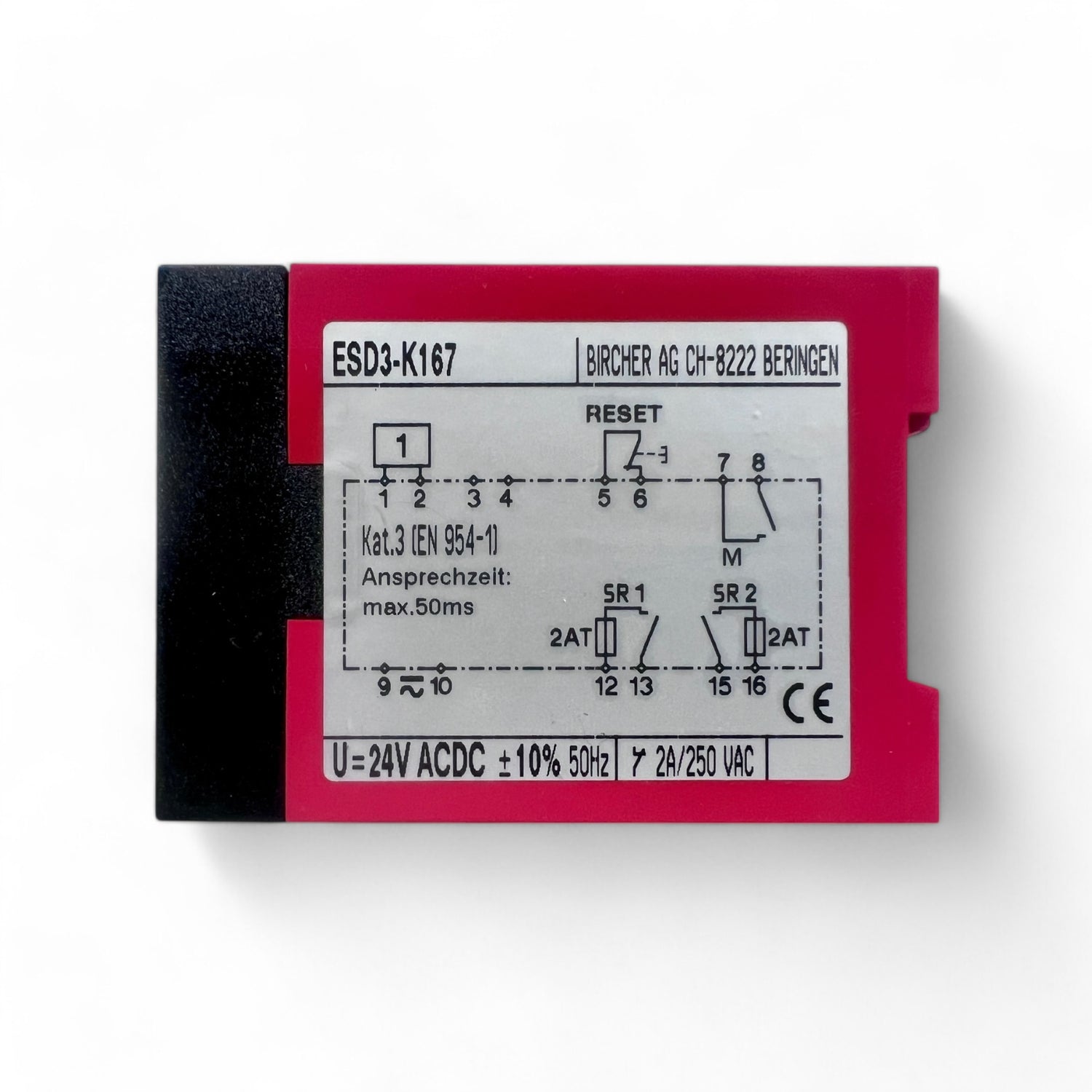

Direkt vom Typenschild. Bitte vor dem Wiedereinbau mit dem Schaltplan Ihrer Maschine abgleichen.

Pins	Funktion	Bedeutung
1 – 4	Sicherheitseingang	Zweikanalig — Schutztür, Not-Aus oder Lichtschranke
5 – 6	Reset	Wiedereinschalten nach Sicherheitsauslösung
7 – 8	Meldekontakt (M)	Statusrückmeldung an Maschinensteuerung — integriert in SR2
9 – 10	Versorgungsspannung	24 V ACDC ±10 % anschließen
12 – 13	Sicherheitsausgang SR1	Schaltet Maschinenkreis 1 ab — 2A / 250 VAC, 2AT
15 – 16	Sicherheitsausgang SR2 + M	Schaltet Maschinenkreis 2 ab — 2A / 250 VAC, 2AT · mit Meldekontakt M (7–8)

Lieferumfang

✔ Überholung Ihres eingesendeten Bircher ESD3-K167 — alle Verschleißteile erneuert
✔ 14 Monate Garantie auf das überholte Gerät ab Rücksendung
✔ Rücksendung sicher verpackt — betriebsbereit und sofort einsatzfähig

⚠ Wichtig vor dem Wiedereinbau — bitte lesen

▶ Schaltplan und Pinbelegung vor dem Einbau prüfen — besonders die SR2/M-Verschaltung
▶ Nur mit 24 V ACDC ±10 % betreiben — keine höhere Spannung anschließen
▶ Einbau nur durch qualifiziertes Fachpersonal
▶ Bei Fragen vor oder nach der Einsensung stehen wir Ihnen jederzeit zur Verfügung
