B&R Relais Ausgangsmodul MDA163-0 für Holzma Homag Weeke Art.-Nr. MDA163-0

B&R Relais Ausgangsmodul MDA163-0 für Holzma Homag Weeke Art.-Nr. MDA163-0

Art.-Nr.: MDA163-0

Hersteller: B&R Bernecker & Rainer

Bezeichnung: Relais Ausgangsmodul Maestro System

Revision: Rev. 00.00

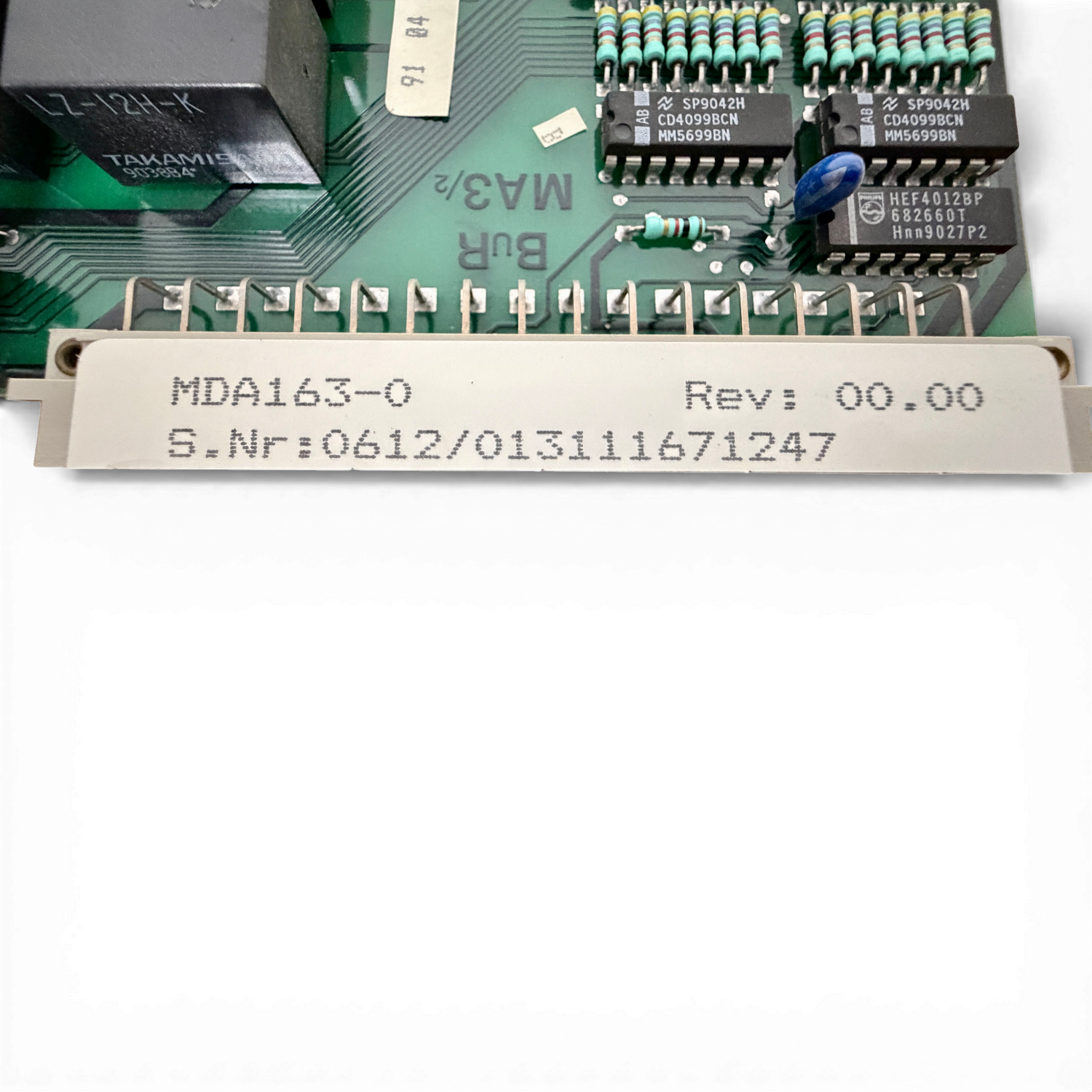

Seriennummer: S.Nr. 0612 / 013111671247

Frontkennung: A 163

Systemplattform: B&R Maestro

Beschreibung

Bei diesem Artikel handelt es sich um ein originales B&R Maestro Relais Ausgangsmodul MDA163-0, ausgeführt als industrielles Steckmodul für zentrale Steuerungssysteme. Das Modul ist als mehrkanalige Relaiskarte aufgebaut und dient zur galvanisch getrennten Ansteuerung externer Verbraucher über Relaiskontakte.

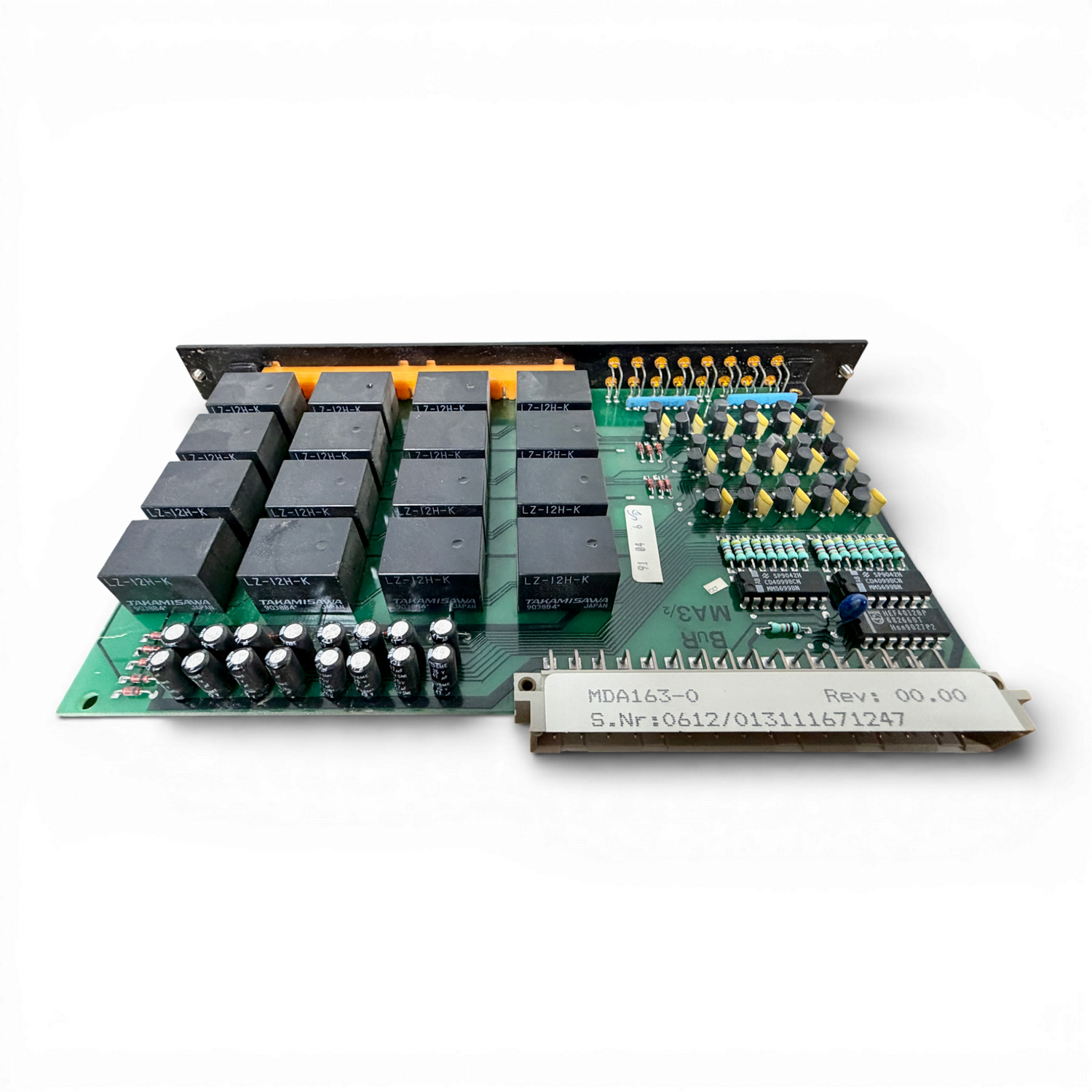

Auf der Leiterplatte sind hochwertige Industrie Relais des Herstellers Takamisawa verbaut. Es handelt sich um den Typ LZ-12H-K, der für eine Steuerspannung von 12 V DC ausgelegt ist. Diese Relais werden typischerweise zur Schaltung von Ventilen, Schützen, Magneten, Motorfreigaben oder anderen industriellen Aktoren eingesetzt.

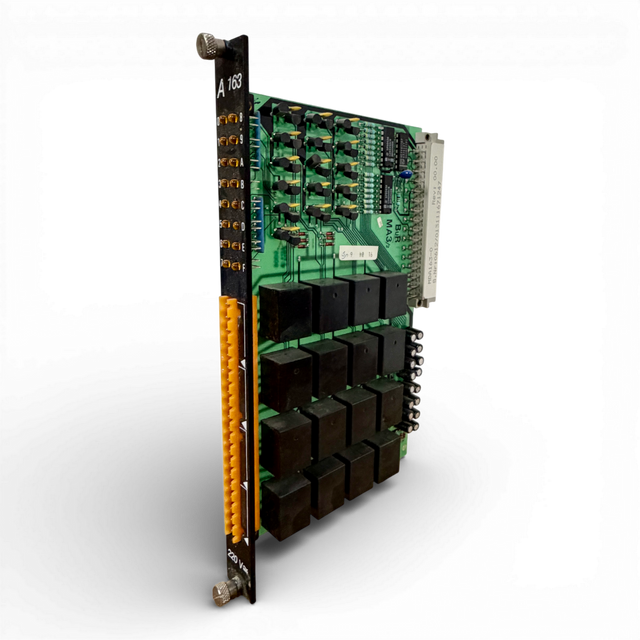

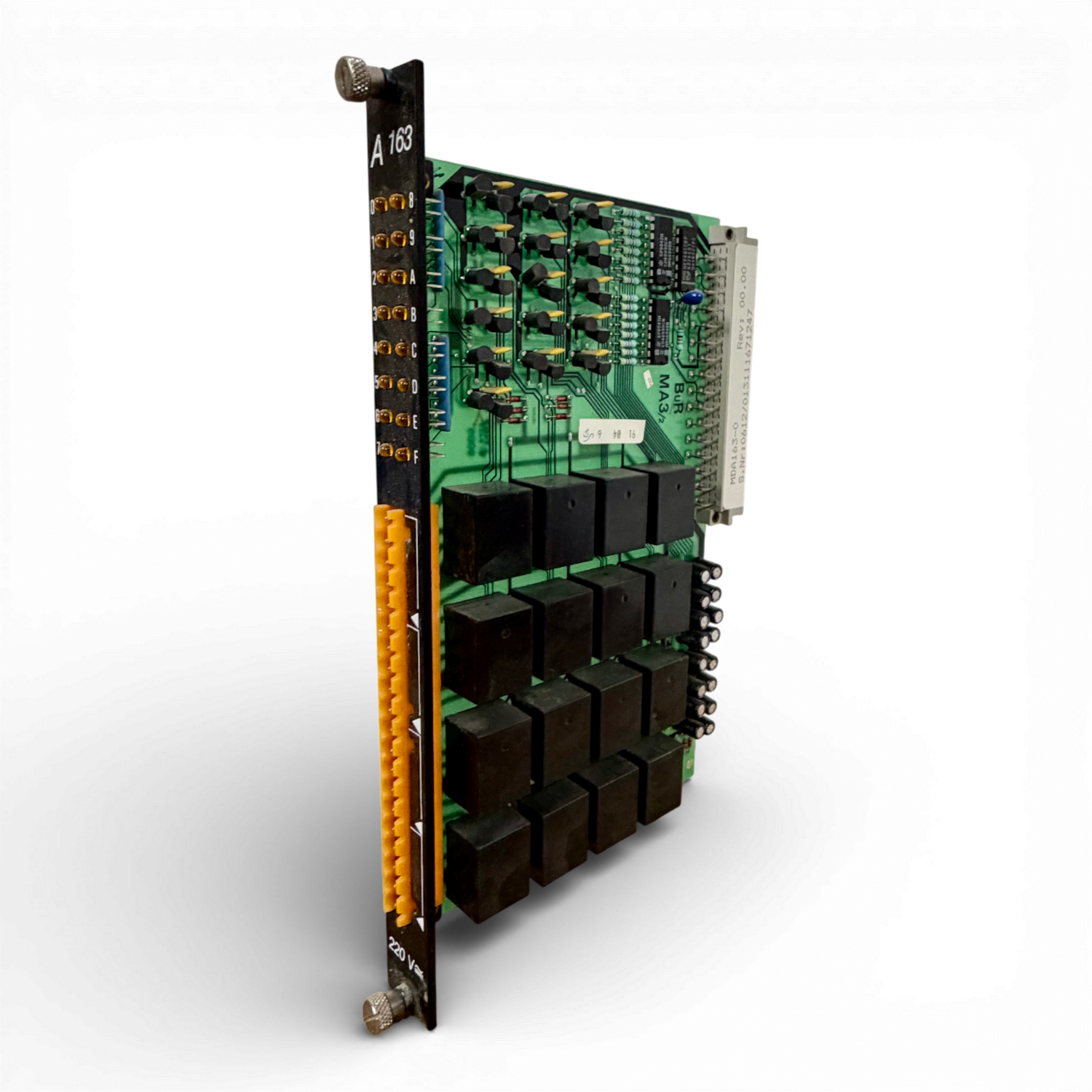

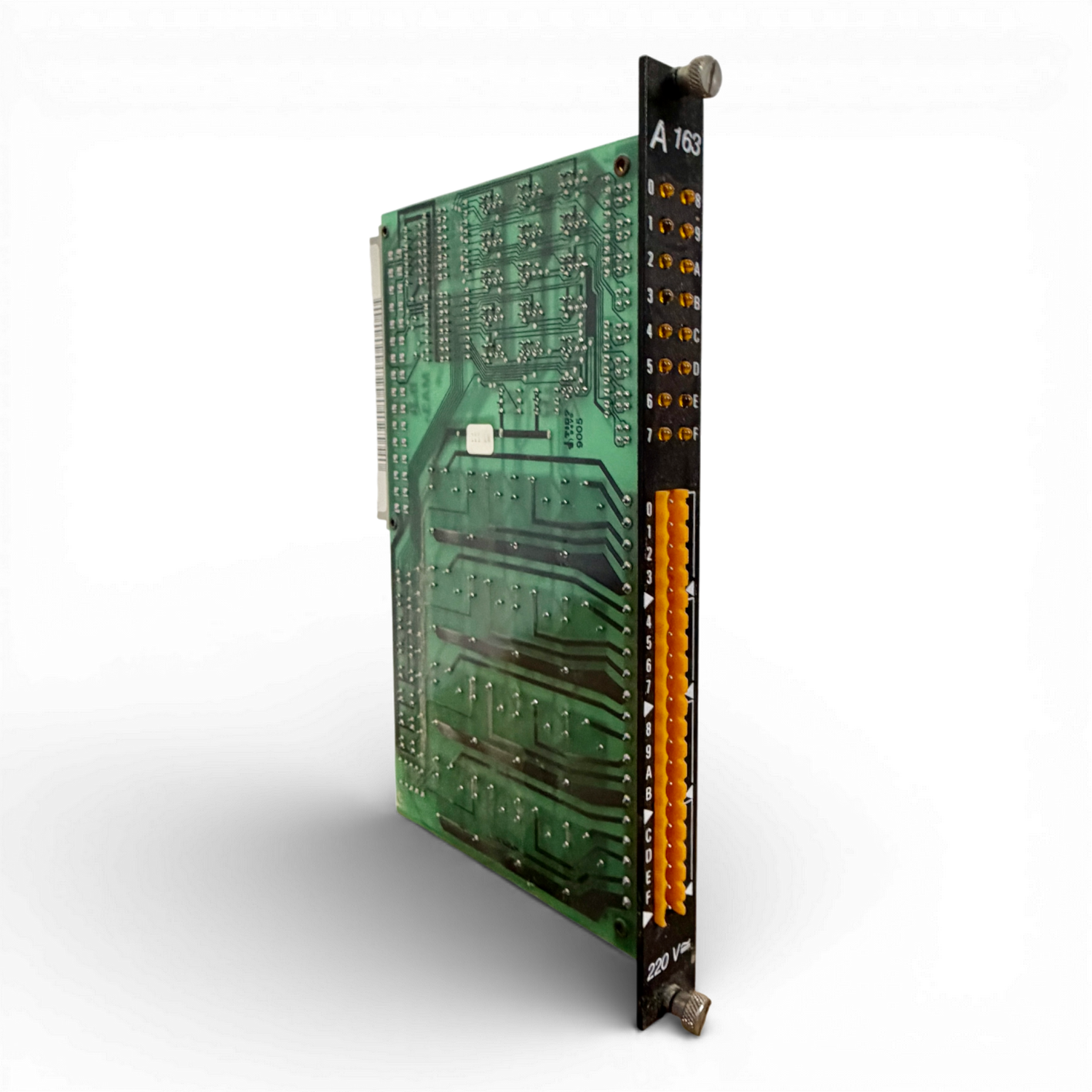

Die Frontplatte ist mit LED Statusanzeigen pro Kanal ausgestattet, wodurch der jeweilige Schaltzustand direkt sichtbar ist. Zusätzlich ist eine nummerierte Steckleiste vorhanden, die eine eindeutige Kanalzuordnung ermöglicht und den Anschluss externer Komponenten erleichtert.

Das Modul ist für den Einsatz in B&R Maestro Backplane Systemen konzipiert und wird unter anderem in CNC Steuerungen von Holzma, Homag und Weeke verwendet.

Technische Daten

System B&R Maestro

Modultyp Relais Ausgangsmodul

Ausgangsart potenzialfreie Relaiskontakte

Kanäle mehrkanalig

Relaistyp Takamisawa LZ-12H-K

Relaisspannung 12 V DC

Schaltart elektromechanisch

Diagnose LED Anzeige je Kanal

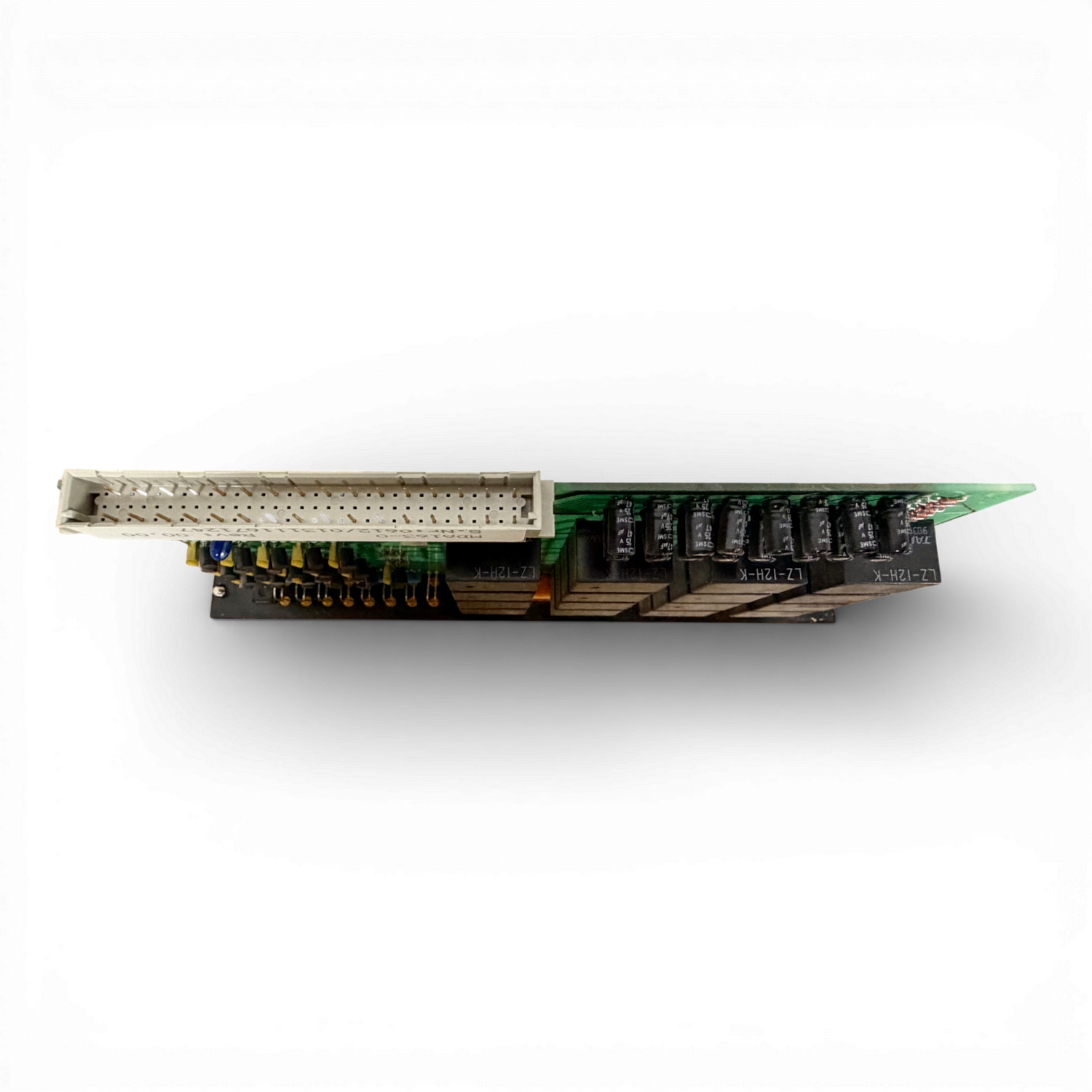

Anschluss Backplane Steckverbinder

Bauform Einschubmodul mit Frontplatte

Abmessungen

Tiefe ca. 120 mm

Höhe ca. 200 mm

Länge ca. 220 mm

Technischer Einsatzzweck

Das B&R MDA163-0 wird als zentrales Ausgangsmodul in industriellen Steuerungen eingesetzt. Es übernimmt die zuverlässige Schaltung von Lastkreisen und dient als Schnittstelle zwischen Steuerlogik und Feldkomponenten. Durch den Einsatz von Relais eignet sich das Modul besonders für Anwendungen mit galvanischer Trennung oder höheren Schaltspannungen.

Typische Einsatzbereiche sind CNC Holzbearbeitungsmaschinen, industrielle Automatisierungssysteme sowie Maschinensteuerungen von Holzma, Homag und Weeke.

Zustand

Gebraucht aus Industrieumgebung.

Optische Gebrauchsspuren altersbedingt vorhanden.

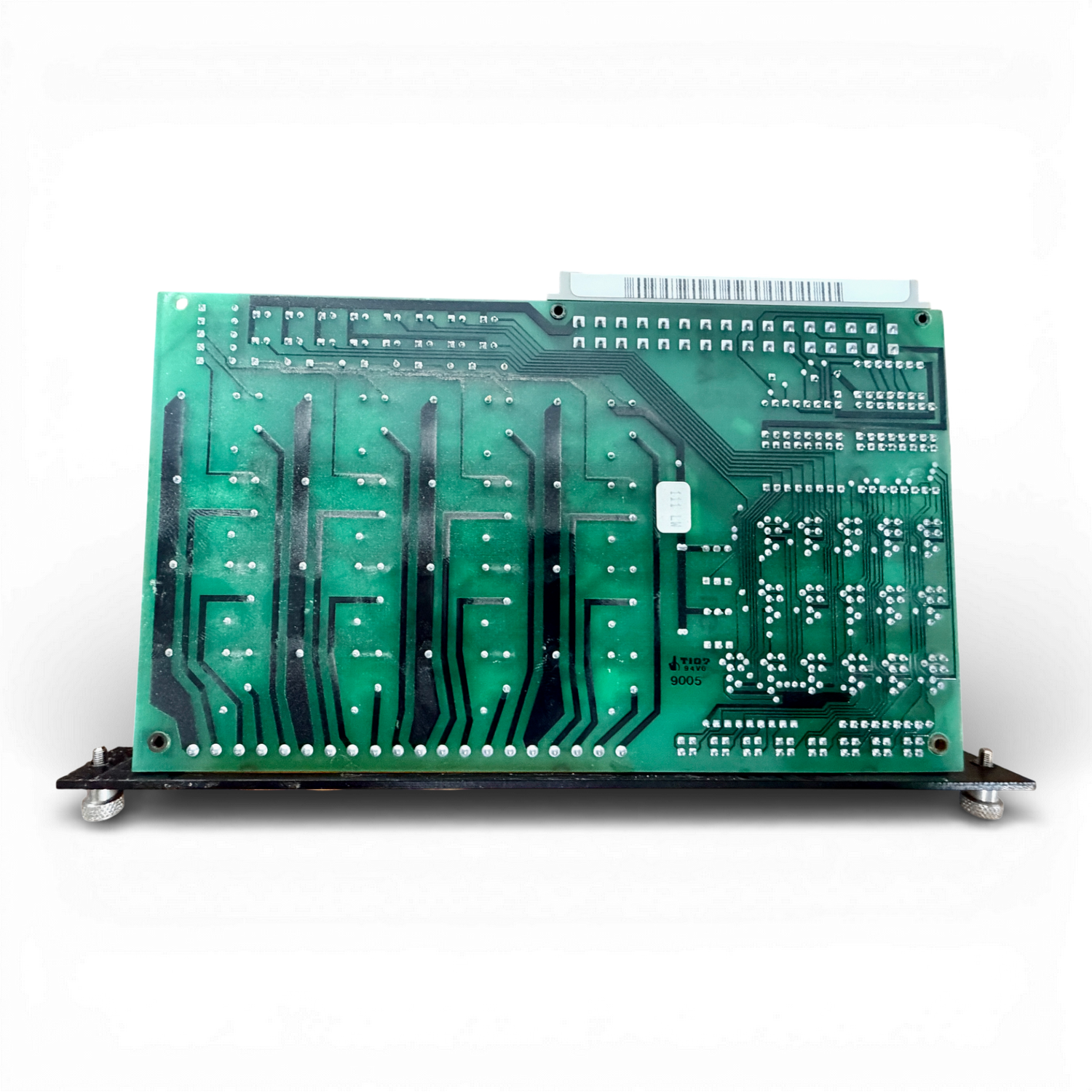

Keine sichtbaren Beschädigungen an Leiterplatte, Relais oder Steckkontakten.

Lieferumfang gemäß Abbildung.
