SIEMENS Servoantrieb mit Getriebe – 1FT5046-1AF71-1BG0 + Pfitzer & Partner FPL 11-2 SK + Siemens 6FX2001-2GB50 C-Achse IMA Art.-Nr. 1FT5046-1AF71-1BG0

SIEMENS Servoantrieb mit Getriebe – 1FT5046-1AF71-1BG0 + Pfitzer & Partner FPL 11-2 SK + Siemens 6FX2001-2GB50

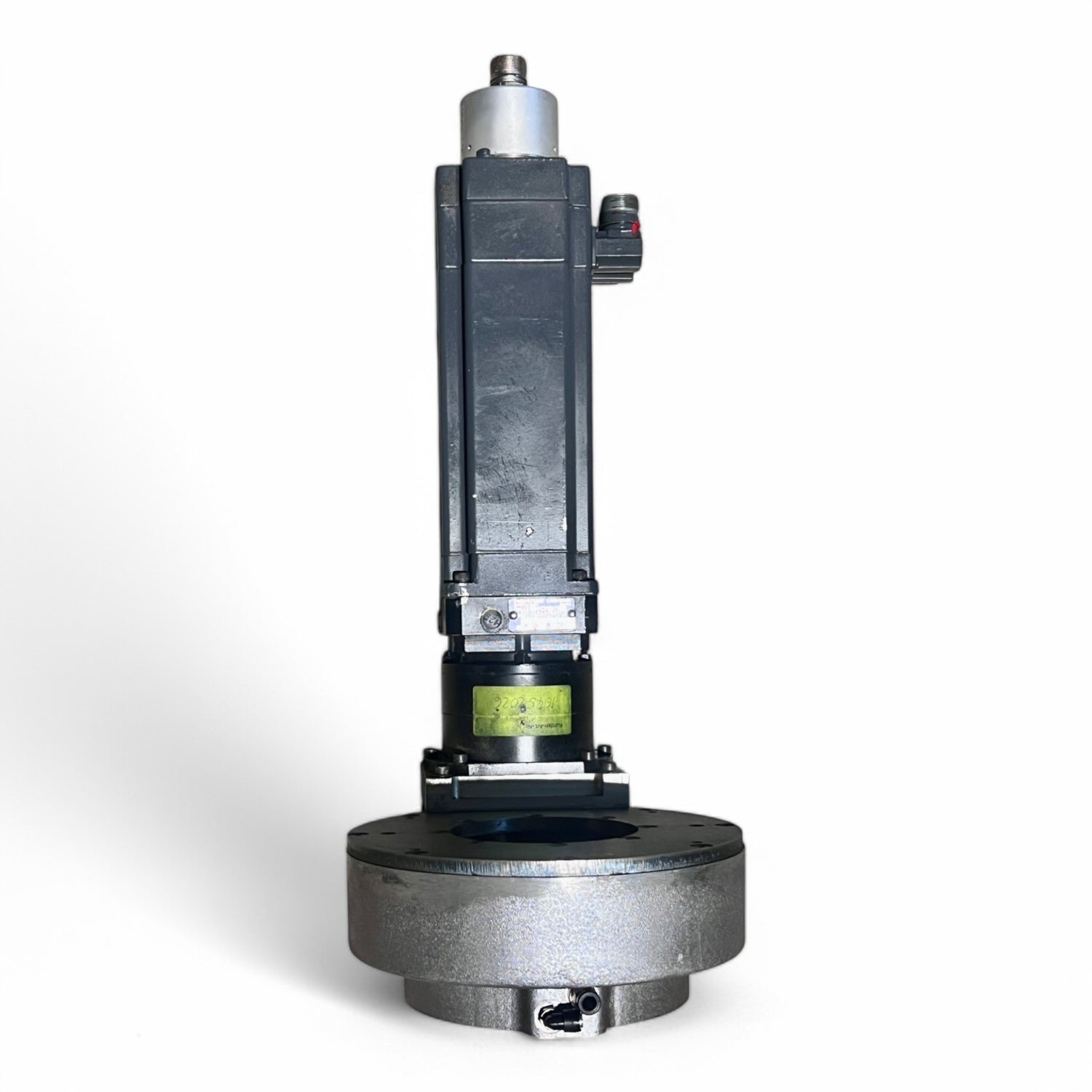

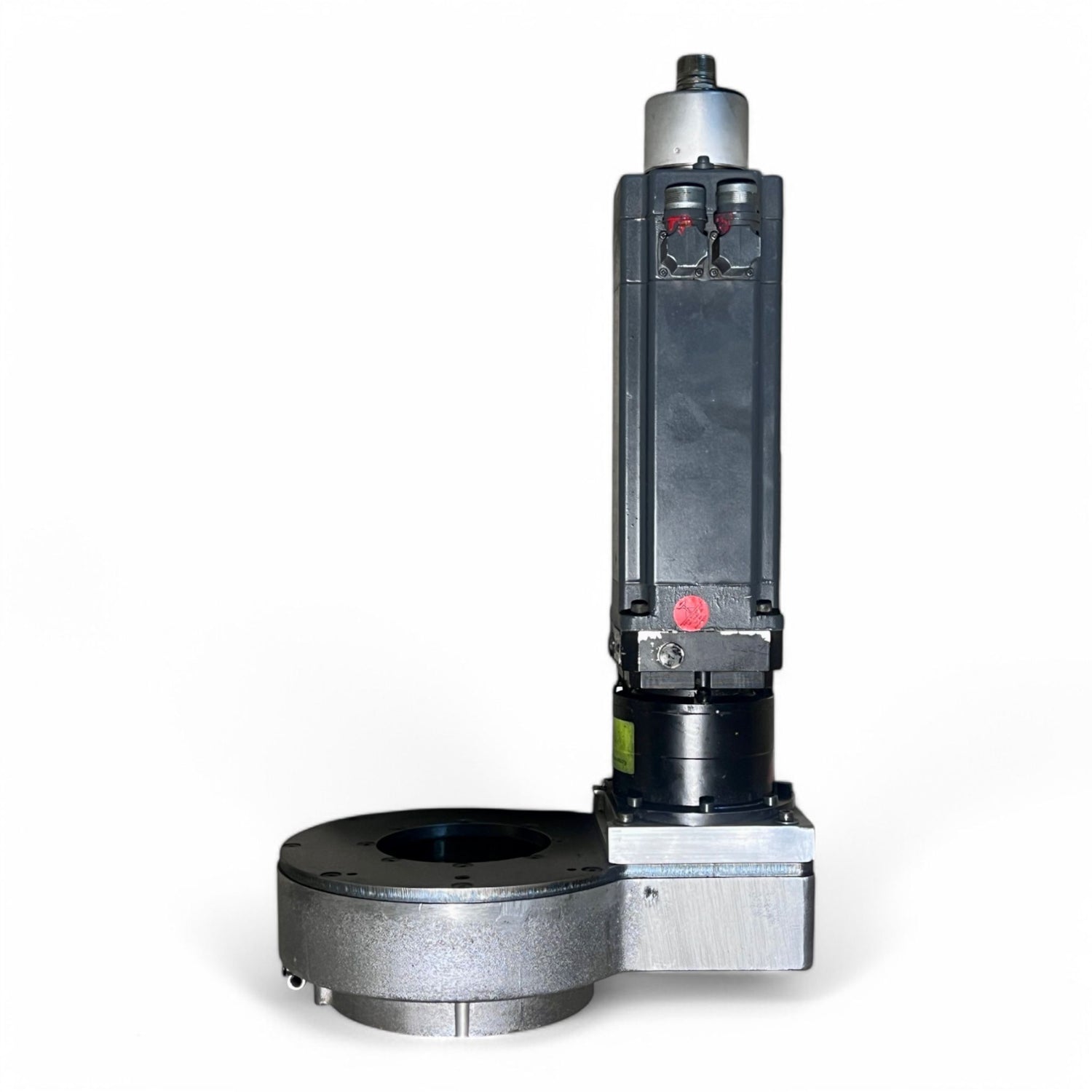

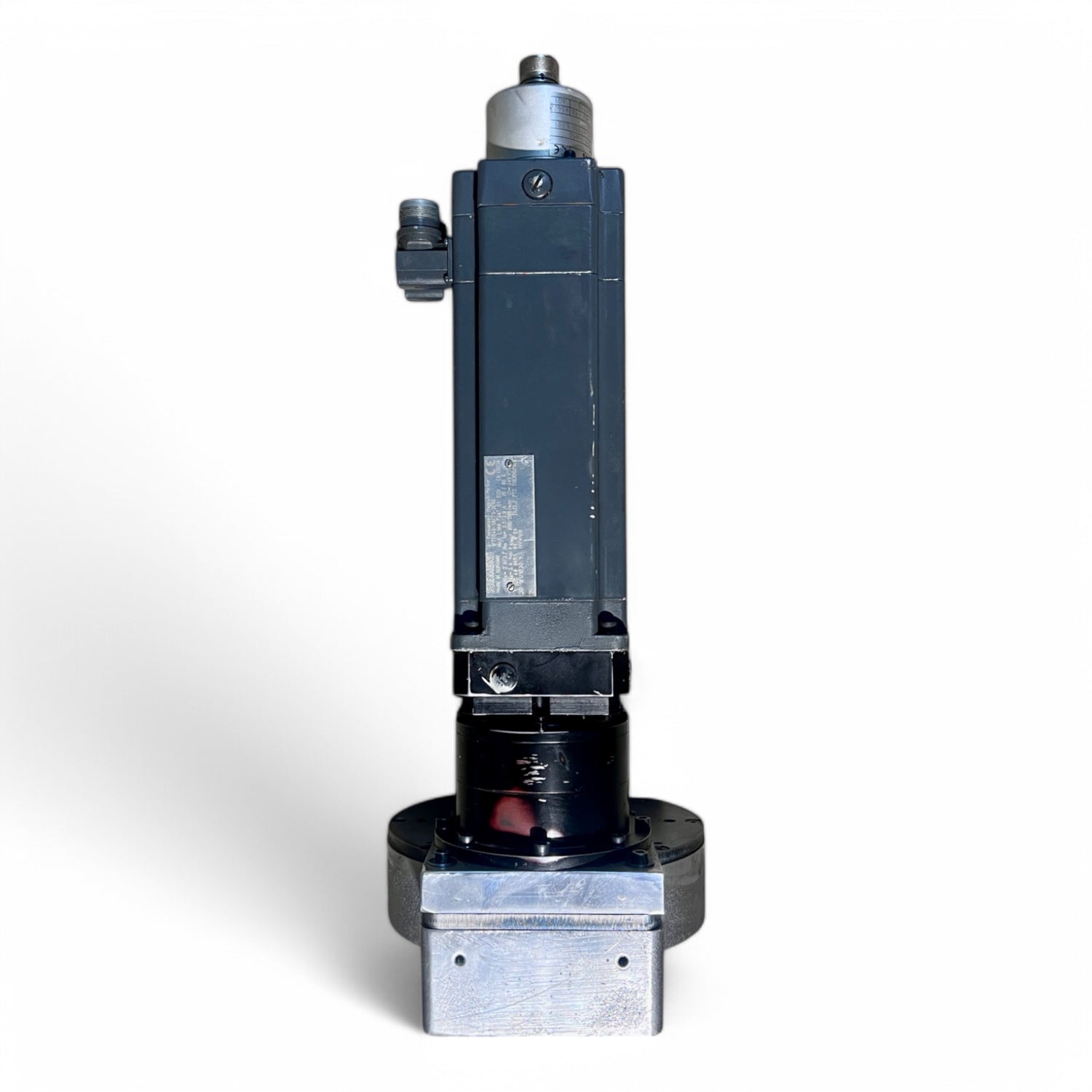

Dieses hochwertige Antriebspaketfür eine C Achse IMA ( OMLAT Spindel ) besteht aus:

• SIEMENS Permanent-Magnet-Motor 1FT5046-1AF71-1BG0

• Pfitzer & Partner Getriebe FPL 11-2 SK

• Siemens Winkel-Schrittgeber 6FX2001-2GB50

Es eignet sich besonders für den Einsatz in CNC-Bearbeitungszentren und ist ideal zur Steuerung der C- und W-Achse in IMA-Maschinen.

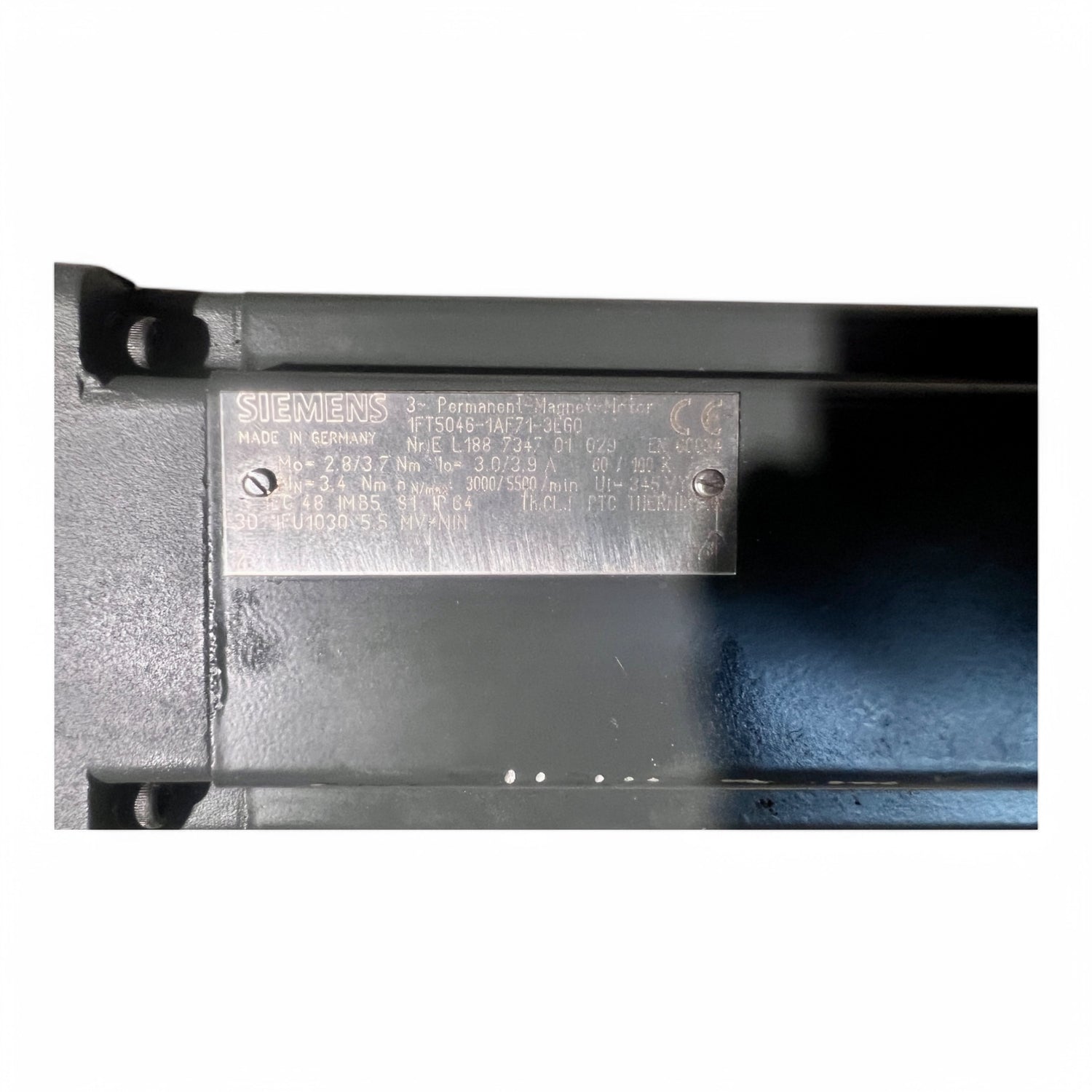

Technische Daten des SIEMENS Servomotors

• Hersteller: Siemens

• Modell: 1FT5046-1AF71-1BG0

• Motortyp: Permanent-Magnet-Motor

• Drehmoment (Mo): 2,8 / 3,7 Nm

• Maximales Drehmoment (Mo_max): 3,0 / 3,9 Nm

• Nennstrom (I_N): 3,4 A

• Nenndrehmoment (M_N): 3,0 Nm

• Nenndrehzahl (n_N): 3000 / 5500 U/min

• Spannung (U_in): 355V

• Bauform: IMB5

• Schutzart: IP64

• Thermischer Schutz: PTC Thermistor

• Encoder: Inkrementalgeber Sin/Cos 1 Vss 2048 S/R (Encoder I-2048)

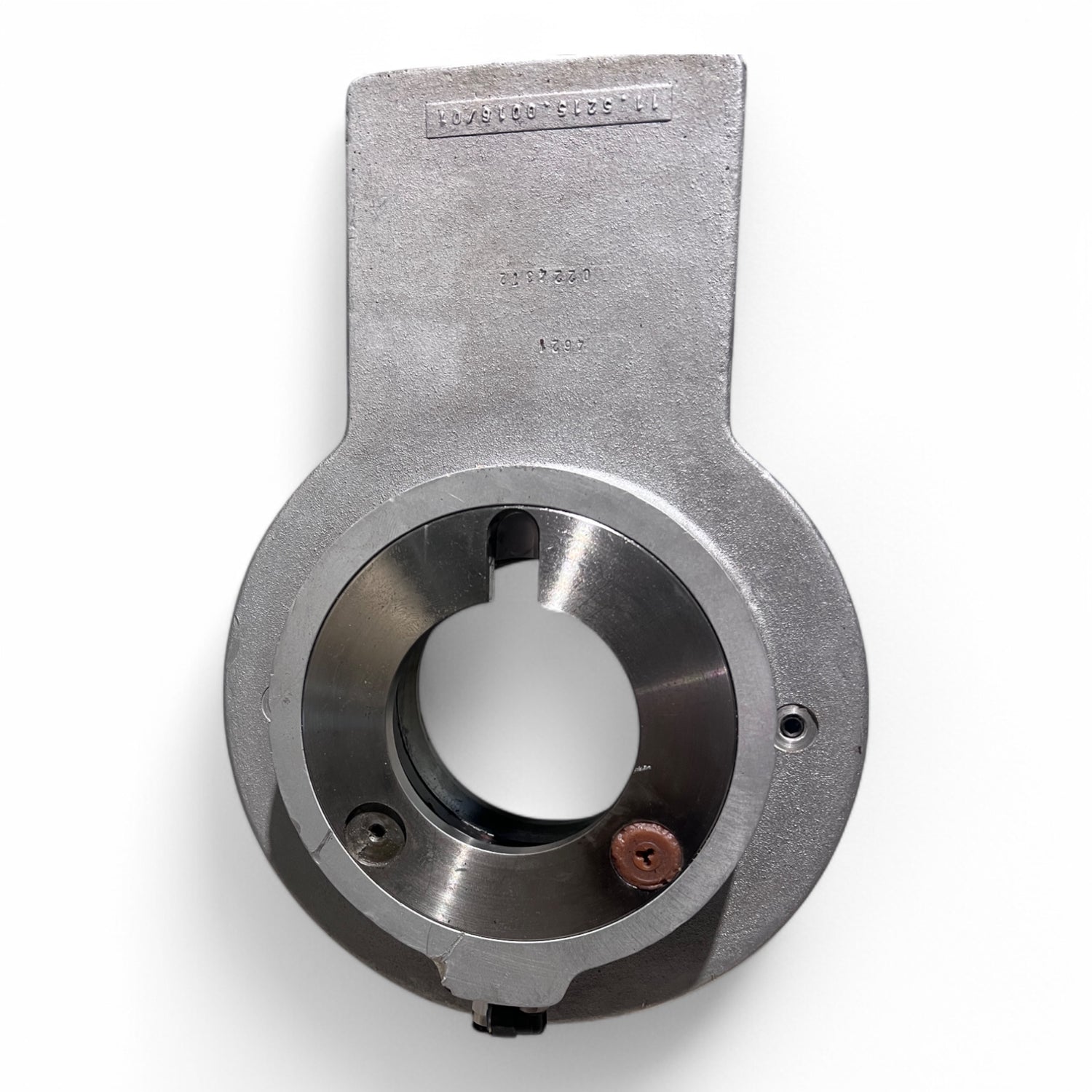

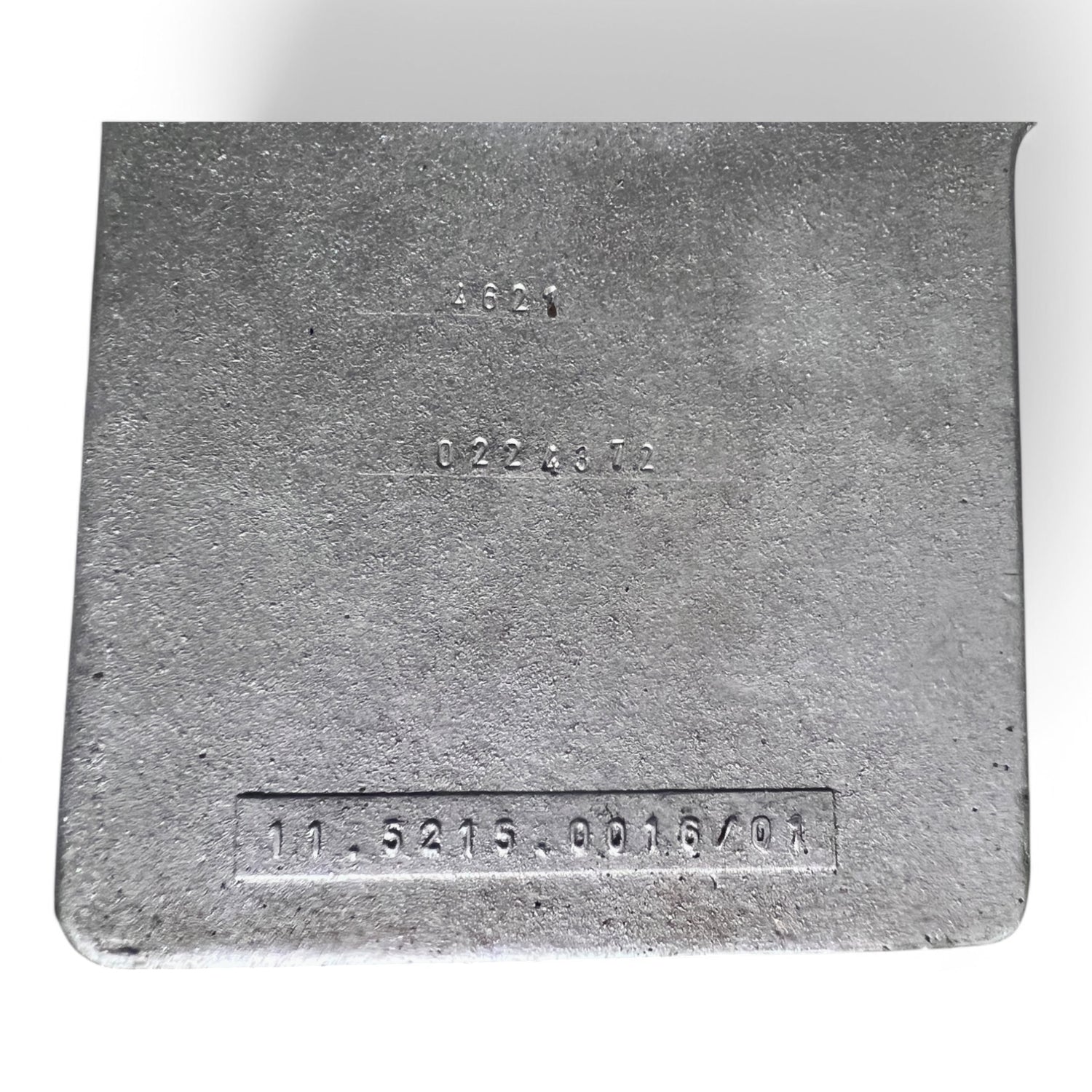

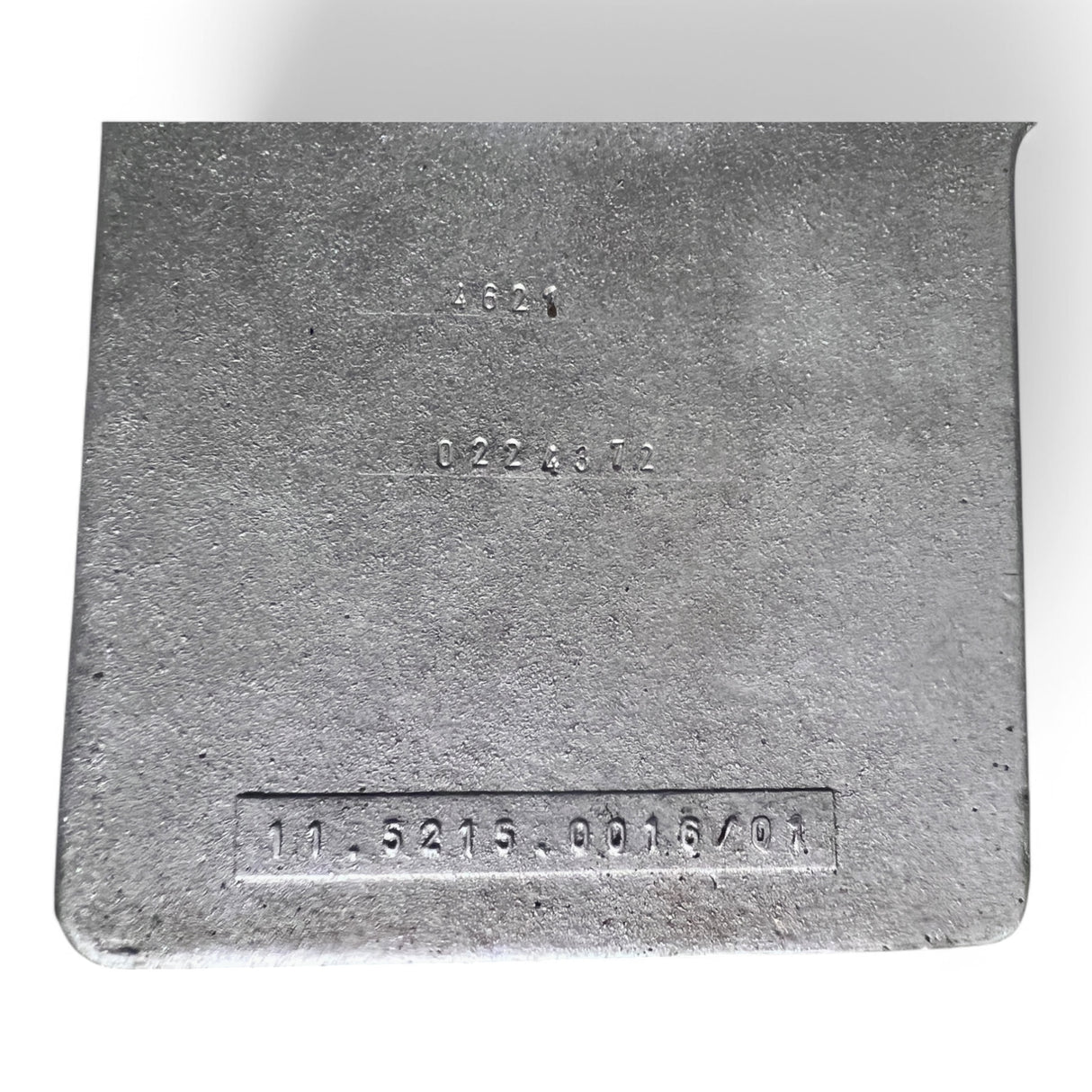

Zusätzliche Nummern (Gehäuseprägung):

• 462W

• 0224372

• 11.5215.0016/01

Artikelnummer: 1FT5046-1AF71-1BG0

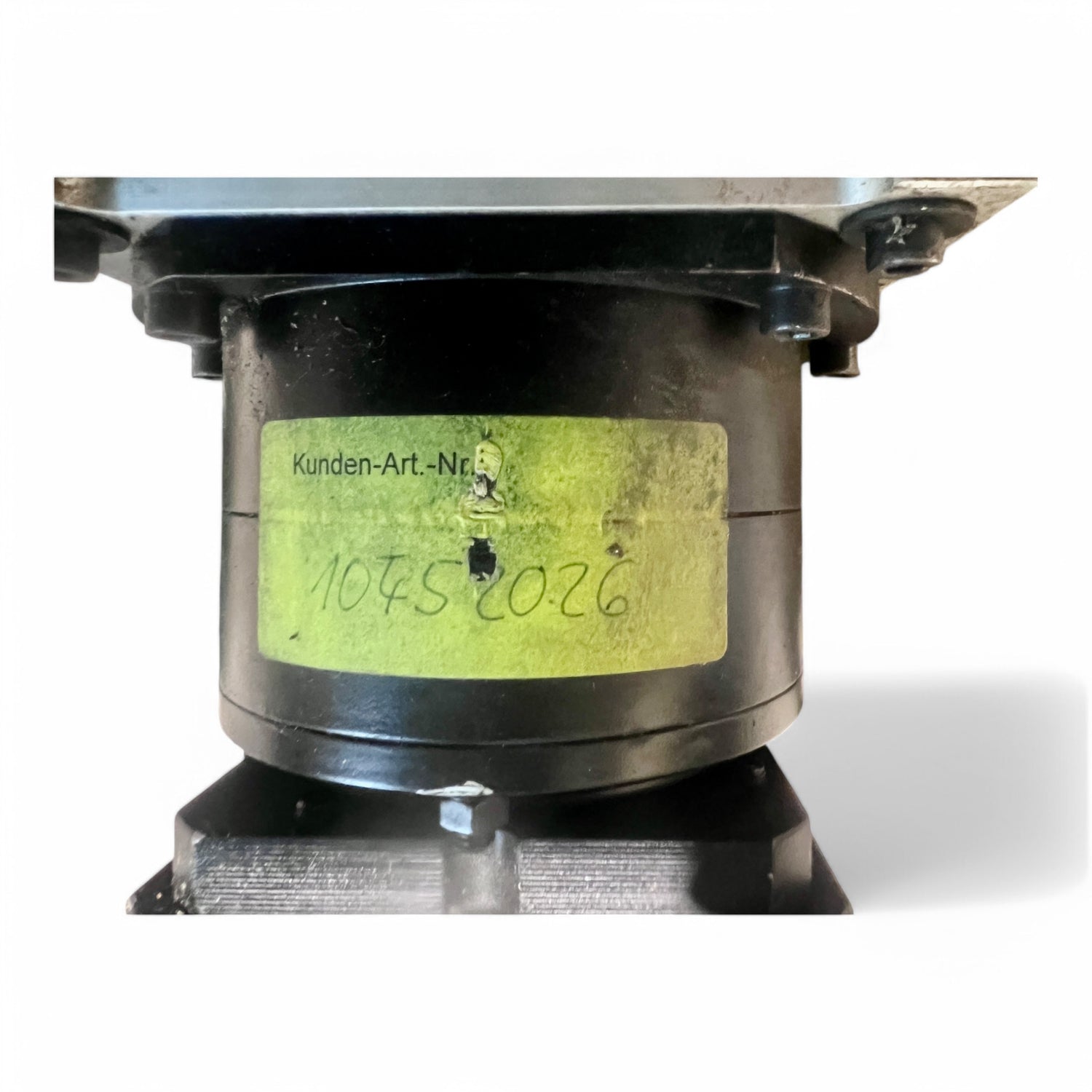

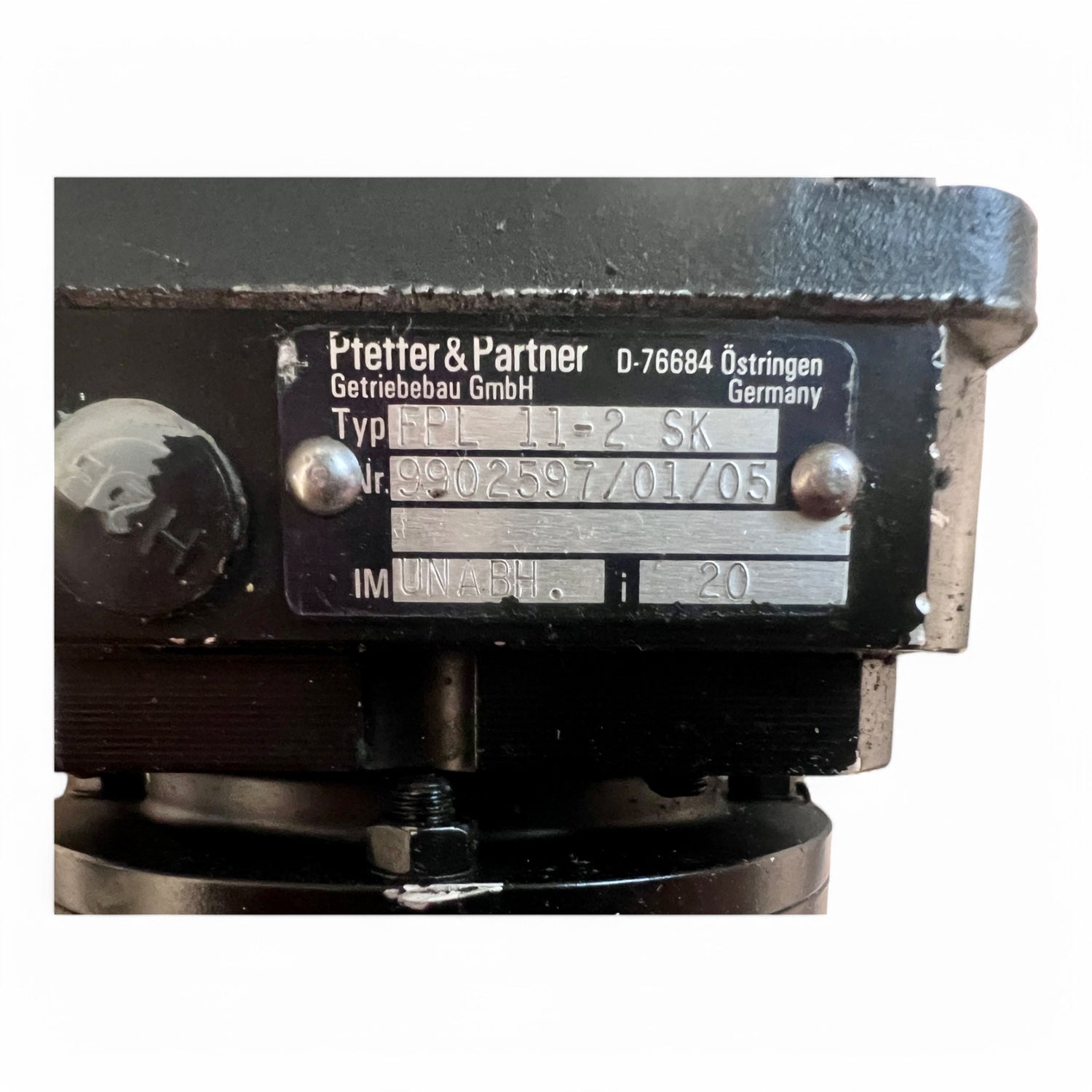

Technische Daten des Pfitzer & Partner Getriebes

• Hersteller: Pfitzer & Partner Getriebebau GmbH

• Typ: FPL 11-2 SK

• Seriennummer: 9902597/01/05

• Montage: Unabhängige Befestigung

• Übersetzungsverhältnis: (falls bekannt, bitte ergänzen)

Artikelnummer: FPL 11-2 SK

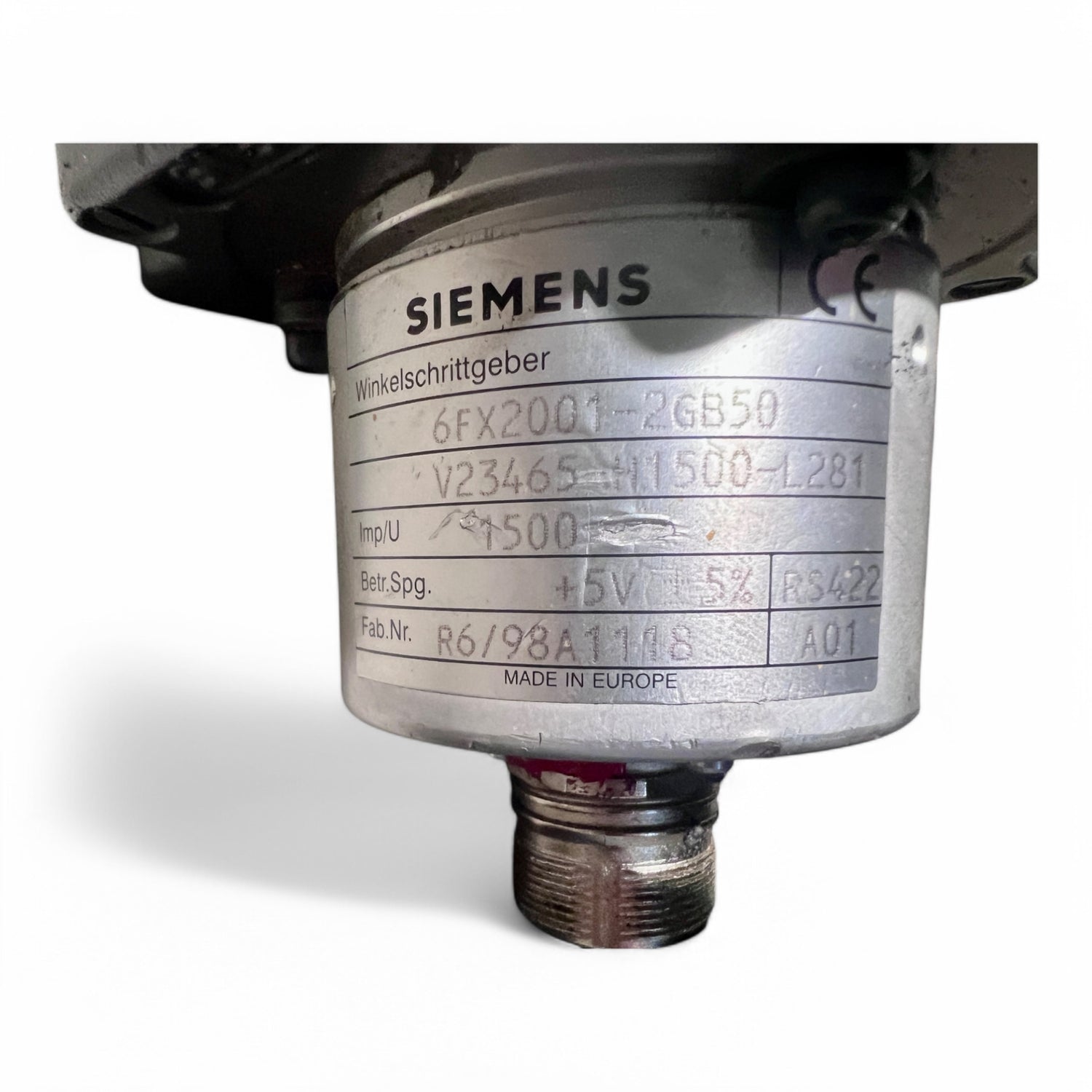

Technische Daten des Siemens Winkel-Schrittgebers

• Hersteller: Siemens

• Modell: 6FX2001-2GB50

• Seriennummer: R6/98A1118

• Impulszahl pro Umdrehung: 500

• Betriebsspannung: +5V ±5%

• Schnittstelle: RS422

• Montage: Direktanbau

Artikelnummer: 6FX2001-2GB50

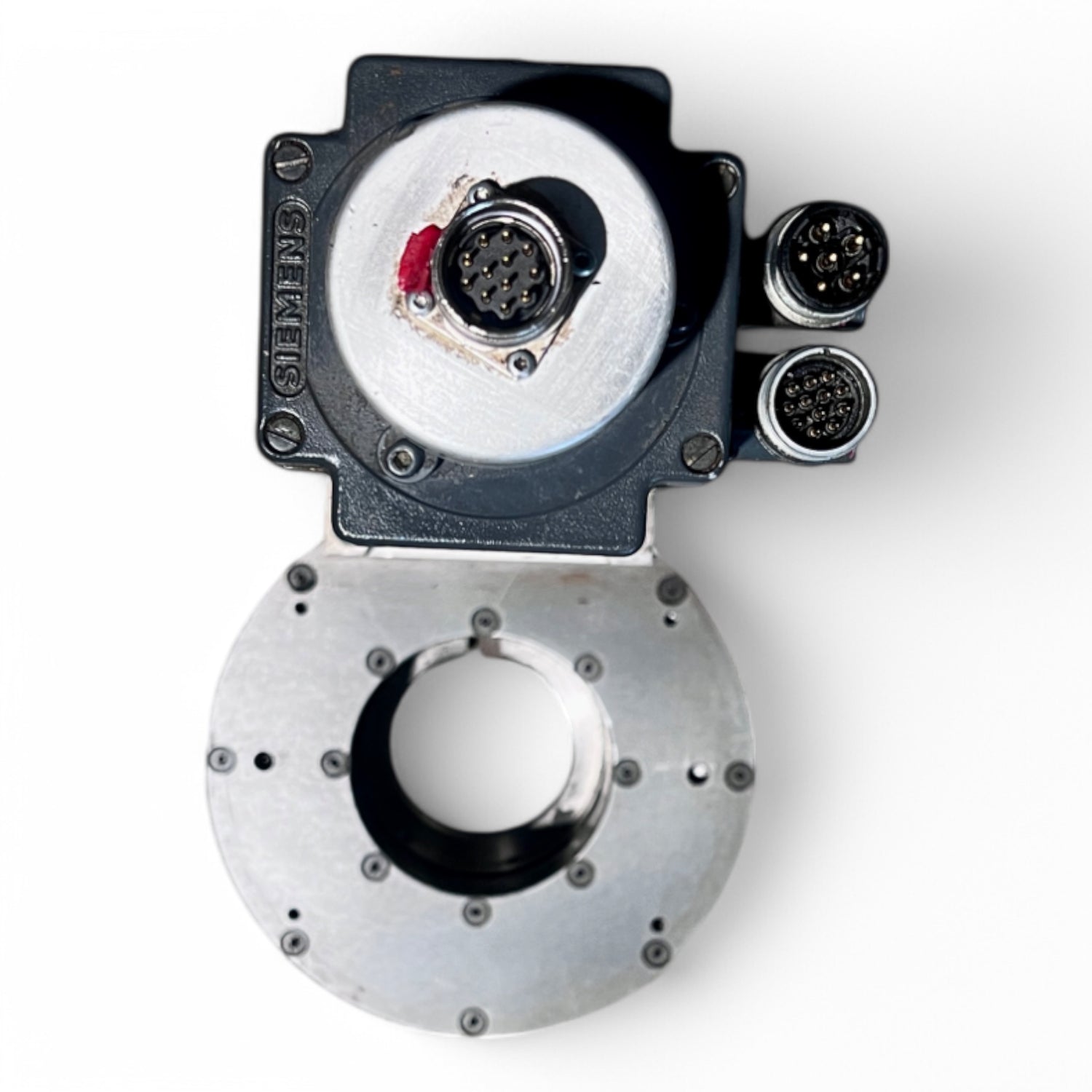

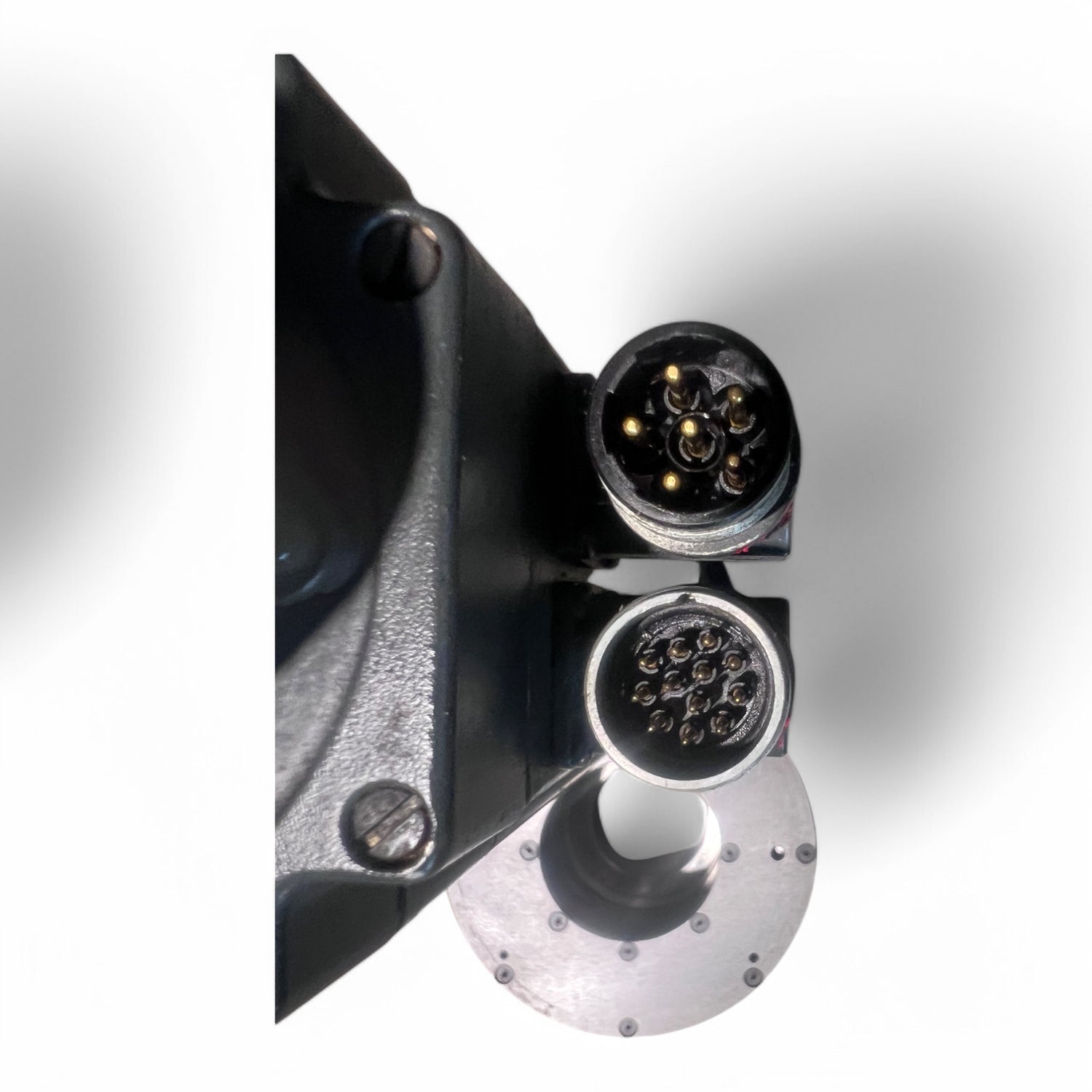

Stecker und Anschlüsse

Dieses Antriebspaket verfügt über hochwertige industrielle Steckverbindungen:

• Leistungsstecker (Motoranschluss)

• 7-poliger Rundstecker

• Pins für optimale Leitfähigkeit

• Robuste Industriequalität mit Dichtung gegen Staub und Feuchtigkeit

• Daten-/Signalleitungsstecker (Geberanschluss)

• 12-poliger Rundstecker

• Hochpräzise Signalübertragung

• Robuste, industrielle Ausführung

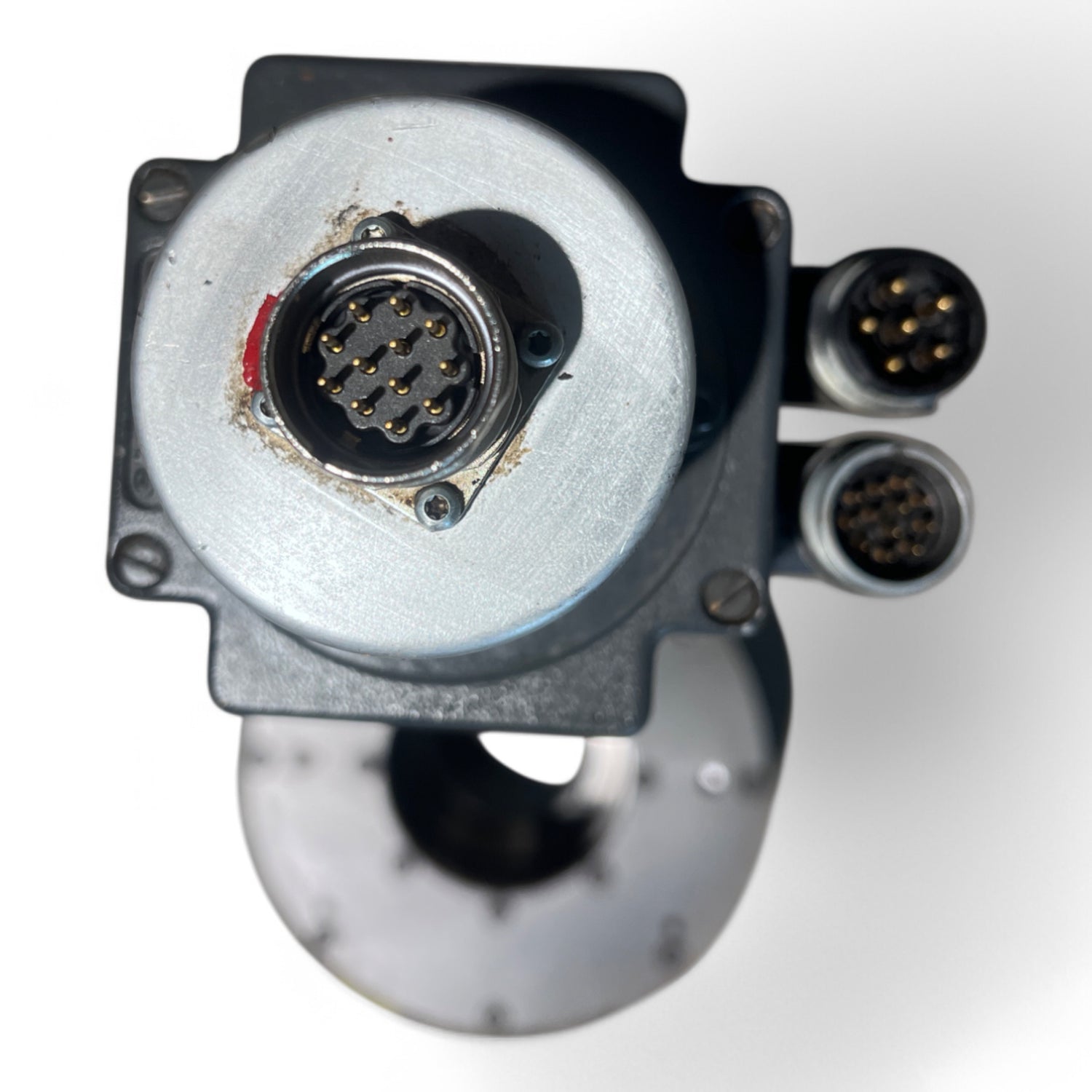

• Encoder-Stecker

• 17-poliger Rundstecker

• Übertragung der Positionsdaten des Winkel-Schrittgebers

• Bajonettverschluss für sichere Verbindung

Alle Stecker sind in sehr gutem Zustand. Die Kontakte sind sauber, nicht verbogen und sofort einsatzbereit.

Besondere Hinweise



• Sollten Sie nur den Motor, das Getriebe benötigen, sprechen Sie uns bitte an.

Preisübersicht (basierend auf Marktrecherche)

• SIEMENS 1FT5046-1AF71-1BG0 Servomotor: ca. 600 - 1.500 EUR

• Pfitzer & Partner FPL 11-2 SK Getriebe: Preis auf Anfrage

• SIEMENS 6FX2001-2GB50 Winkel-Schrittgeber: ca. 300 - 600 EUR

Gebraucht, geprüft und sofort einsatzbereit.
