Brandschutzschieber Schieber, pneumatisch mit Bord in verzinkter Ausfü

Brandschutzschieber und pneumatischer Betätigung. Fabrikneu und industrietauglich.

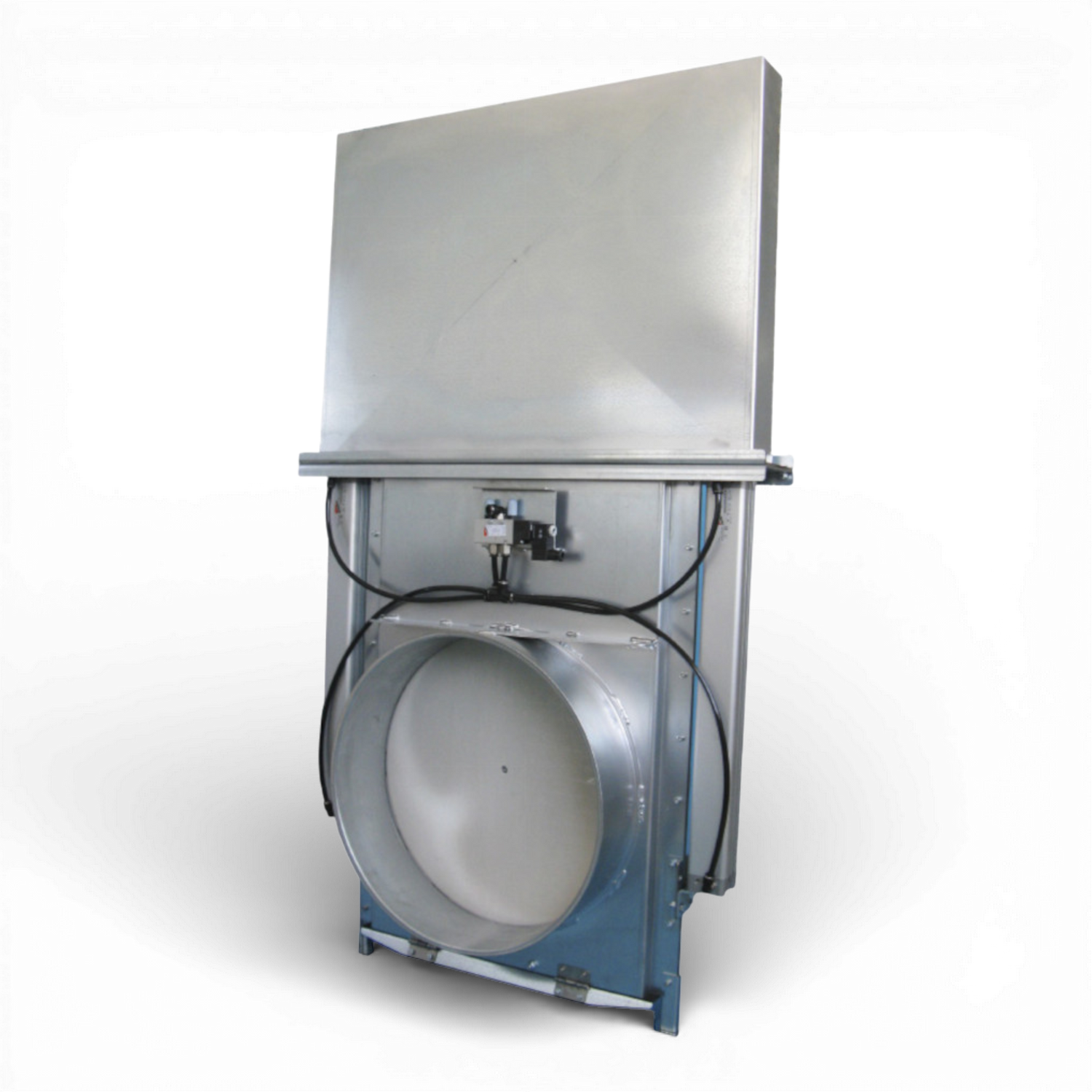

Brandschutzschieber pneumatisch mit Bord in verzinkter Ausführung DIN EN 1366-2 sowie DIN EN 13501-3

Kurzbeschreibung

Pneumatisch betätigter Brandschutzschieber zur schnellen und zuverlässigen Abschottung von Rohrleitungen in industriellen Absaug und Fördersystemen. Geeignet für staub und späneführende Medien. Auslösung über externes Signal, kurze Schließzeit, verzinkte Ausführung.

Produktdetails

Der Brandschutzschieber wurde für den Einsatz in Unterdruck Rohrleitungssystemen entwickelt, in denen erhöhte Brandschutzanforderungen bestehen. Im geöffneten Zustand bleibt der Rohrquerschnitt vollständig frei, da sämtliche Antriebs und Steuerelemente außerhalb des Luftstroms angeordnet sind. Dies reduziert Ablagerungen, Druckverluste und Wartungsaufwand.

Die Schließung erfolgt pneumatisch über ein externes Signal, beispielsweise durch eine Funken oder Flammenerkennung. Der Schieber schließt automatisch innerhalb weniger Sekunden und kann nach Prüfung der Anlage wieder zurückgesetzt werden.

Technische Daten

Bauart	Brandschutzschieber für Rohrleitungen
Ausführung	verzinkt
Einbaulage	vertikal (Rohrleitung horizontal)
Betriebsart	pneumatisch
Auslösung	externes Signal (z. B. Funkenerkennung, Flammenerkennung)
Steuerspannung	24 V DC
Schließzeit	ca. 2 Sekunden
Anschlussausführung	mit Borden (Standard)
Durchgang	freier Rohrquerschnitt im geöffneten Zustand
Anbauteile	außerhalb des Luftstroms montiert
Reset	nach Auslösung (anlagenabhängig)

Maße und Gewicht

Maße und Gewicht variieren je nach gewähltem Durchmesser.

Ø (mm)	A (mm)	B (mm)	C (mm)	D (mm)	Gewicht (kg)
200	830	555	335	695	45
250	980	605	335	730	55
300	1180	665	335	755	68
350	1230	705	335	800	75
400	1290	769	335	805	85
450	1480	819	335	1130	98
500	1530	900	335	1155	110
600	1730	1021	335	1305	130
650	1850	1071	335	1430	150
700	1930	1121	335	1485	180
750	2080	1171	335	1585	200
800	2215	1206	340	1745	225
900	2415	1306	540	1870	285
1000	2515	1420	540	1920	320
1050	2715	1570	540	2045	345
1100	2815	1620	540	2170	375
1200	3015	1620	540	2220	420

Normen und Zertifizierung

DIN EN 1366-2

Prüfverfahren für den Feuerwiderstand von Installationen und Brandschutzabschlüssen in Rohrleitungen.
DIN EN 13501-3

Klassifizierung des Brandverhaltens und der Feuerwiderstandsdauer von Brandschutzbauteilen.
REI120 / RE120 zertifiziert

Bestätigung, dass der Brandschutzschieber seine tragende Funktion, Dichtheit und Wärmedämmung im Brandfall bis zu 120 Minuten erfüllt (abhängig von Ausführung und Einbausituation).

Optionen

Positionsmikroschalter zur Endlagenüberwachung
Anschlussausführungen: glatt, mit Borden (Standard), mit Flanschen
Pneumatische Verbindungsleitungen
Sonderbeschichtung oder Lackierung auf Anfrage

Einsatzbereiche

Absauganlagen
Staub und Späne führende Rohrsysteme
Holzverarbeitung und Industrieanlagen
Produktionsbetriebe mit Funkenüberwachung
Unterdruck Fördersysteme

Hinweis: Die Brandschutzschieber werden auf Kundenwunsch hergestellt und haben entsprechende Lieferzeiten. Bitte sprechen Sie unser Verkaufsteam darauf an.
