Maschinenbeschreibung

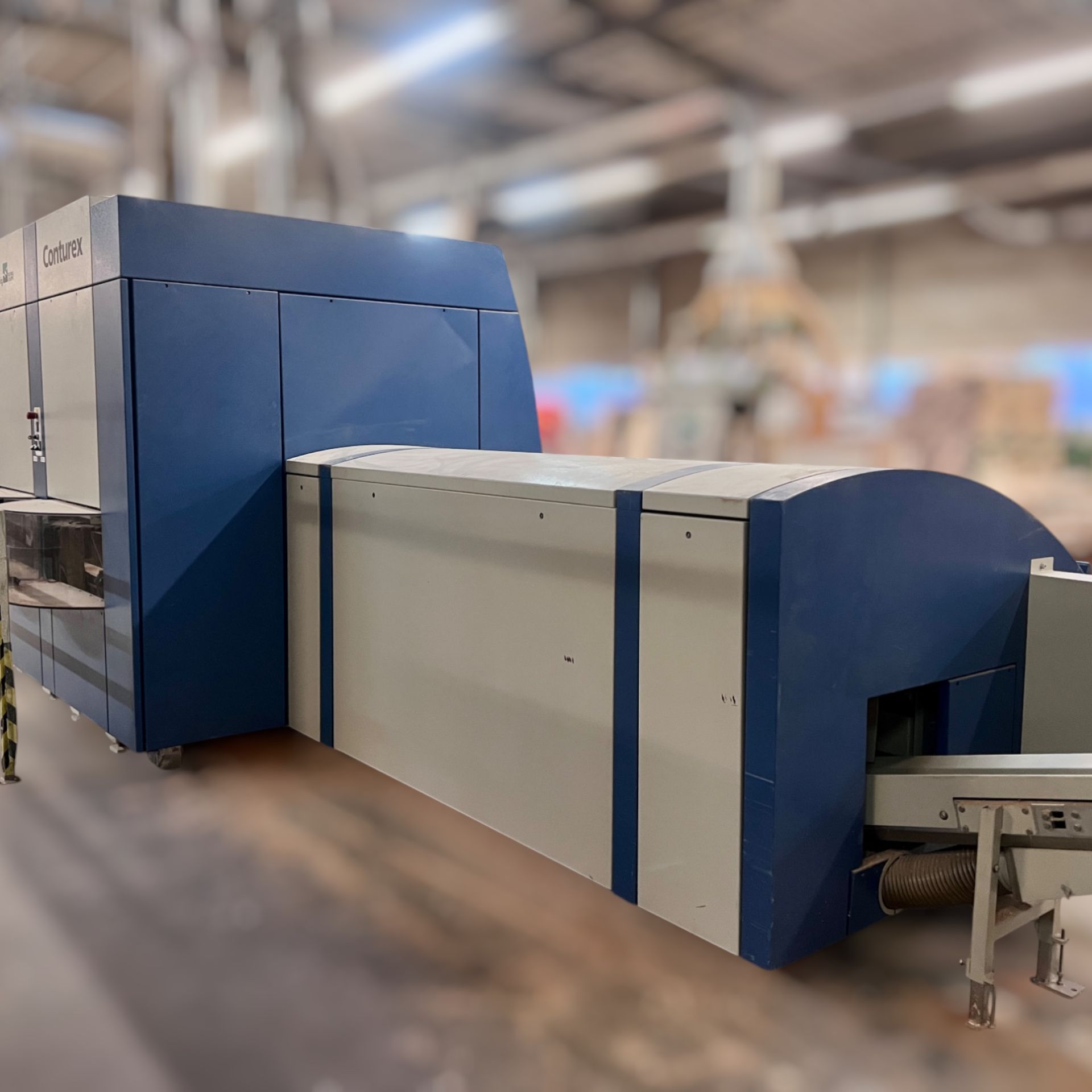

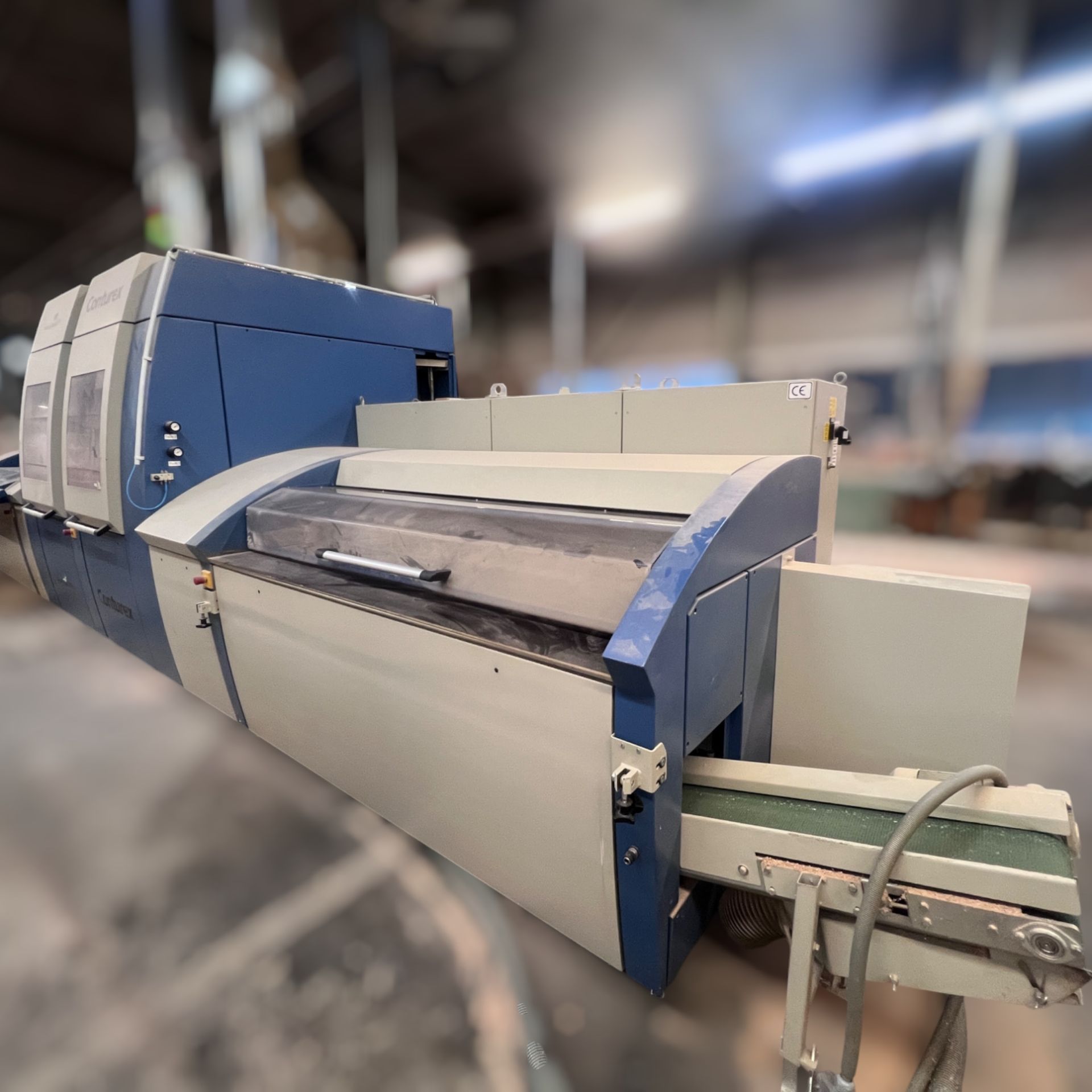

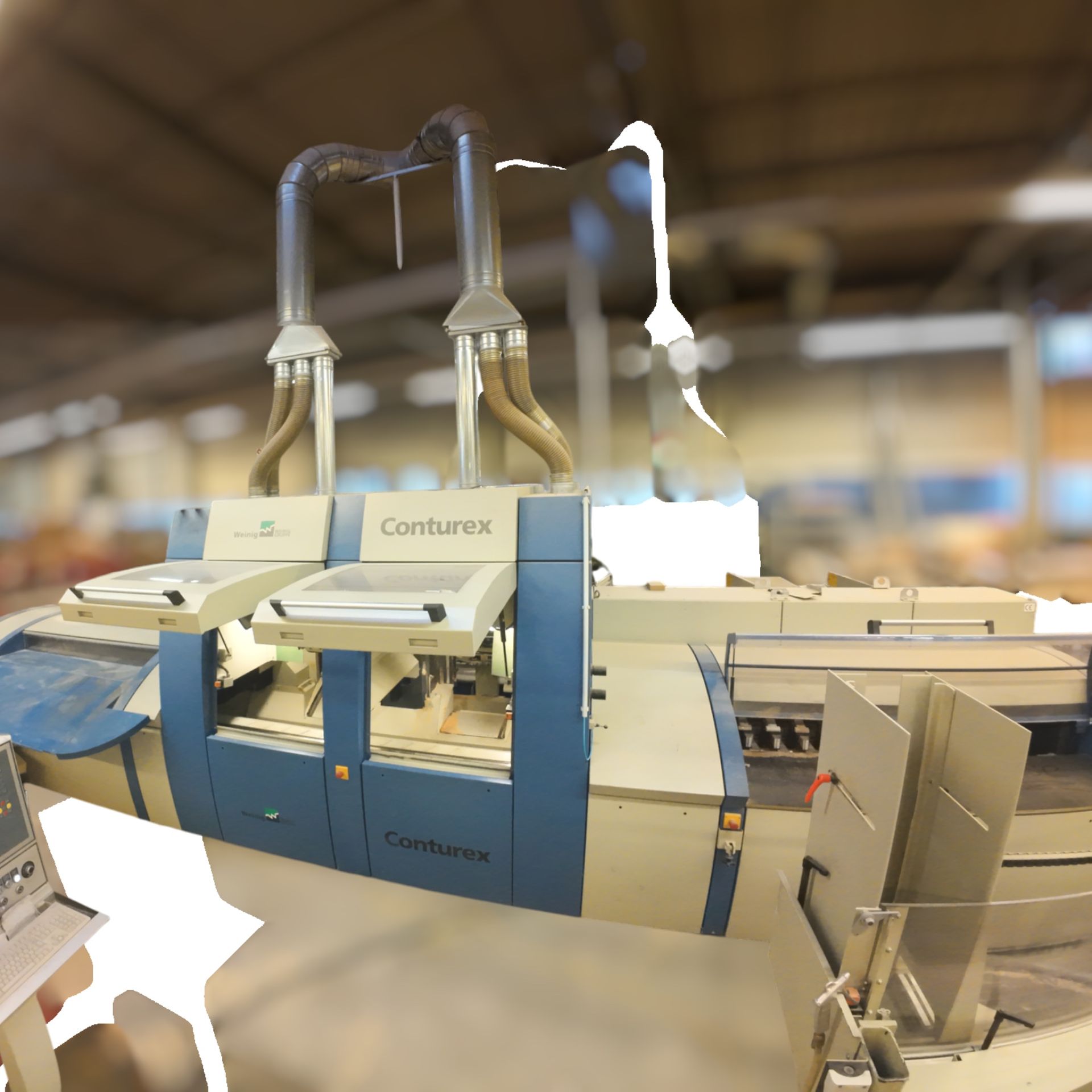

WEINIG Conturex

– Technische Daten

Was er leistet:

• Komplettbearbeitung von Einzelteilen im Durchlaufverfahren

• Beispiel Rahmenfront mit 4 Einzelteilen:

• Aus einer Bohle werden die 4 unterschiedlichen Teile des Rahmens in direkter Folge bearbeitet.

• Fräsen, Bohren und Sägen in jeder Ebene

• Hohe Bearbeitungsgenauigkeit bei kleinen und großen Dimensionen

• WEINIG Power Grip zur mechanischen Werkstückspannung (Patent angemeldet)

• Werkzeugwechsel bei laufender Bearbeitung

• Leicht verständliche Bedienerführung im Dialog mit Bildschirmsteuerung und grafischer Unterstützung

• Online-Hilfe und Fehlerdiagnose (als Textausgabe)

• Betriebsanleitung in Bildschirmmenüs integriert

• Hohe Arbeitssicherheit durch Vollkapselung

• Modernes, ergonomisches Design, CE-konform, schallreduziert und staubgeschützt

• Minimale Rüstzeiten und hohe Leistung bei kleinen Losgrößen

• Schnelle Bearbeitung aller Losgrößen bei hoher Teilevielfalt

• Reduzierung von Kapazitätsengpässen

• Senkung der Fertigungskosten

Einige Anwendungsbeispiele:

• CNC-Profilier-Center WEINIG Conturex zum Fräsen, Bohren und Sägen in der Quer- und Längsbearbeitung

Technische Daten

Arbeitsbereiche:

• Arbeitsbreite: 25 - 260 mm

• Arbeitshöhe: 10 - 100 mm

• Verhältnis Holzhöhe zu Holzbreite: Max. 2:1

• Tischlänge Power Grip: 1.500 mm

• Werkstücklänge: 180 - 1.500 mm

• Eingangsmaterial: Gerade und rechtwinklig parallele Ware (andere Geometrien auf Anfrage)

PowerGrip-System:

• Einlauf: Manuelle Teileaufgabe

• Anschläge: Längen- und Breitenanschlag individuell über Steuerung programmierbar

• Spannelemente: Pneumatisch, individuell ansteuerbar

• Abstände:

• Vom 1. zum 2. Spannelement: 60 mm

• Alle weiteren: 150 mm

• Verstellgeschwindigkeit VX: Bis zu 110 m/min

• Werkstücküberstand in der Breite nach Bearbeitung: Max. 130 mm

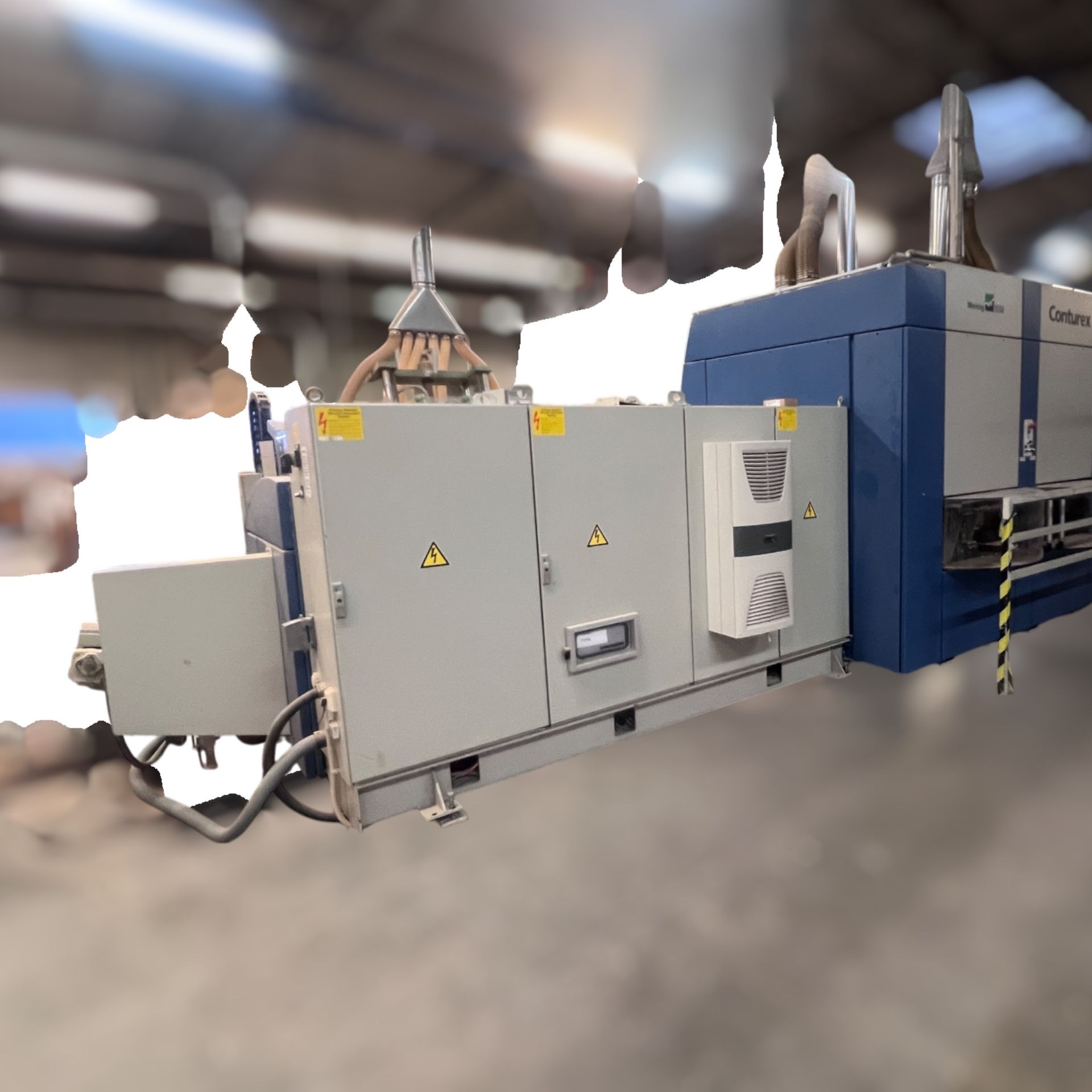

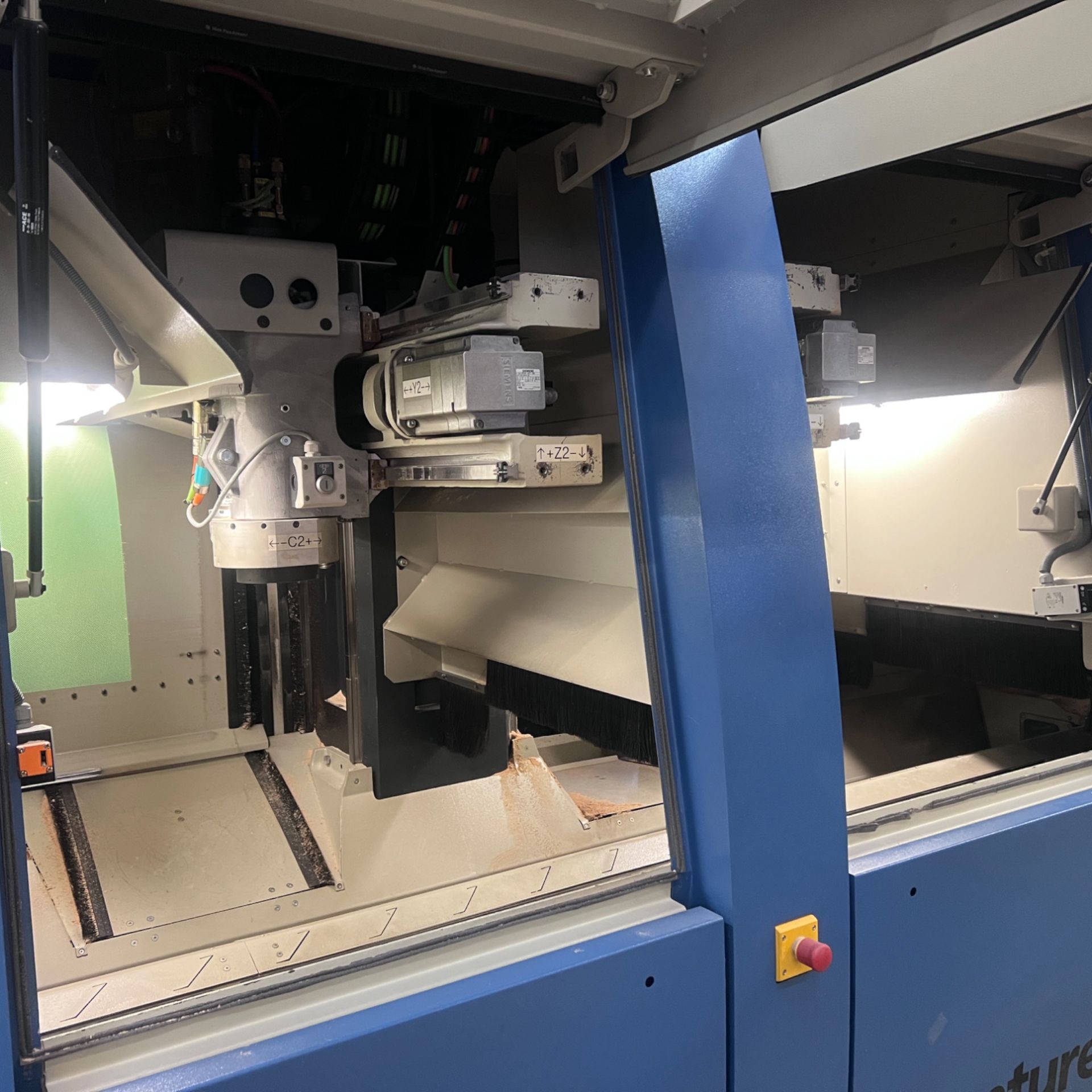

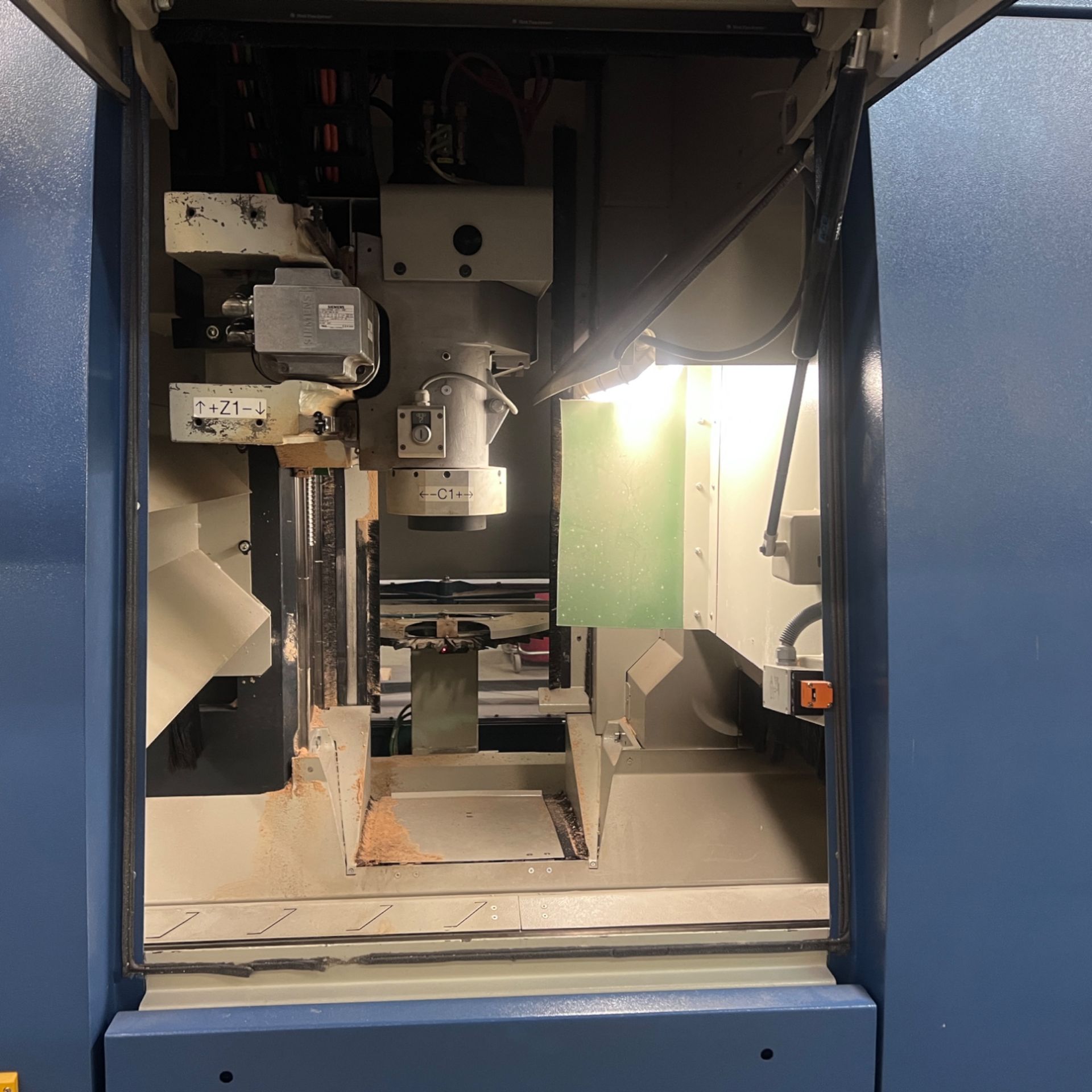

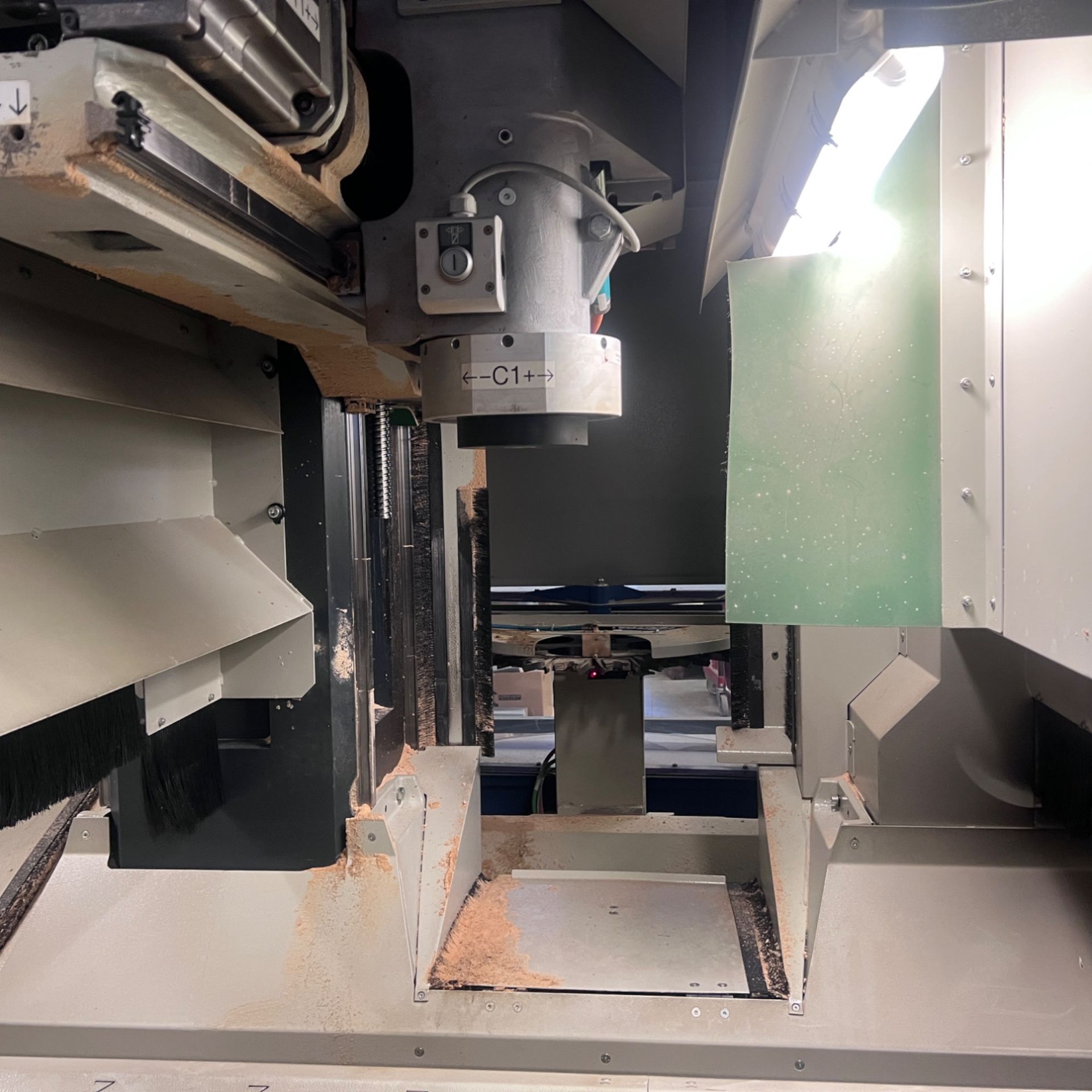

1. Bearbeitungsaggregat:

• Motor: Mit Bremse, 10,5 kW (14 PS) S1

• Werkzeugaufnahme: HSK F63

• Drehzahl: Elektronisch regelbar, 0 - 18.000 UpM (rechts/links)

• Werkzeugflugkreis max.: 330 mm

• Werkzeugflugkreis Sägeblatt max.: 280 mm

• Werkzeuglänge max.: 290 mm (ab Planauflage HSK F63)

• Verstellgeschwindigkeiten:

• VZ: Bis zu 60 m/min

• VY: Bis zu 120 m/min

• VC: Bis zu 450°/sec

• Werkzeugmagazin:

• Anzahl Werkzeugplätze: 18

• Abstand der Werkzeugplätze: 100 mm

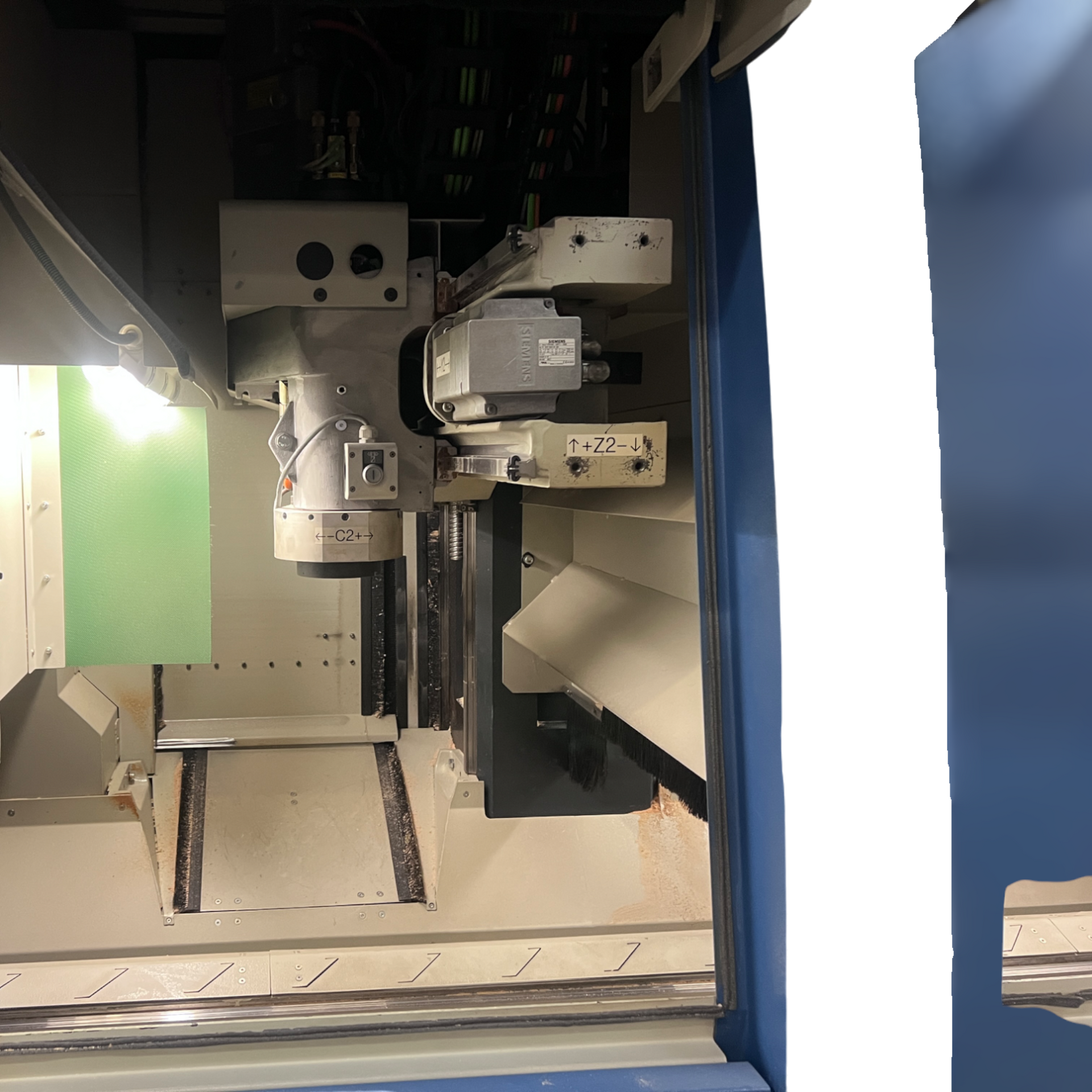

2. Bearbeitungsaggregat:

• Motor: Mit Bremse, 10,5 kW (14 PS) S1

• Werkzeugaufnahme: HSK F63

• Drehzahl: Elektronisch regelbar, 0 - 18.000 UpM (rechts/links)

• Werkzeugflugkreis max.: 330 mm

• Werkzeugflugkreis Sägeblatt max.: 280 mm

• Werkzeuglänge max.: 290 mm (ab Planauflage HSK F63)

• Verstellgeschwindigkeiten:

• VZ: Bis zu 60 m/min

• VY: Bis zu 120 m/min

• VC: Bis zu 450°/sec

• Werkzeugmagazin:

• Anzahl Werkzeugplätze: 18

• Abstand der Werkzeugplätze: 100 mm

Achtung ! Laut Vorbesitzer geht ein Aggregat hin und wieder auf Störung !!

Beim Testlauf liefen beide Aggregate jedoch. Den Fehler konnten wir vor Abbau

nicht genau lokalisieren

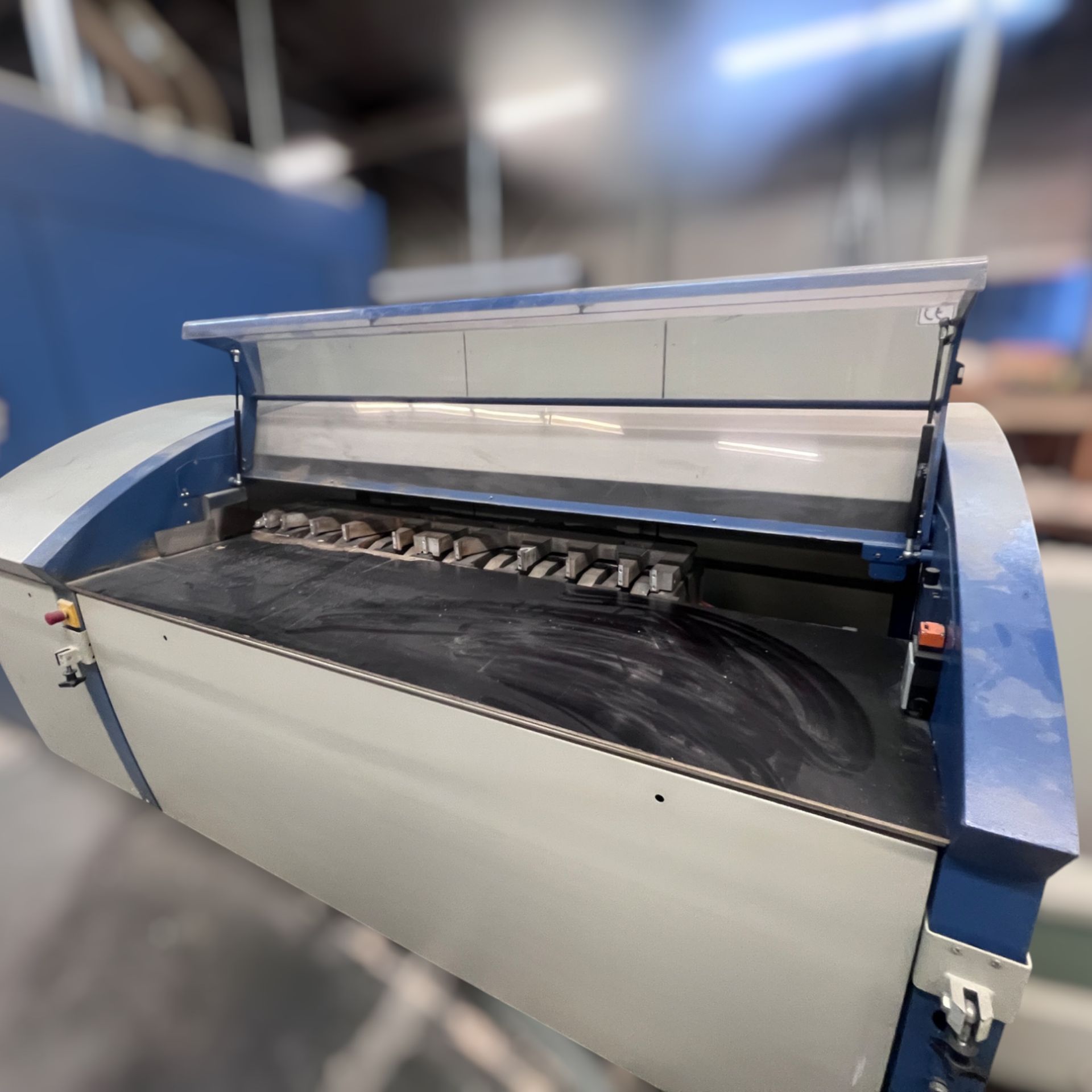

Werkstückausschub:

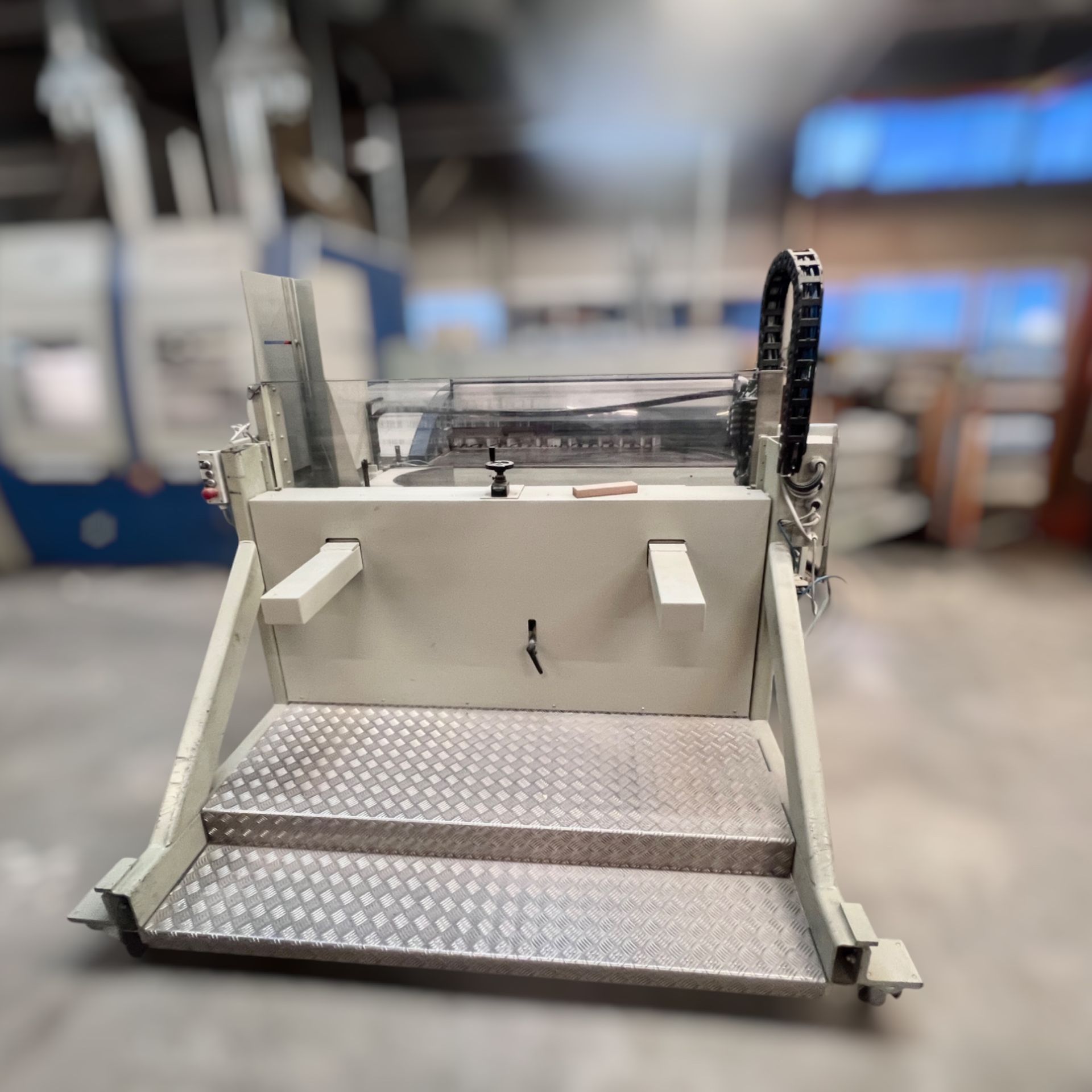

• Automatische Werkstückübernahme auf PowerGrip-Auslauf

• Auf Auslaufeinrichtung mit schräg angeordneter Rutsche bis Endanschlag

• Pufferlänge: Ca. 800 mm

Abfallmanagement:

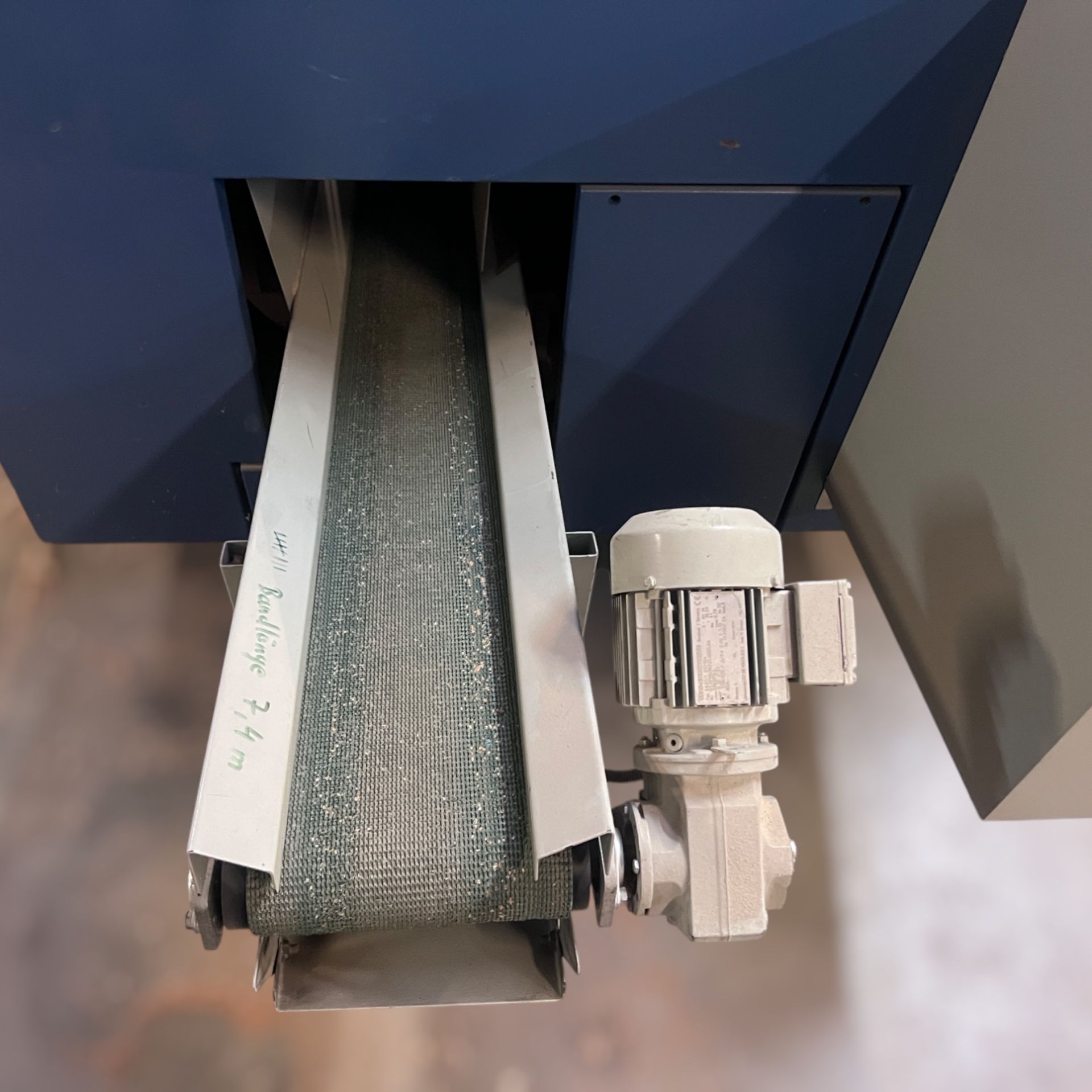

• Zwei Transportbänder zur Beseitigung von Bearbeitungsresten

• Integrierte Raumabsaugung der Kabine und Transportbänder

Maschinenkörper:

• Der Maschinenkörper besteht aus schweren, verwindungsarmen und schwingungsdämpfenden Gussteilen.

Maschinenbedienung:

• Bedienung erfolgt computerunterstützt über ein komfortables Bildschirmmenü.

• Benutzerfreundliche Bedienerführung mit Online-Hilfe und grafischer Darstellung.

• Eingebaute Fehlerdiagnose und Anleitungen direkt in der Steuerungsoberfläche.

Software:

• Inklusive leistungsstarker CAD-/CAM-Software:

• AlphaCAM mit 3D-Funktionalität und Kollisionsvermeidung

• Direkte Anbindung an die Werkzeugverwaltung

• Kompatibel mit gängigen Dateiformaten (z. B. DXF, DWG)

Sicherheit und Schallschutz:

• Sicherheitsvollverkleidung mit hochklappbarer Haube

• Elektromagnetische Verriegelung der Haube (nur öffnen nach Stillstand der Werkzeuge)

• Staub- und schallgeschützt mit Innenbeleuchtung

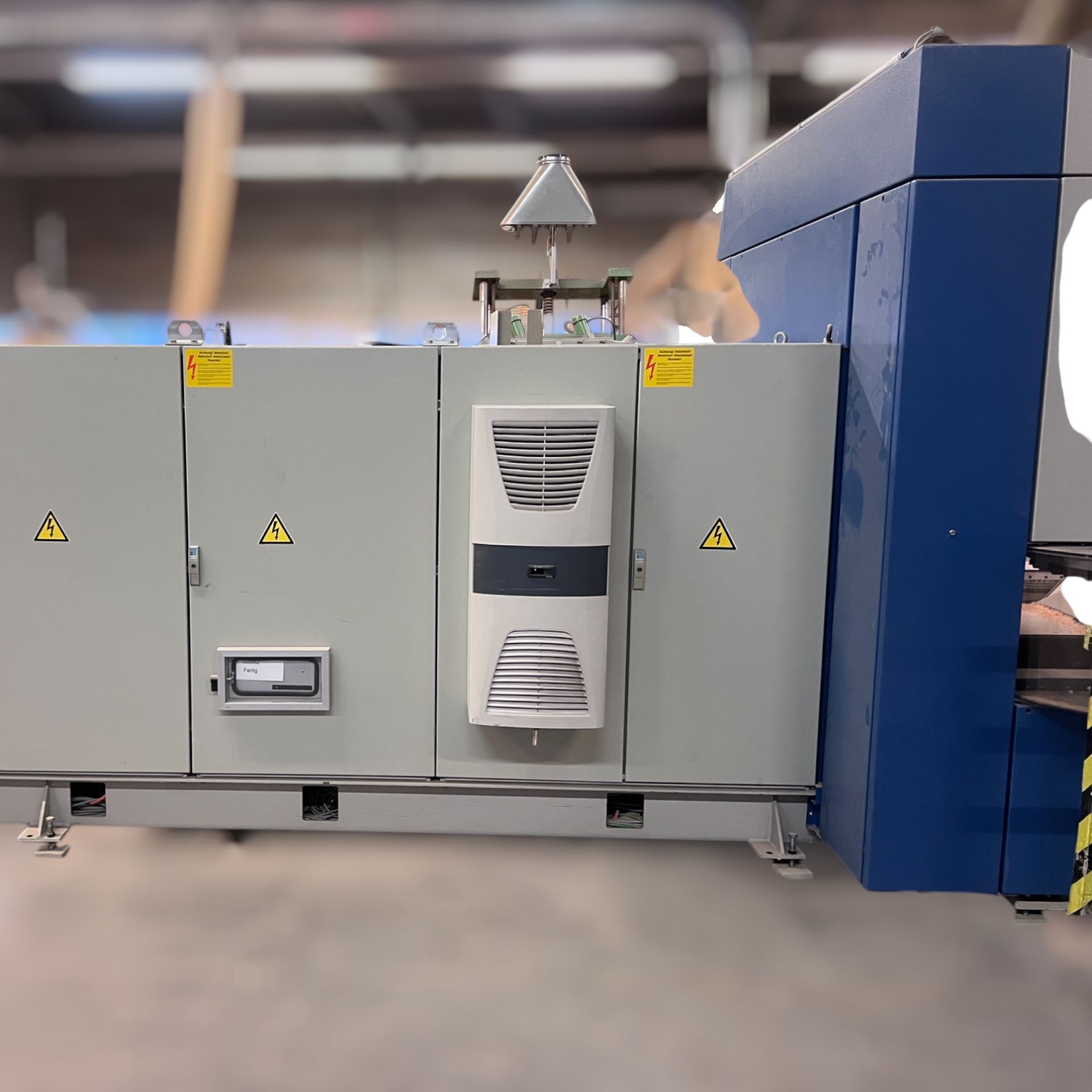

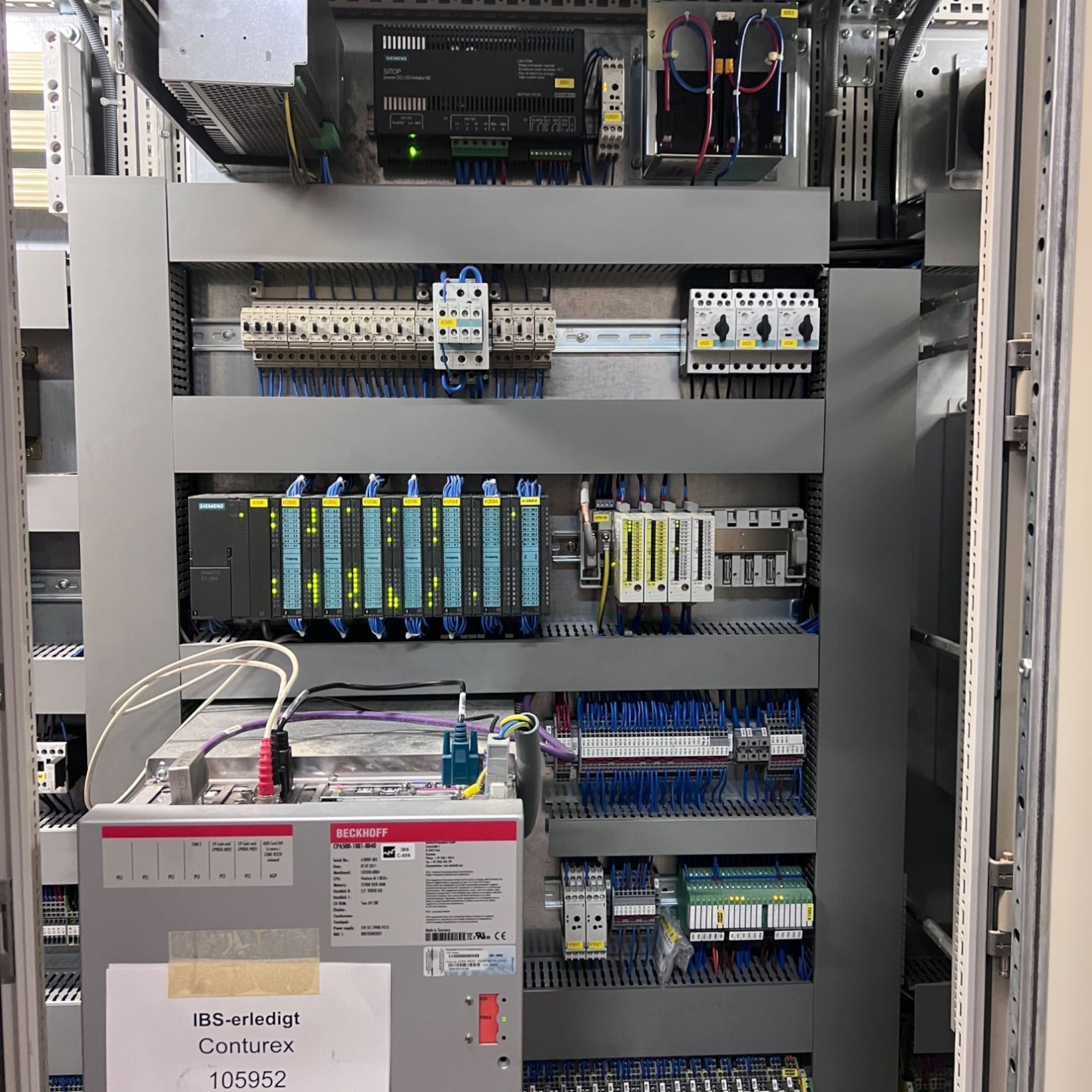

Anschlussdaten:

• Gesamtanschlusswert: Ca. 40 kW (je nach Konfiguration)

• Luftbedarf: Min. 6 bar

• Absaugdurchmesser: 150 mm (mehrere Anschlüsse möglich)

(technische Daten unter Vorbehalt, da Angaben des Herstellers)
