Spindelkühlung und Vakuumtechnik in CNC-Anlagen – Systemvergleich und praktische Bewertung
In CNC-Bearbeitungszentren übernehmen Vakuumpumpen und Spindelkühlung zwei unterschiedliche, jedoch eng miteinander verbundene Aufgaben. Während die Vakuumpumpe den notwendigen Unterdruck für die Werkstückspannung erzeugt, sorgt der Thermochiller für die konstante Kühlung der Hauptspindel.
Systemaufbau in der Praxis
In der Praxis werden Thermochiller häufig in Kombination mit trockenlaufenden Vakuumpumpen eingesetzt. Die Vakuumpumpe erzeugt das notwendige Vakuum für den Maschinentisch, während der Chiller einen separaten Kühlkreislauf für die Spindel bereitstellt.
Diese Kombination ermöglicht grundsätzlich einen stabilen Betrieb und ist in vielen Anlagen bewährt.
Integrierte Systeme – Beispiel Elmo Rietschle

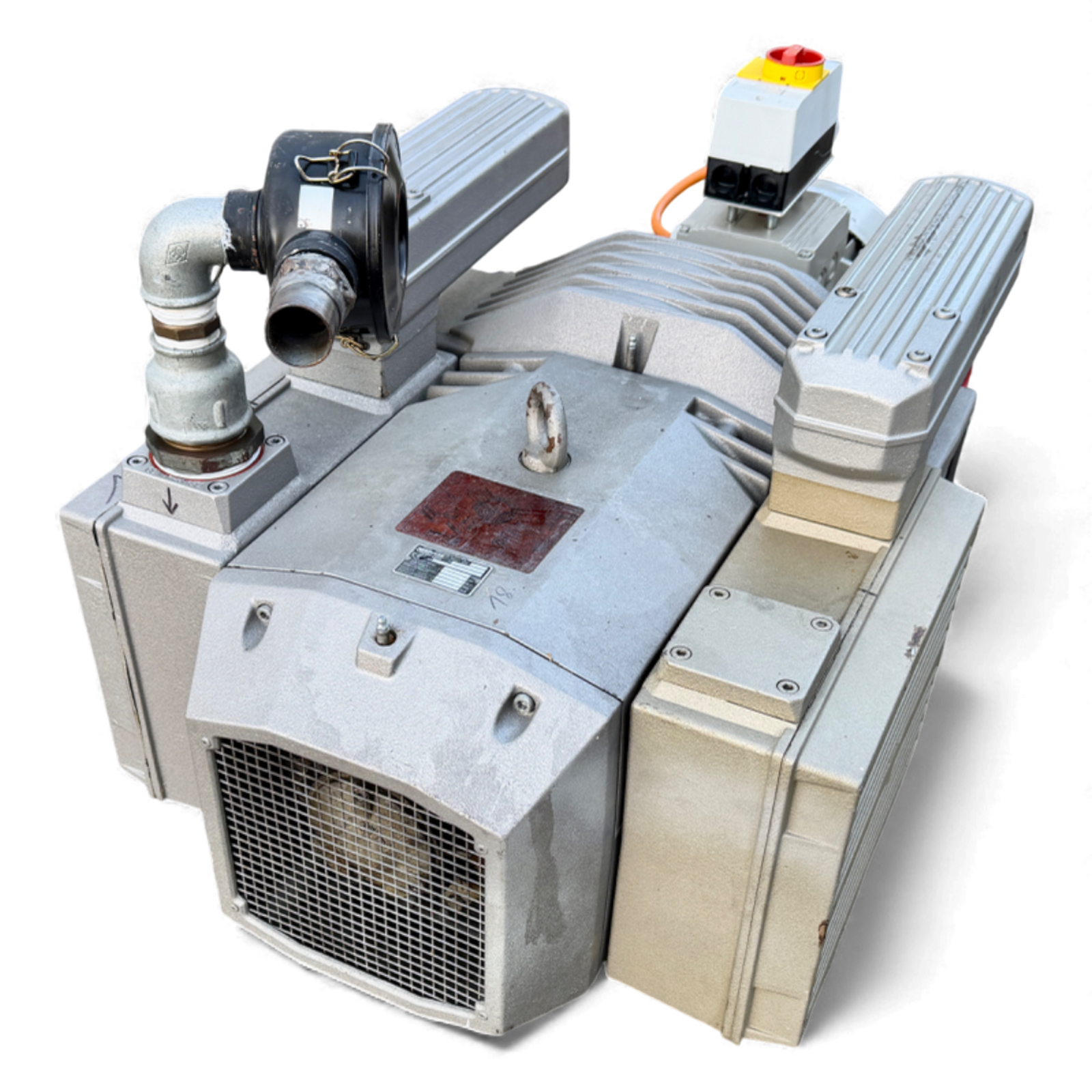

Bei Vakuumpumpen von Elmo Rietschle sind in bestimmten Ausführungen Kühl- und Vakuumfunktionen in einer gemeinsamen Einheit integriert. Diese Systeme bieten eine kompakte Bauweise und eine einfache Installation, da weniger Einzelkomponenten notwendig sind.
Allerdings ergeben sich in der Praxis auch einige entscheidende Nachteile:
- Ansaugung von Staub und Partikeln über das Vakuumsystem
- Eintrag von Verunreinigungen in den Kühlkreislauf
- Reduzierung der Kühlleistung durch Verschmutzung
- Gefahr von Ablagerungen und Algenbildung in den Kühlkanälen
- Beeinträchtigung der Spindel und verkürzte Lebensdauer
Das System ist funktional und wird vielfach eingesetzt, erfordert jedoch eine intensive Beratung sowie regelmäßige Wartung, um langfristige Schäden zu vermeiden.
Passende Systeme finden Sie unter:
👉 Vakuumpumpen und Vakuumtechnik im Überblick
Getrennte Systeme – klare technische Vorteile
Die Trennung von Vakuumsystem und Spindelkühlung stellt aus technischer Sicht die deutlich sauberere Lösung dar.
Bei einem separaten Thermochiller arbeitet der Kühlkreislauf vollständig unabhängig vom Vakuumsystem. Dadurch ergeben sich wesentliche Vorteile:
- kein Eintrag von Staub oder Schmutz in den Kühlkreislauf
- konstante und stabile Kühlleistung
- keine Beeinträchtigung der Spindelkühlung durch Umgebungsbedingungen
- deutlich reduzierte Gefahr von Ablagerungen und biologischen Verunreinigungen
- höhere Lebensdauer der Spindel
- geringere Stillstandszeiten
Gerade bei anspruchsvollen Anwendungen, beispielsweise bei hohen Zerspanleistungen oder Dauerbetrieb, zeigt sich der Vorteil eines getrennten Systems sehr deutlich.
Umrüstung und Optimierung bestehender Anlagen
Viele bestehende CNC-Anlagen arbeiten noch mit integrierten Systemen oder älteren Kühlkonzepten. Eine Umrüstung auf getrennte Systeme ist in vielen Fällen problemlos möglich und technisch sinnvoll.
Typische Maßnahmen:
- Nachrüstung eines separaten Thermochillers
- Optimierung des bestehenden Kühlkreislaufs
- Austausch oder Ergänzung der Vakuumpumpe
- Trennung von Kühl- und Vakuumsystem
Durch diese Maßnahmen lassen sich Betriebssicherheit, Standzeiten und Gesamtleistung der Maschine deutlich verbessern.
Fazit
Thermochiller und Vakuumpumpen erfüllen in CNC-Anlagen unterschiedliche Aufgaben und sollten aus technischer Sicht klar getrennt betrachtet werden.
Während integrierte Systeme eine kompakte Lösung darstellen, bieten getrennte Systeme entscheidende Vorteile in Bezug auf Sauberkeit, Kühlleistung und Lebensdauer der Spindel.
Die optimale Lösung ist stark anwendungsabhängig und sollte entsprechend individuell bewertet werden.
