IMA BIMA defekt – warum ein Komplettumbau oft nicht nötig ist
Wer eine IMA-Maschine betreibt, kennt das Gefühl: Die Anlage läuft seit Jahren stabil, produziert zuverlässig – und dann fällt eine Komponente aus. Die Anfrage beim Hersteller-Service ergibt, dass für ältere Modelle nur noch Komplettlösungen geliefert werden, deren Preise den Restwert der Maschine oft übersteigen. Dabei ist in den meisten Fällen nur eine einzelne Baugruppe defekt. Die Gerhard Sondermann GmbH bietet seit über 60 Jahren die wirtschaftliche Alternative: geprüfte Einzelkomponenten, überholte Baugruppen und Originalersatzteile für alle IMA-Baureihen – als Ergänzung zum Hersteller-Service, nicht als Konkurrenz.
Welche IMA-Maschinen betrifft das? Die IMA BIMA-Baureihe ist außerordentlich breit: von den frühen Modellen BIMA I/2, BIMA 100, BIMA 120, BIMA 200, BIMA 210, BIMA 300 über die QuadroForm-Generation (BIMA 310, BIMA 310/V, BIMA 310 Concept, BIMA 310 Expert, BIMA 315) bis zur leistungsstarken Mittelklasse BIMA 400, BIMA 400E, BIMA 400R, BIMA 400V, BIMA 410, BIMA 410/V (auch als Concept plus), BIMA 500, BIMA 600, BIMA 610, BIMA 610/V, BIMA 800/V, BIMA 810, BIMA 810/V sowie die Sondermodelle BIMA 1000, BIMA 1000W, BIMA 2000, BIMA CUT, BIMA FAST CUT, BIMA CUTTING CENTER, BIMA QUADROFLEX und BIMA QUADROFORM. Für alle genannten Baureihen können wir Ersatzteile und überholte Komponenten liefern. Wenn Sie Ihren Maschinentyp kennen, helfen wir Ihnen bei der Identifikation des passenden Ersatzteils.
Trittmatte defekt – welche ist in meiner IMA verbaut? Viele IMA-Betreiber wissen nicht, welche Trittmatte ihre Maschine hat – sie wissen nur, dass die Maschine einen Sicherheitsfehler anzeigt oder nicht mehr anläuft. In IMA-Bearbeitungszentren wurden ausschließlich MAYSER Sicherheitsschaltmatten verbaut. Die häufigsten Modelle sind die MAYSER Trittmatte TS/BK in den Abmessungen 1600×500 mm (Art.-Nr. 5090777) und 1600×1000 mm (Art.-Nr. 5090776) sowie das MAYSER SG-EFS 134 ZK2/1 Sicherheitsrelais als zugehöriges Auswertegerät. Wir führen diese Trittmatten als Originalersatzteile – zum direkten Austausch, ohne Umbausatz. Wenn Sie den Maschinentyp und nach Möglichkeit die aufgedruckte Artikelnummer der vorhandenen Matte angeben, identifizieren wir das passende Ersatzteil umgehend.
Sicherheitsrelais und Sicherheitsschaltgeräte – Überholung statt Neukauf: IMA-Maschinen verwenden ausschließlich sicherheitsrelevante Bauteile der Marken MAYSER und Phoenix Contact, die bei einem Defekt sofort zum Maschinenstillstand führen. Wir führen dauerhaft MAYSER SG-EFS 104 ZK2/1 Sicherheitsschaltgeräte (Art.-Nr. 1002115 und 100084) sowie MAYSER SG-EFS 134 ZK2/1, Phoenix Contact PSR SCP 24DC ESD 5X1 1X2 300 Sicherheitsrelais (Art.-Nr. 2981428) und Dold Safemaster BA 7924.21/003 Verzögerungsmodule. Für defekte Exemplare bieten wir einen Überholungsservice an: vollständige Funktionsprüfung auf sicherheitsrelevante Eigenschaften, Instandsetzung und Rücklieferung mit Prüfprotokoll – typisch in ein bis zwei Wochen. Das ist wirtschaftlich deutlich attraktiver als ein Komplettaustausch des Sicherheitssystems.
Hauptspindel ausgefallen – Überholung als schnelle Alternative: Die Hauptspindel ist das Herzstück jeder IMA-BIMA-Maschine. In der BIMA 410 und 410/V ist serienmäßig eine Spindel mit 7,5 kW verbaut (optional 12 kW oder 14,5 kW vektorgeregelt), in der BIMA 610 und 810 entsprechend leistungsstärker. Wir bieten Überholungsservice für OMLAT-Hauptspindeln (4,5 kW, 12 kW) sowie für Fischer FEZPS HSK F63 Spindeln mit C-Achse an – Lageraustausch, Reinigung, Auswuchtung und Funktionstest. Überholte Austauschspindeln halten wir auf Lager (u. a. Art.-Nr. 120522, 123866, 131322). Die Maschine ist damit in Tagen wieder verfügbar, nicht in Wochen.
Bohraggregat defekt – Einzeltausch statt Komplettumbau: In der BIMA 410 sind serienmäßig 14 oder 21 vertikale Bohrspindeln verbaut, dazu 2×2 horizontale Bohrspindeln in X-Richtung und 1×2 in Y-Richtung. Fällt das Bohraggregat aus, ist die Maschine für alle Bohrarbeiten unbrauchbar. Wir führen IMA BENZ-Bohraggregate mit 6+8 Spindeln (Art.-Nr. 10481119) sowie weitere Ausführungen mit 7 und 11 Spindeln. Gebrauchte Bohraggregate werden mechanisch geprüft und können direkt als Austauschteile eingebaut werden – ohne teure Kompletterneuerung des Bohrkopfes.
Steuerungselektronik – NUM 1060 Karten, SIMODRIVE und IMAWOP: IMA-Maschinen mit NUM 1060 Steuerung – das betrifft nahezu alle BIMA-Modelle ab der 310er-Serie – sind auf Prozessorkarten, I/O-Karten und Bedienfelder angewiesen, die im regulären Handel kaum noch zu finden sind. Wir führen dauerhaft NUM 1060 Prozessorkarten (Art.-Nr. 127013, 0204203852, 0224204850), I/O-Karten (Art.-Nr. 0224204392E, 331204945), Achsverstärker (Art.-Nr. 331204863) und NUM 830M Bedienfelder (Art.-Nr. 207202830M). Der IMA Industrie-PC (BIMA 410/V: Art.-Nr. 10705816; BIMA 610/810: Art.-Nr. HUB8080QVS) sowie Austauschrechner für BIMA 310 bis 680 sind ebenfalls verfügbar. Alle Steuerungsteile finden Sie unter Elektronik.

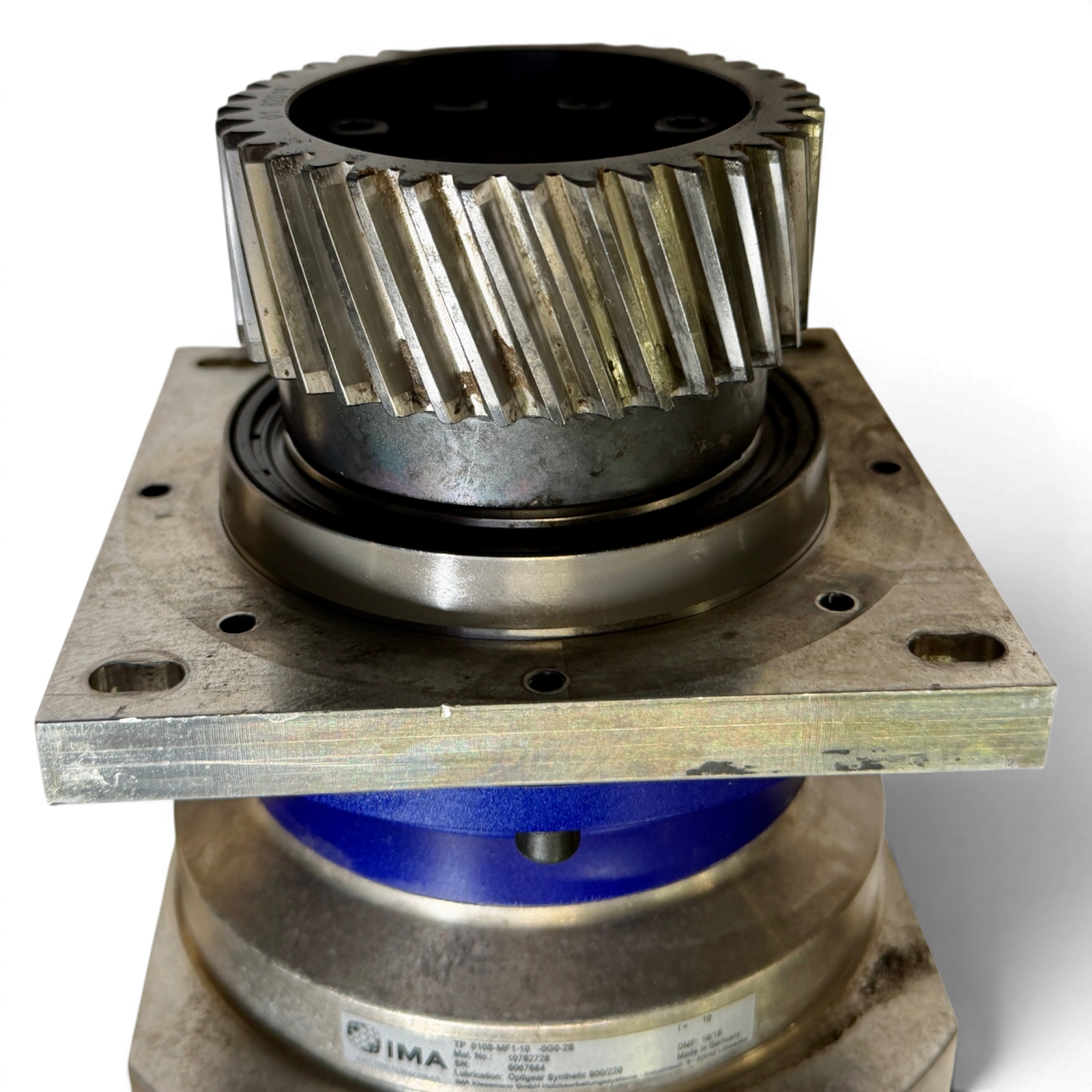

Antriebstechnik – Siemens SIMODRIVE 611 für IMA: Der Siemens SIMODRIVE 611 treibt in den meisten IMA-Bearbeitungszentren die Achsen an. Wir halten LT-Module (6SN1123-Reihe, 15 A bis 108 A), E/R-Module (6SN1145-Reihe, 16/21 kW und 36/47 kW) sowie alle gängigen Regelkarten dauerhaft auf Lager. Dazu passende Siemens Servomotoren der Reihen 1FT5, 1FK6 und 1FK7 kombiniert mit WITTENSTEIN Planetengetrieben (TP010, TP025, TP050) als geprüfte Einheit oder Einzelkomponente. Details unter SIMODRIVE 611 Ersatzteile.
Vakuumtechnik – Spannblöcke und Pumpen für IMA BIMA: Die IMA-Maschinen arbeiten mit schlauchlosen Vakuum-Spannblöcken – das patentierte IMA-System mit 6 Werkstückträgern, das bereits in der QuadroForm-Generation als zentrales Merkmal beworben wurde. Diese Sauger verschleißen im Laufe der Zeit. Wir führen Schmalz VCBL-K2 Blocksauger in den IMA-typischen Größen 125×75×100, 130×130×60 (Quadroform), 140×115×100 und 160×115×100 mm – gebraucht und neu. Dazu IMA Quadroflex Sauger (130×130×35 mm), Schmalteil-Massivholzsauger (150×30×100 mm) und Schmalteile-Sauger für 2-Kreis-Konsolen. Für die Vakuumpumpen führen wir Becker KVT 3.100 und KVT 3.140 neu und überholt. Vollständiges Angebot unter Vakuumtechnik.
Grotefeld-Adapteraggregate und IMA-Werkzeugwechsler: Die IMA BIMA 410 ist serienmäßig mit einem 18-fach Tellerwechsler ausgestattet, der mitfahrend in X-Richtung arbeitet. Fällt der Werkzeugwechsler aus oder verschleißen die Grotefeld-Adapteraggregate, ist die flexible Komplettbearbeitung in einer Aufspannung nicht mehr möglich. Wir führen IMA Werkzeugwechsler 18-fach (Art.-Nr. 10614917) sowie Grotefeld-Adapteraggregate in allen Ausführungen: Säge (Art.-Nr. 4990239N, 4990306N), Bohrer 3- und 5-spindelig, Bündigfräser BFA (Art.-Nr. 30050031, 10237069), BFAF Bündigfräser und Flachziehklinge (Art.-Nr. 10237069), HBE Horizontalbohraggregat 4-fach (Art.-Nr. 4980631N) sowie schrägstellbare Sägeaggregate. Das vollständige Angebot unter Adapter und Aggregate.
Vorbeugend handeln – Maschinenstillstand vermeiden: Wer weiß, dass seine BIMA-Maschine seit Jahren im Mehrschichtbetrieb läuft, sollte gefährdete Komponenten nicht bis zum Ausfall laufen lassen. Trittmatten mit sichtbaren Verschleißspuren, Vakuumspannblöcke mit nachlassender Haltekraft und Sicherheitsrelais jenseits ihrer Betriebsstundenempfehlung sind typische Kandidaten für einen vorbeugenden Austausch. Wir beraten gern und halten auf Anfrage Ersatzteile als Kundenreserve bereit.
Das vollständige IMA-Sortiment finden Sie unter Elektronik, Adapter und Aggregate sowie Vakuumtechnik. Für direkte Anfragen – Maschinentyp, Fehlerbeschreibung oder Artikelnummer angeben: info@sondermann.org — Gerhard Sondermann GmbH, Wiesengrund 7, 57368 Lennestadt.
