SCM oikos xl 6-Achs CNC Bearbeitungszentrum für Holzbau

SCM oikos xl 6-Achs CNC Bearbeitungszentrum für Holzbau

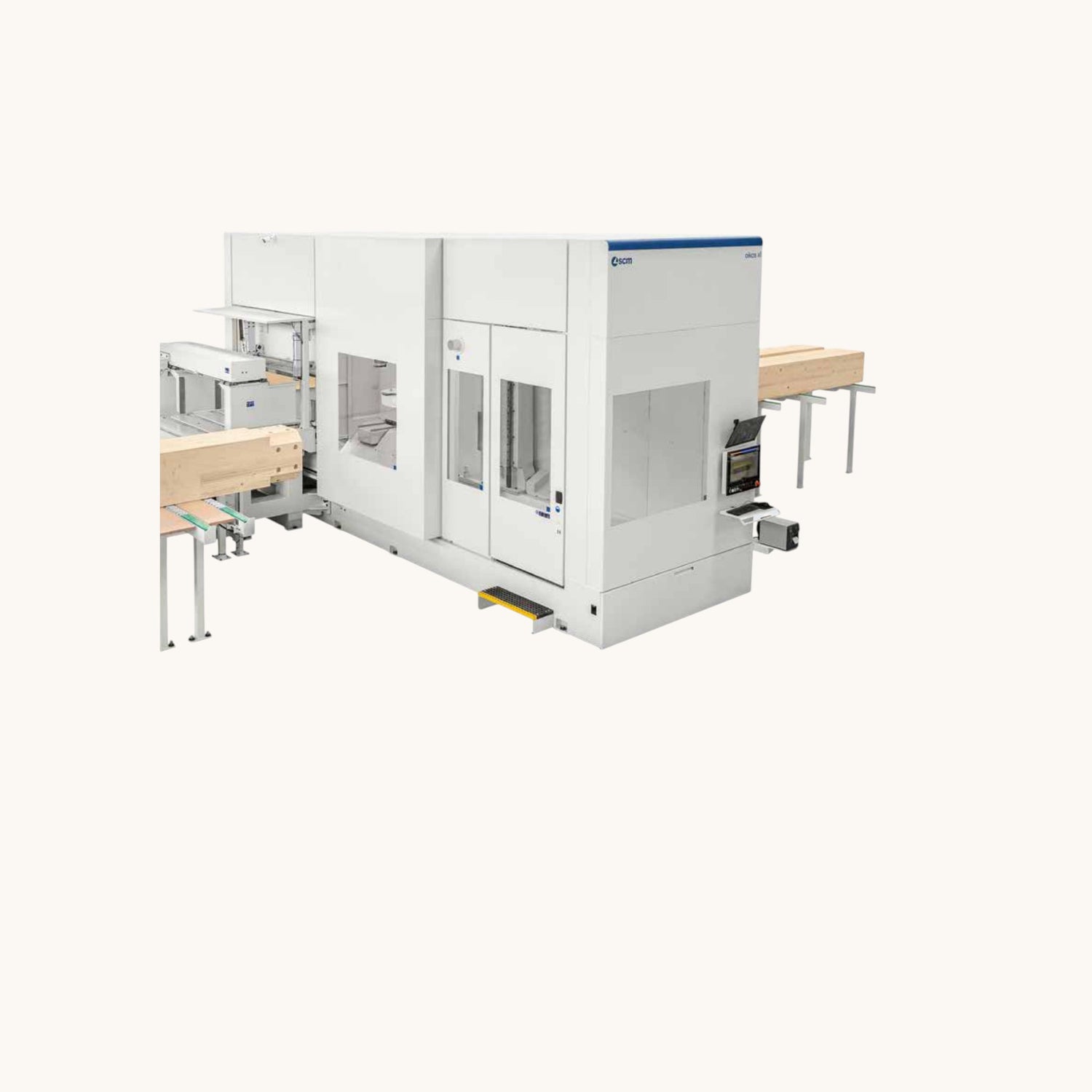

Maschinenbeschreibung

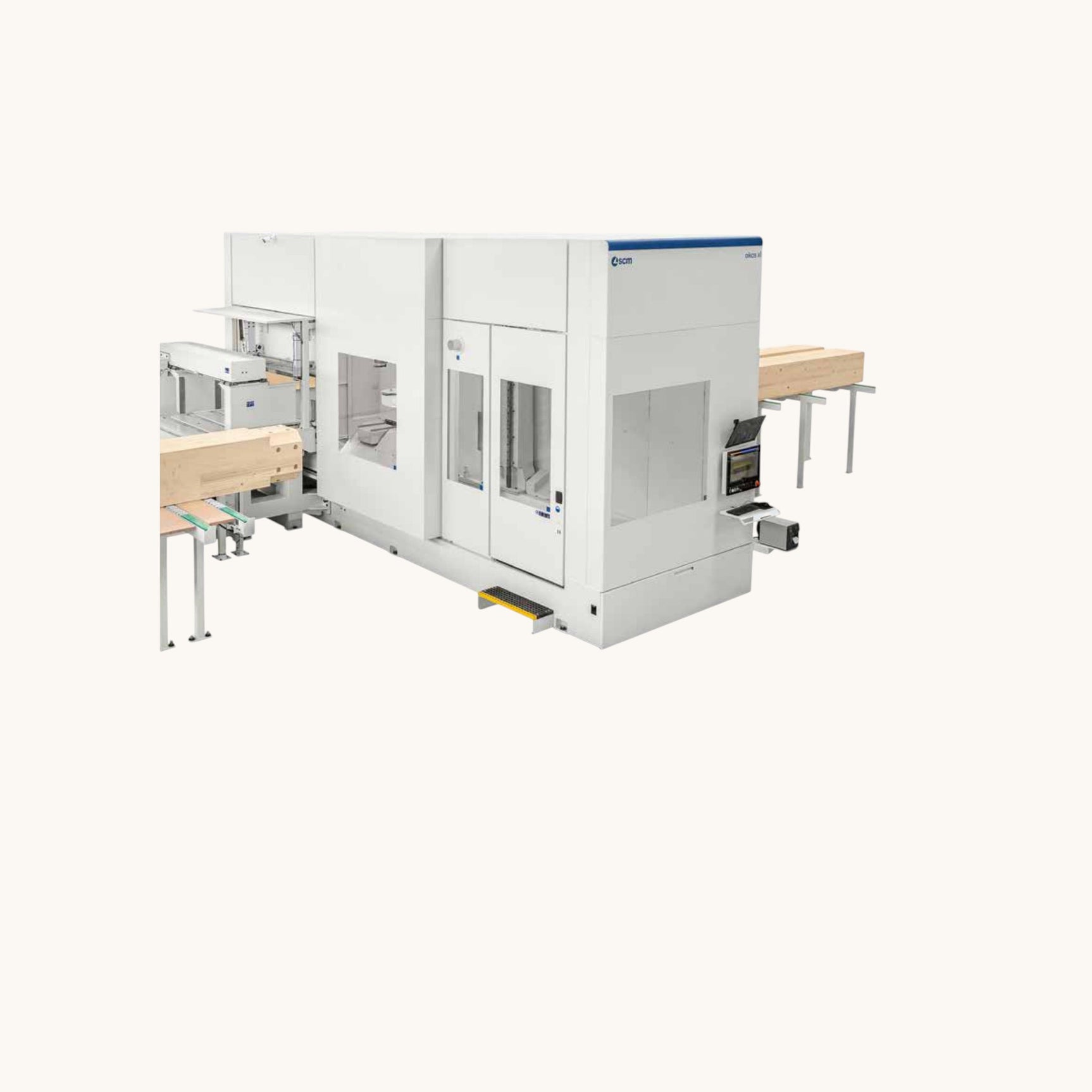

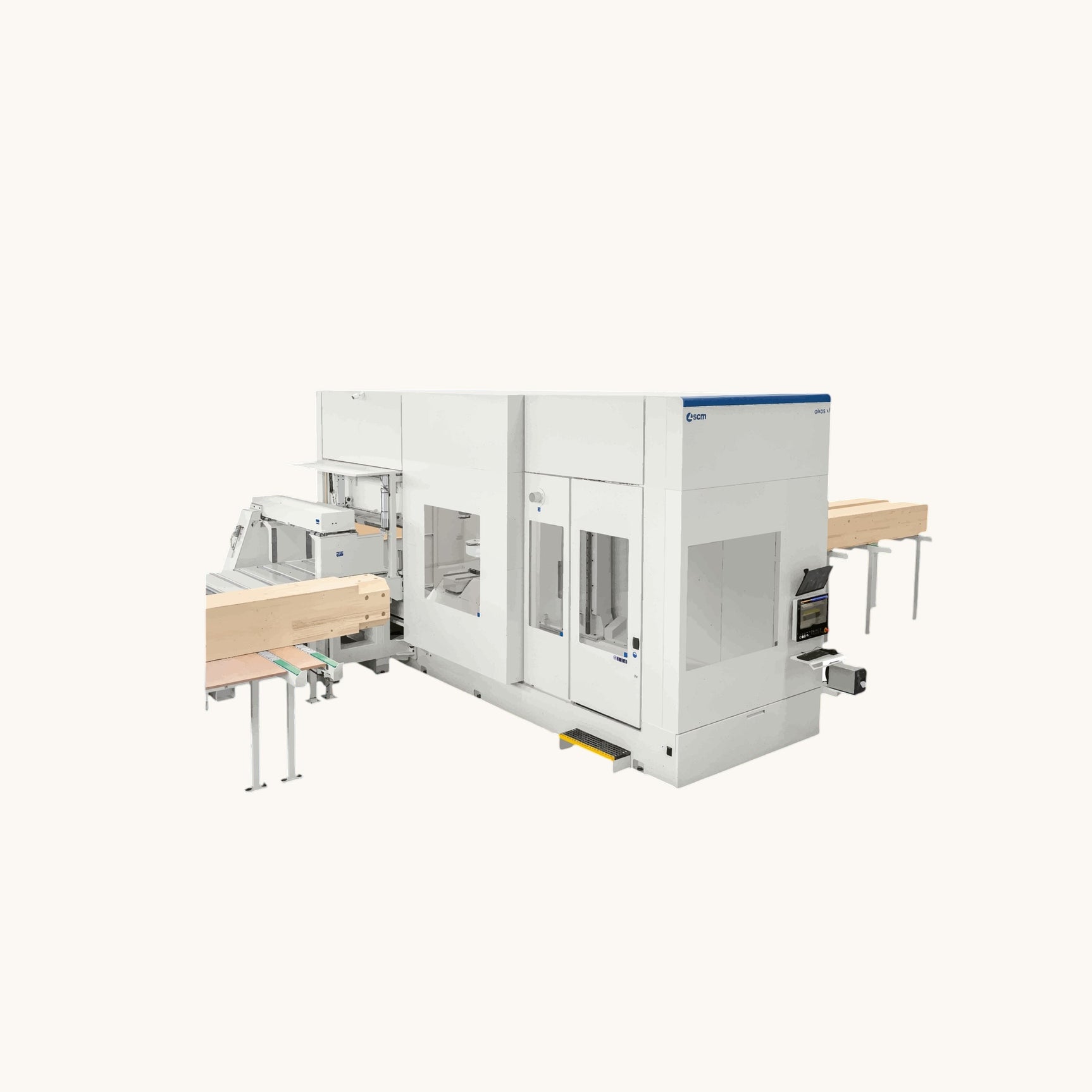

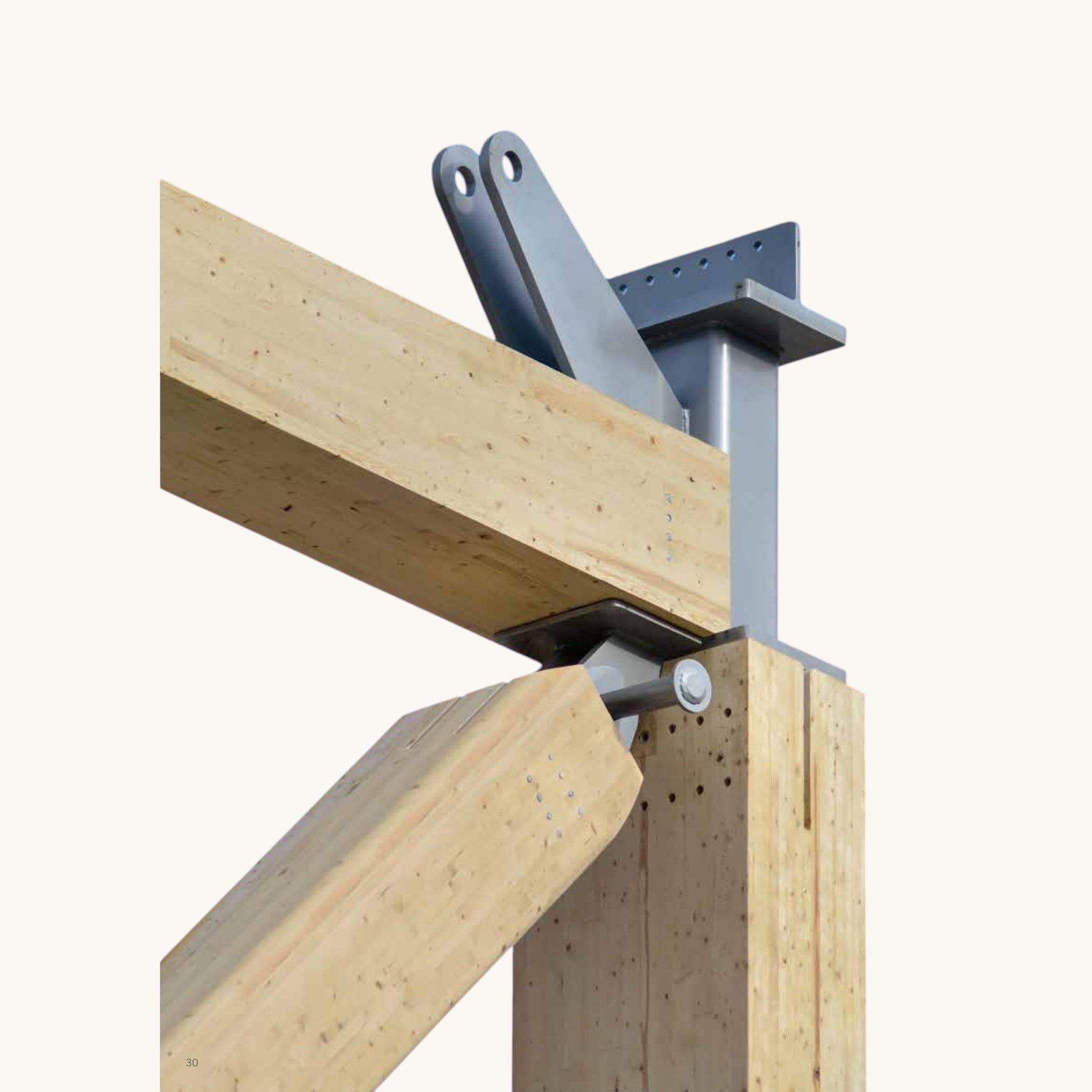

Die SCM oikos xl ist eine hochleistungsfähige 6-Achs CNC Abbundanlage für die Bearbeitung von Leimbindern Brettschichtholzträgern CLT Elementen und massiven Strukturbauteilen. Sie wurde speziell für den modernen Ingenieurholzbau und industriellen Holzbau entwickelt und ermöglicht die Komplettbearbeitung aller sechs Seiten eines Werkstücks in einer einzigen Aufspannung.

Dank der innovativen 6-Achsen Architektur können komplexe Geometrien ohne Kippen oder Umpositionieren des Werkstücks realisiert werden. Dies reduziert Nebenzeiten erheblich und steigert die Produktivität bei gleichzeitig höchster Präzision. Die massive Maschinenstruktur absorbiert mechanische Belastungen zuverlässig und gewährleistet eine dauerhaft hohe Bearbeitungsgenauigkeit auch bei schweren Bauteilen.

Die oikos xl ist für sehr große Werkstücke ausgelegt und verarbeitet Elemente mit einem Gewicht bis 4000 kg, einer Werkstücklänge bis 19 m und einem Querschnitt bis 1250 × 610 mm. Selbst schwere Materialabträge in Hartholz sind problemlos möglich.

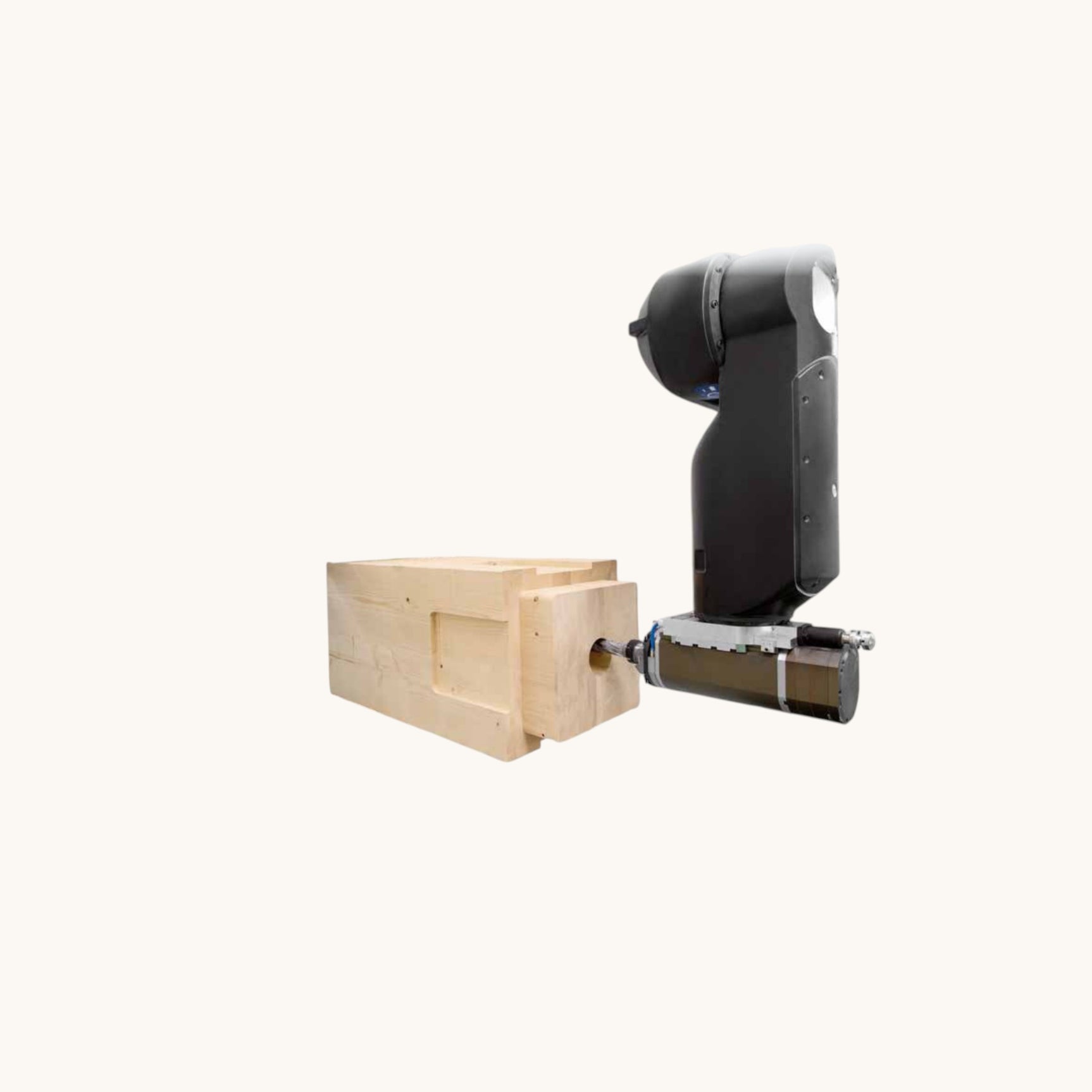

Arbeitsaggregat und Spindel

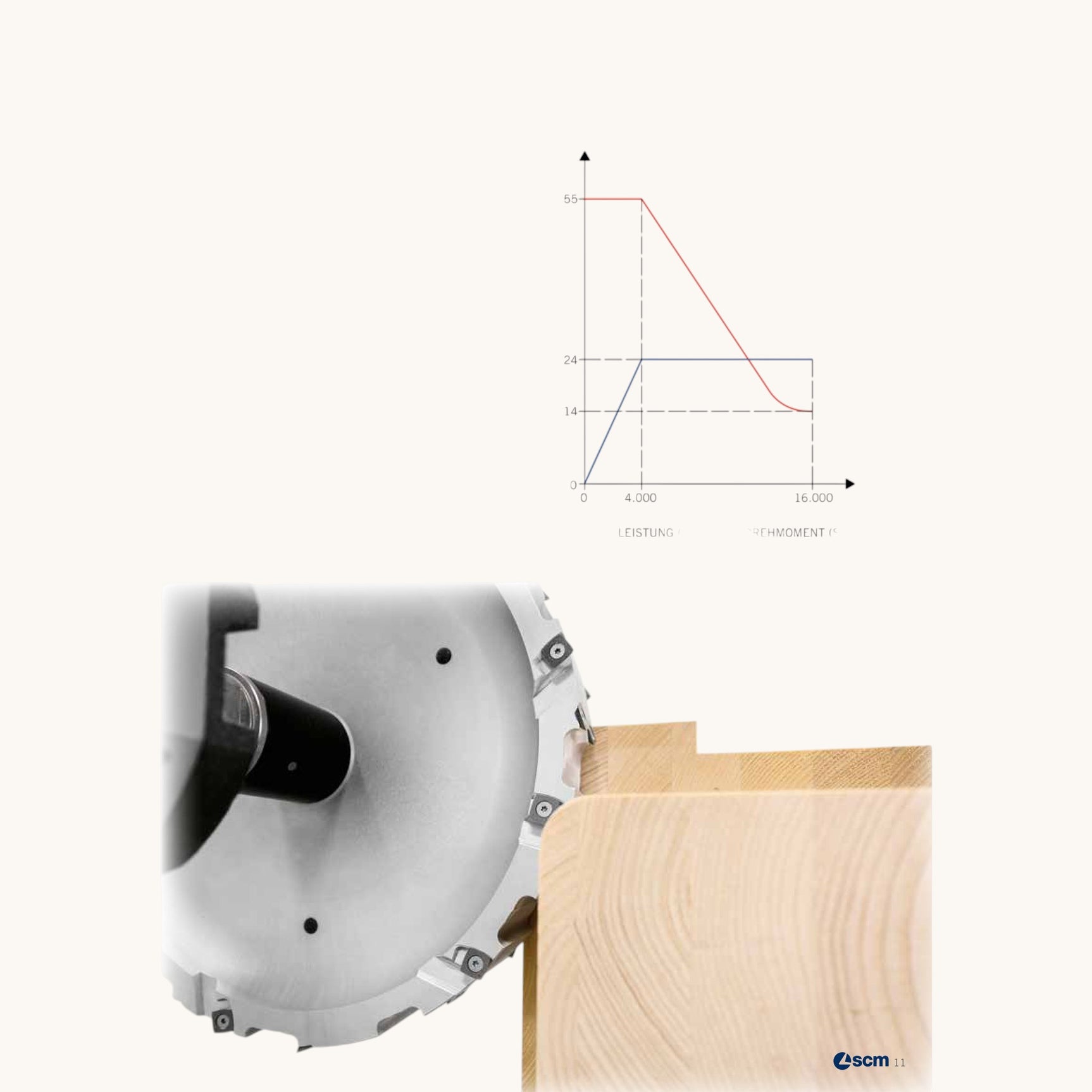

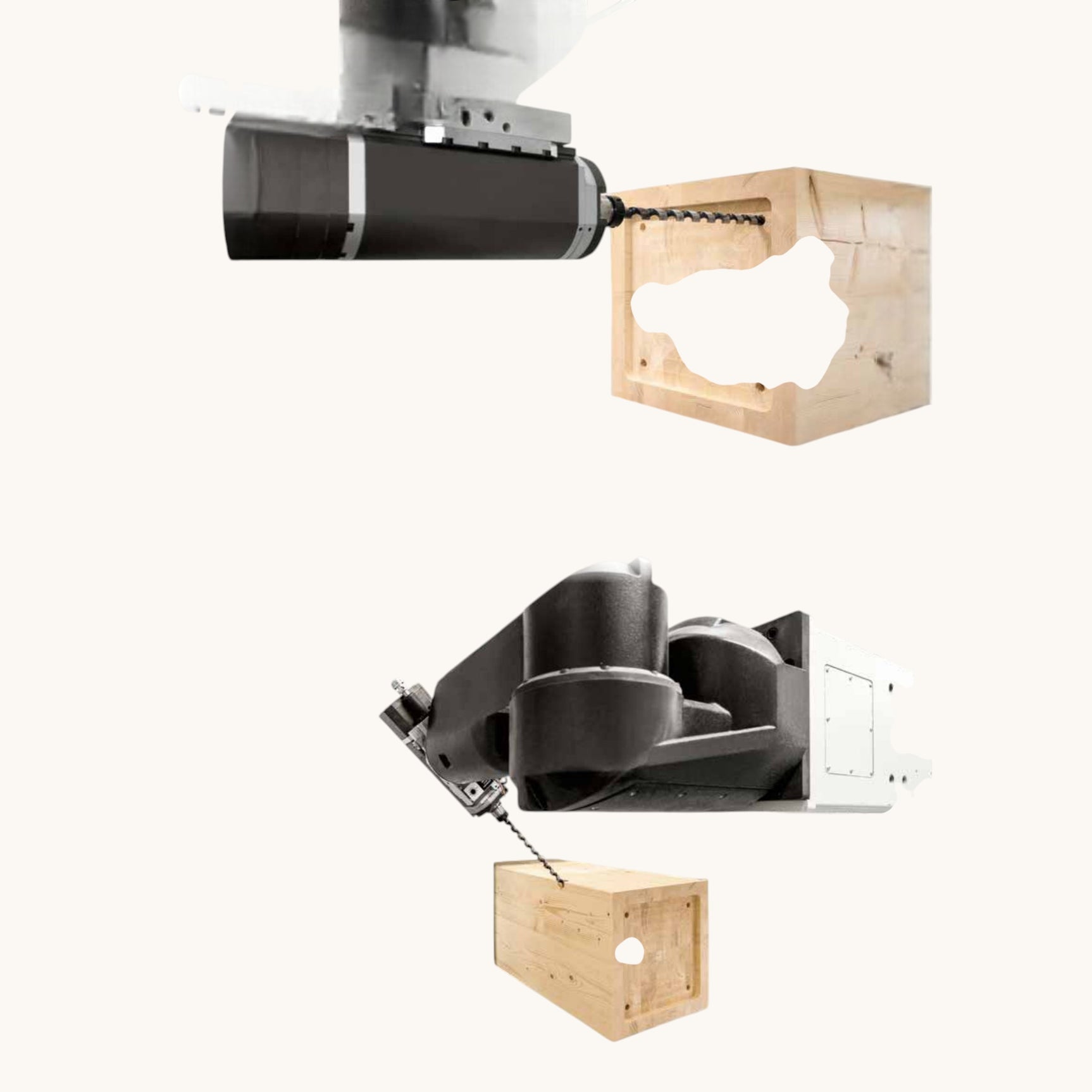

Das 6-Achs Arbeitsaggregat ist mit einer leistungsstarken Elektrospindel mit 24 kW S1 Leistung ausgestattet. Die maximale Drehzahl beträgt 16.000 U/min, das maximale Drehmoment 55 Nm, wodurch auch große Werkzeuge und tiefe Bearbeitungen sicher eingesetzt werden können.

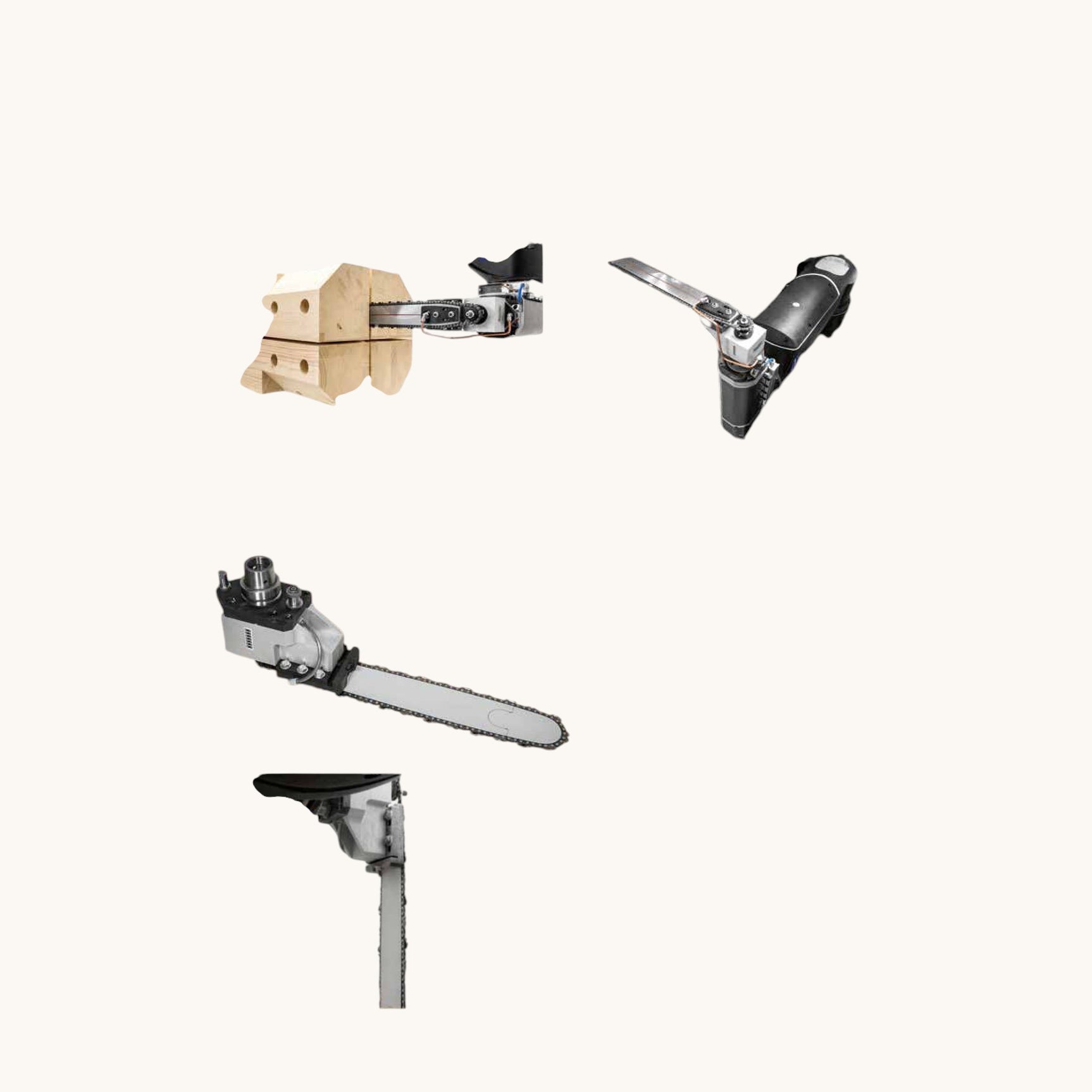

Optional stehen Spezialaggregate zur Verfügung

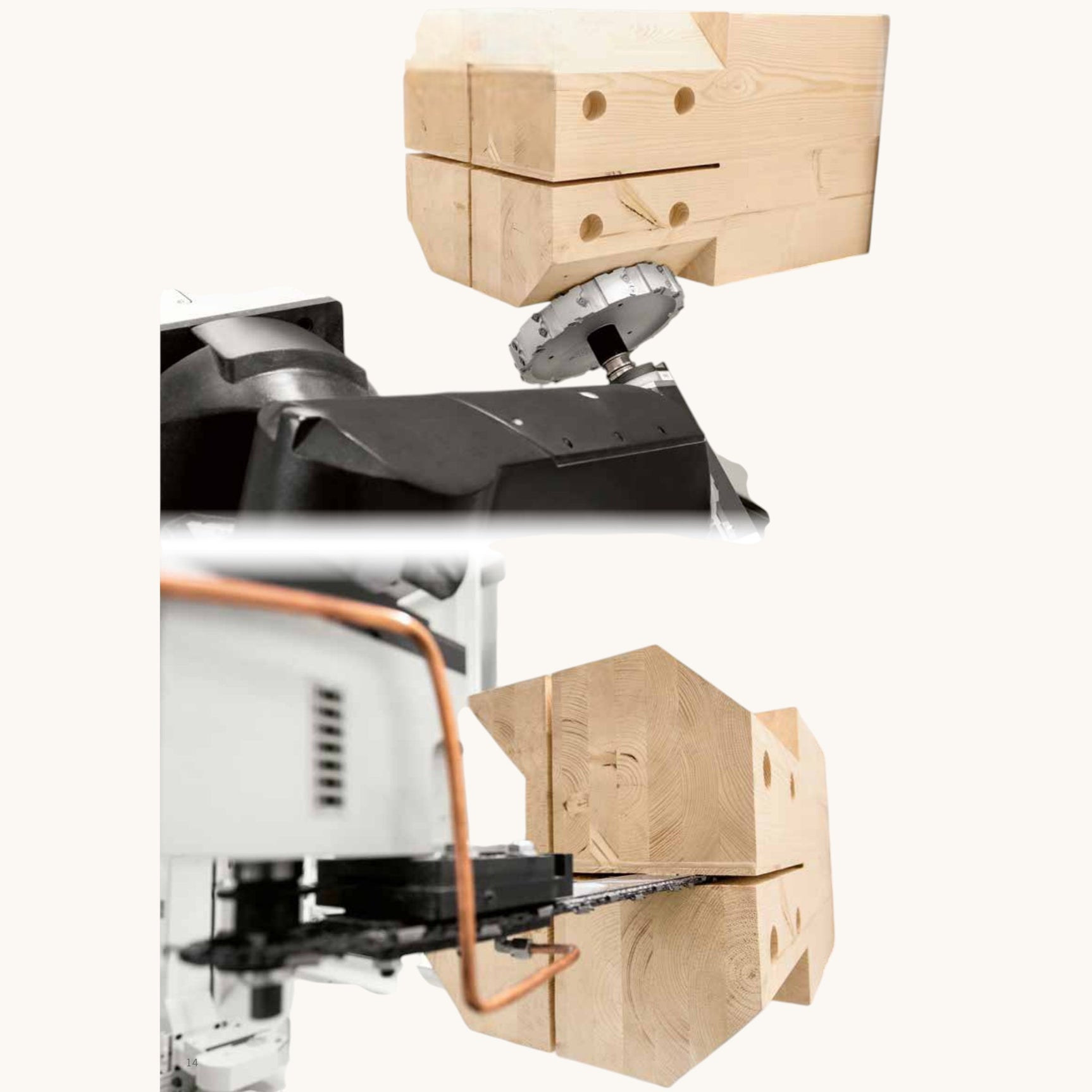

Stemm-Schlitzaggregat für tiefe Nuten bis 400 mm

Kettensäge-Aggregat

Sägeblatt-Aggregat bis 740 mm Durchmesser

Werkzeugmagazin

Die Maschine verfügt über ein strategisch positioniertes Rapid 15 Werkzeugmagazin mit

bis zu 18 Werkzeugplätzen insgesamt

davon separate Plätze für

Sägeblatt

Kettensäge

Stemm-Schlitzaggregat

Kurze Werkzeugwechselzeiten sorgen für einen hohen Durchsatz.

Werkstückhandling und Stabilität

Selbstzentrierende NC-gesteuerte Spannzangen und horizontal sowie vertikal angeordnete CNC-Druckrollen fixieren das Werkstück vibrationsfrei während der Bearbeitung. Dadurch wird eine gleichbleibend hohe Oberflächenqualität erreicht.

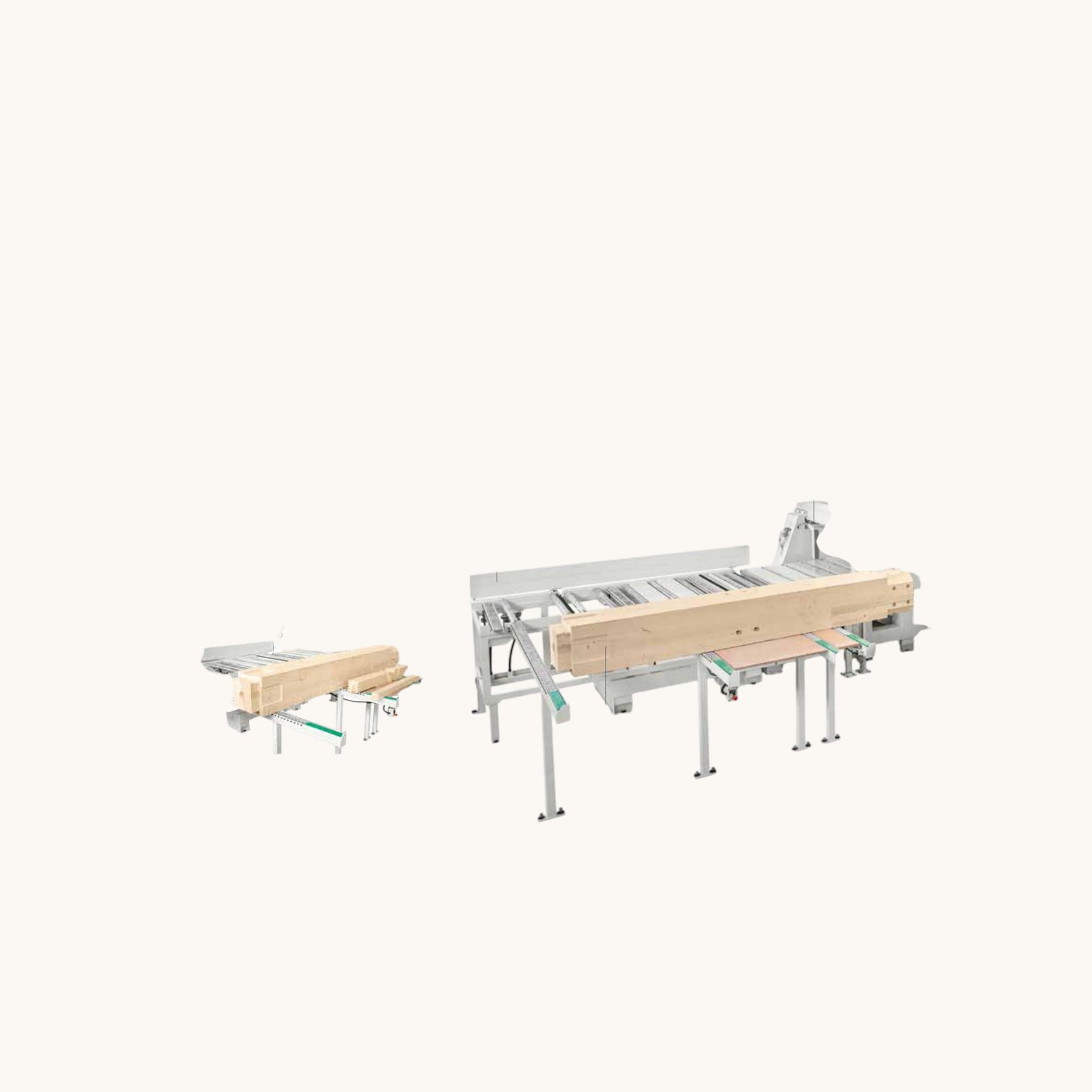

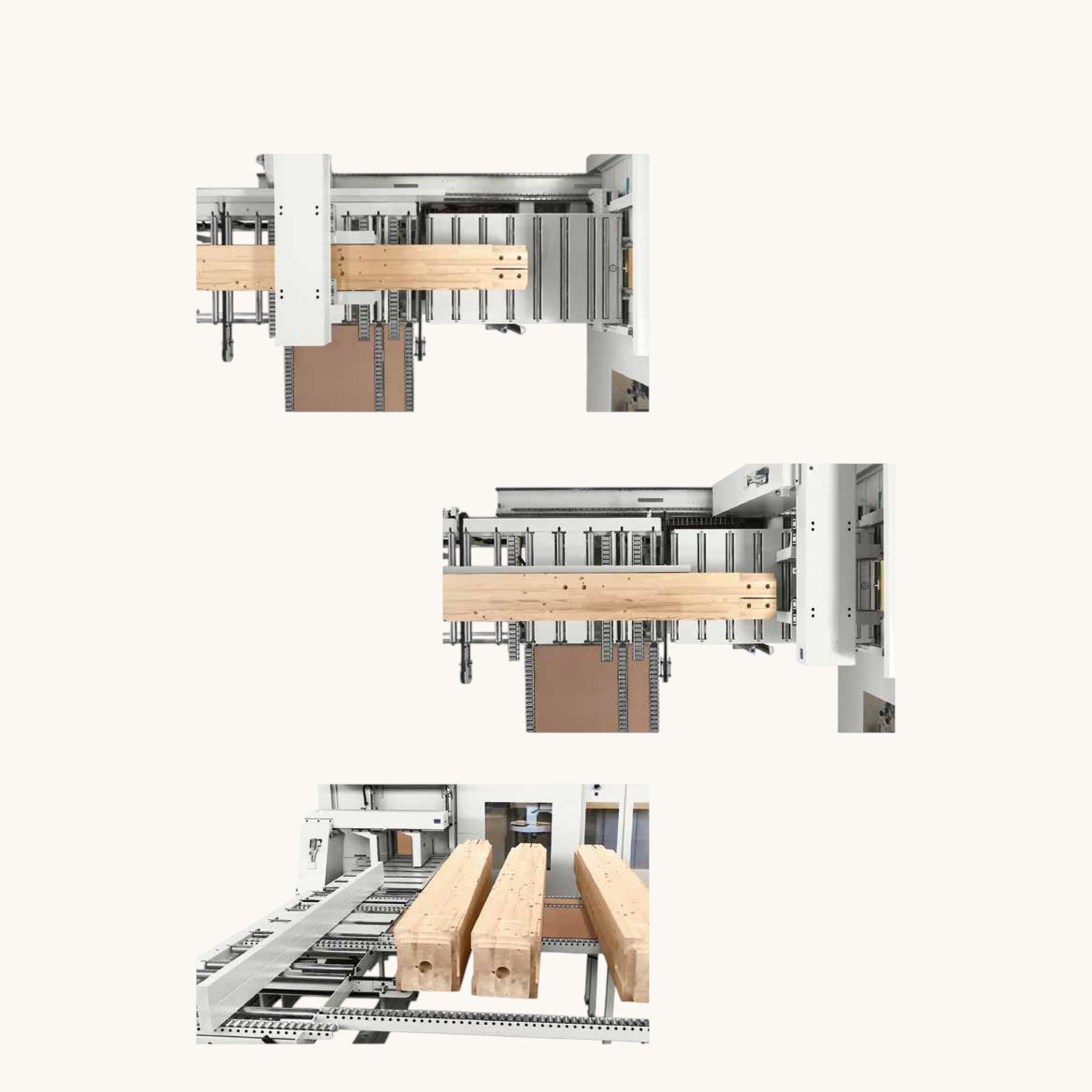

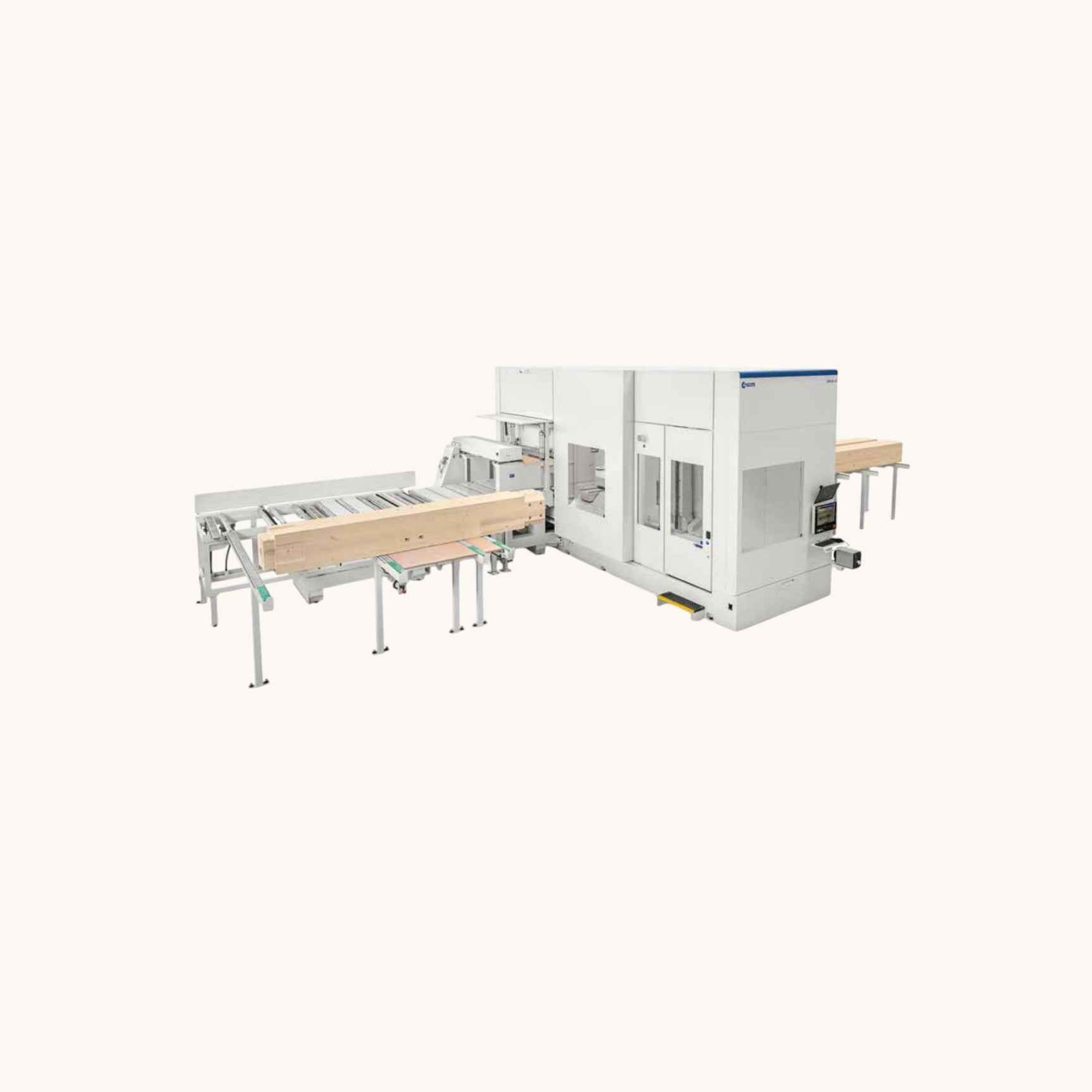

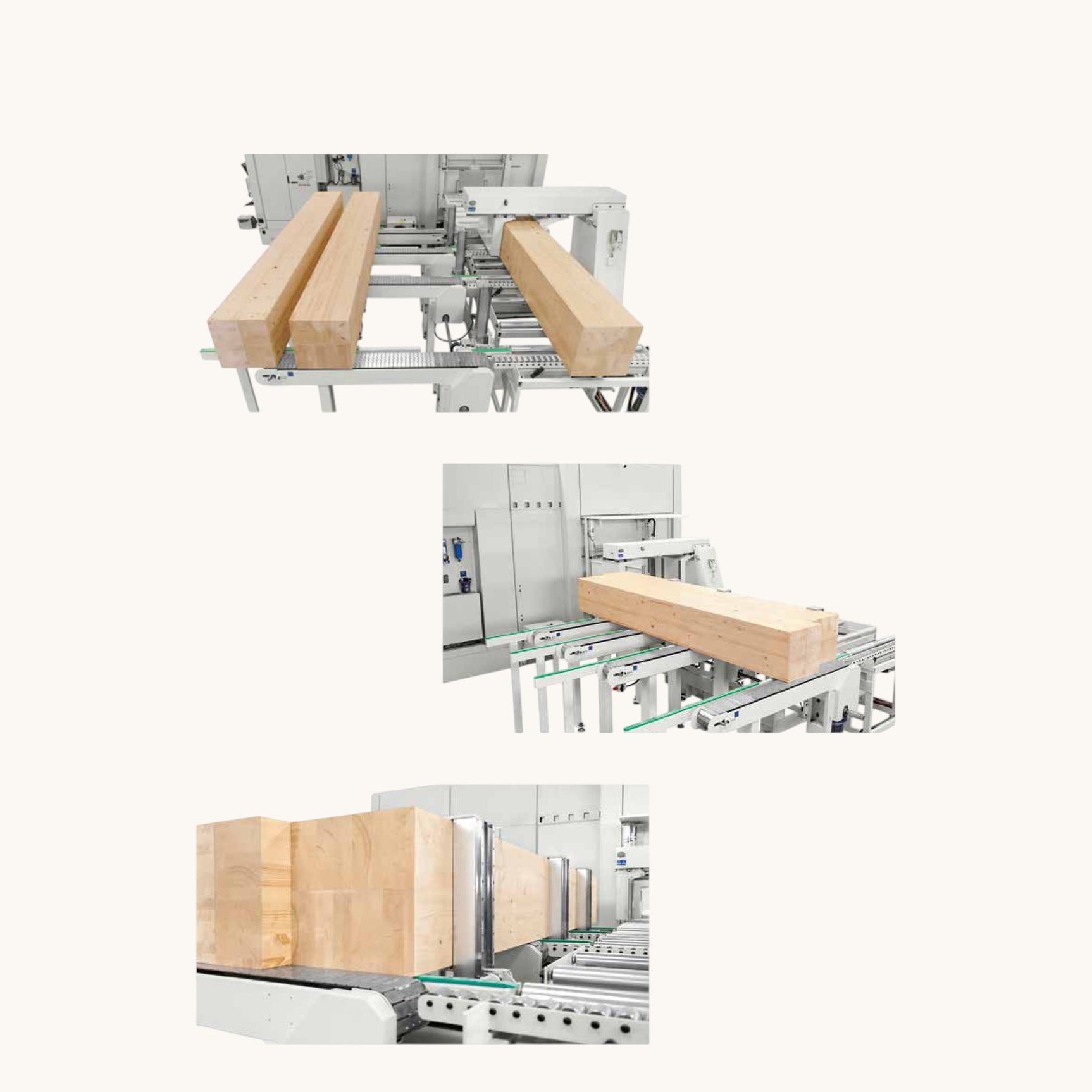

Die Be- und Entladepuffer sind bis 19 m ausziehbar und ermöglichen ein sicheres Handling großer Träger. Antirutsch- und Schutzsysteme verhindern Beschädigungen empfindlicher Oberflächen.

Reinigung und Absaugung

Ein integriertes automatisches Reinigungssystem mit Förderband transportiert Späne zuverlässig aus der Kabine.

Absauganschlüsse

2 × Ø 250 mm

1 × Ø 120 mm

Absaugleistung ca. 8000 m³/h

sorgen für saubere Arbeitsbedingungen und gute Sicht.

Software und Bedienung

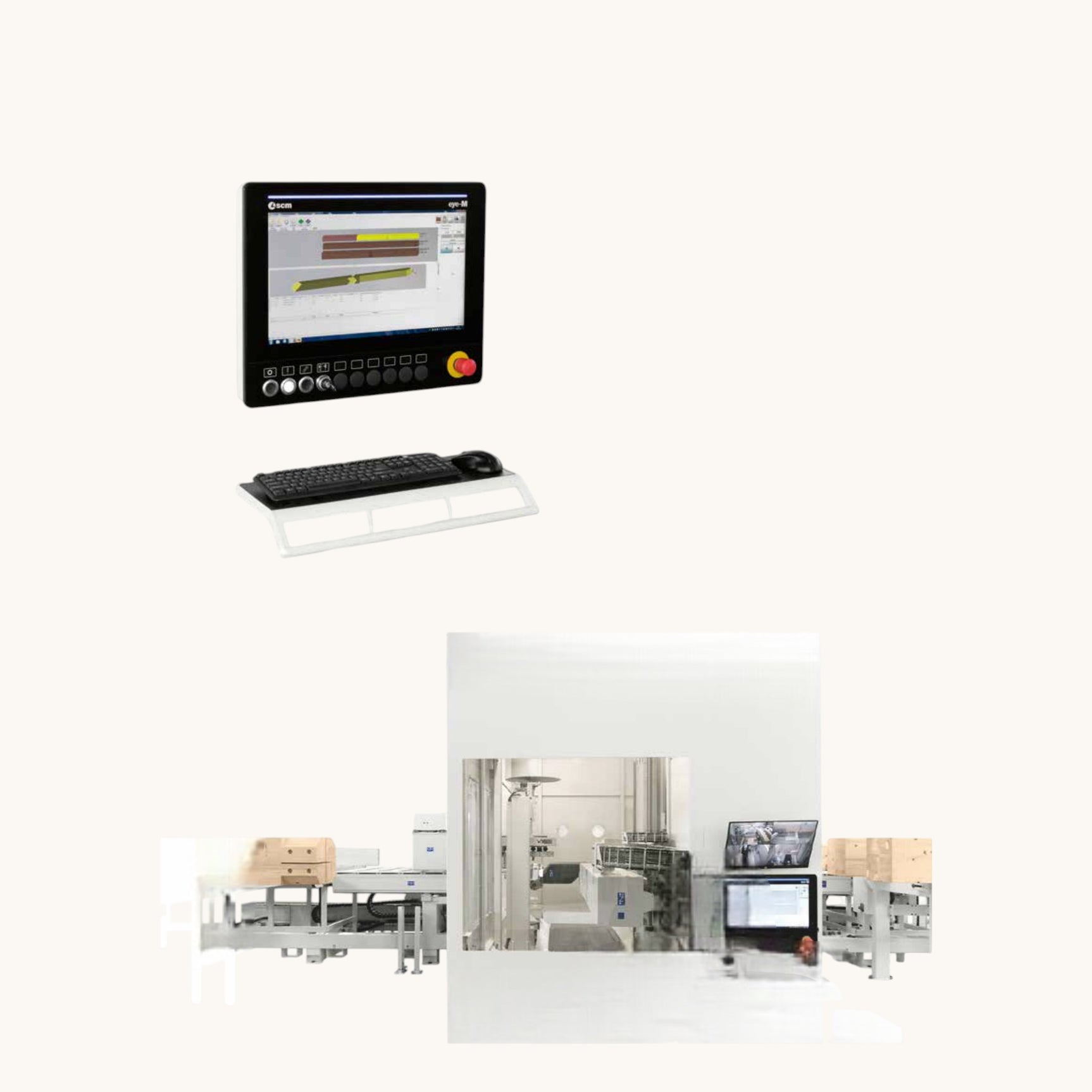

Die eye-M Bedienkonsole mit 21,5 Zoll Touchscreen ermöglicht eine intuitive Maschinensteuerung.

Zum Einsatz kommt die SCM Software

Maestro beam&wall

Maestro active beam&wall

Funktionen

BTL Projektimport

3D Simulation

Kollisionsprüfung

Nesting Bearbeitung

Industrie 4.0 Berichte

Fernwartung und Videoüberwachung

Etikettendruck zur Bauteilkennzeichnung

Technische Daten

Werkstücklänge max. 9000 13500 19000 mm

Werkstückquerschnitt max. 1250 × 610 mm

Werkstückquerschnitt min. 50 × 20 mm

Werkstückgewicht max. 4000 kg

Achsen 6

Elektrospindel Leistung S1 24 kW

Max. Drehzahl 16000 U/min

Max. Drehmoment 55 Nm

Werkzeugmagazin bis 18 Plätze

Nenndruck Druckluft 6,5 bar

Druckluftverbrauch ca. 1300 l/min

Maschinengewicht ca. 19000 bis 24000 kg

je nach Ausstattung

Technischer Einsatzzweck

6-Achs CNC Bearbeitungszentrum für den industriellen Holzbau, geeignet für Leimbinder CLT Elemente Wand und Deckenelemente sowie komplexe Holztragwerke.

Zustand

Neu



Preis AUF ANFRAGE
